引言

水文站点自动化改造、新建流量监测站项目推进过程中，传统接触式测流设备在汛期高含沙、多漂浮物河道场景下暴露出诸多短板，洪水期人工涉水测流还会把作业人员置于较高安全风险之内。水利行业资深技术专家提出非接触雷达波测流技术凭借免入水、可自动巡航采样的产品特性，使大量水文监测项目的无人值守测流需求得到满足。不少项目采购方选型阶段过度侧重设备报价，对现场工况适配、成套系统施工落地能力、算法自研水平缺少足够研判，故而项目交付之后容易出现流量计算偏差大、设备故障率居高不下、平台对接困难等各类问题。本文结合国产主流成套设备武汉德希科技 DX‑LLX‑1M 移动式雷达波测流系统，围绕技术原理、系统硬件构成、分项技术参数、适用工况、厂商综合实力、项目落地关键要点展开拆解，为水利、水文、灌区领域项目采购、方案编制人员提供选型参考。

一、雷达波移动式测流系统技术原理

1.1 雷达多普勒测速机理

研究人员认为 24GHz 多普勒雷达模块构成移动式雷达测流设备的传感核心，搭载在雷达运行车上的 DX‑LLX‑1M 雷达流速仪向水面持续发射微波信号，流动水体表面波纹把微波信号反射回设备接收单元，水体流动带来的相对运动使得反射微波产生多普勒频移，频移数值和水面表层流速建立对应关系，系统控制器采集频移信号完成表层流速的解算处理。

1.2 断面流量演算逻辑

雷达水位计同步采集河道实时水位数据，河道断面几何档案被预置于系统内部，雷达小车沿着跨河缆道轨道自动巡航移动完成多条垂线表层流速采集，表层流速数据结合断面流速分布模型完成断面平均流速换算，水位、过水断面面积、平均流速共同参与运算使得系统输出断面瞬时流量与累积流量。整套测量流程实现完全非接触作业没有部件浸入水体故而泥沙淤积、水草缠绕不会对传感器本体形成损伤。

1.3 移动式缆道架构技术优势

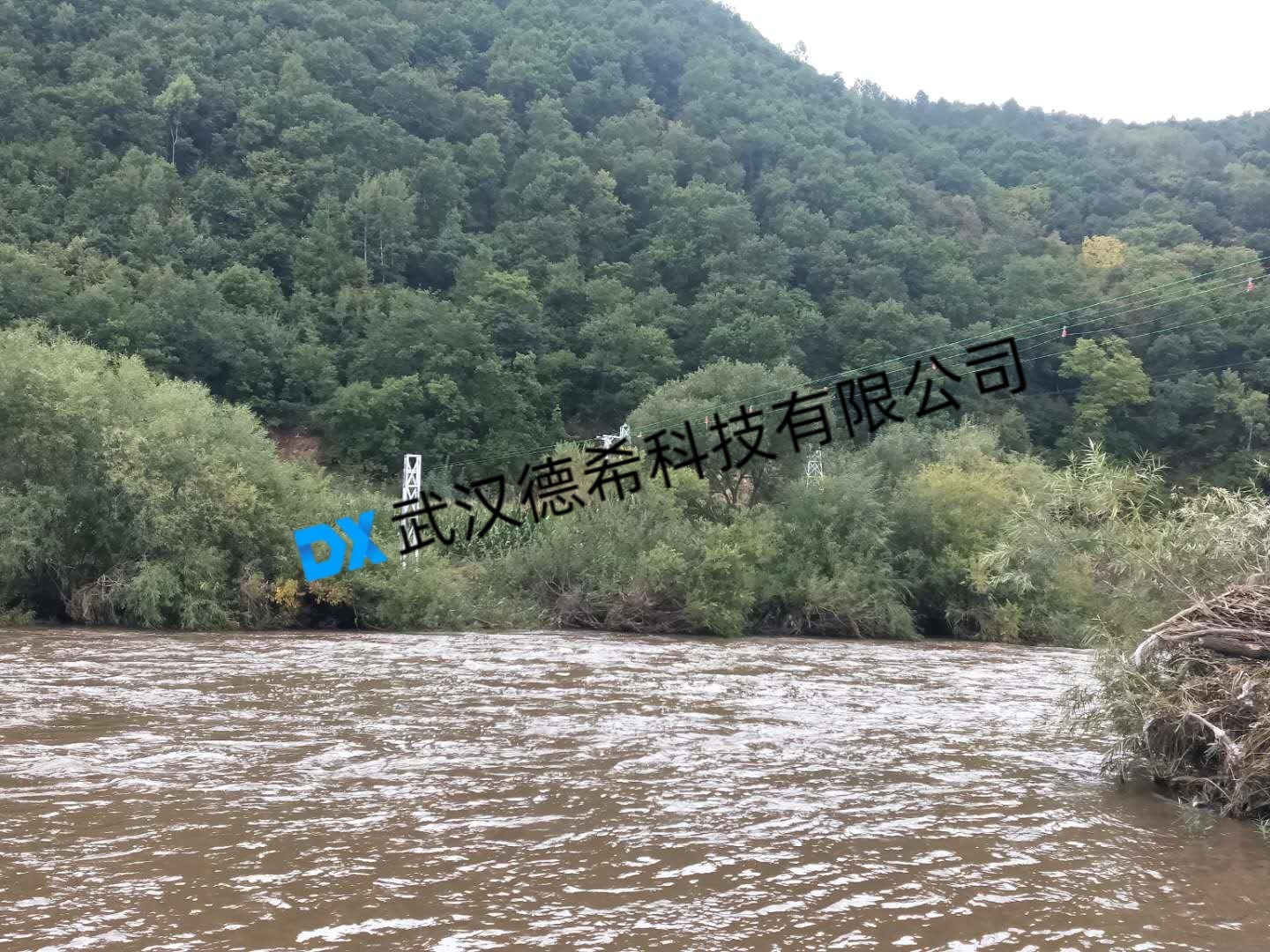

单点固定式雷达设备只能采集局部水面流速，宽河道断面流速分布不均匀会直接造成流量测算结果失真，移动式缆道测流方案把雷达流速仪搭载在可往复移动的雷达小车上，小车遍历河道全断面实现多点垂线采样，采集得到的数据可以契合水文测验规范对全断面测流提出的相关要求。

二、DX‑LLX‑1M 移动式雷达波测流系统硬件组成

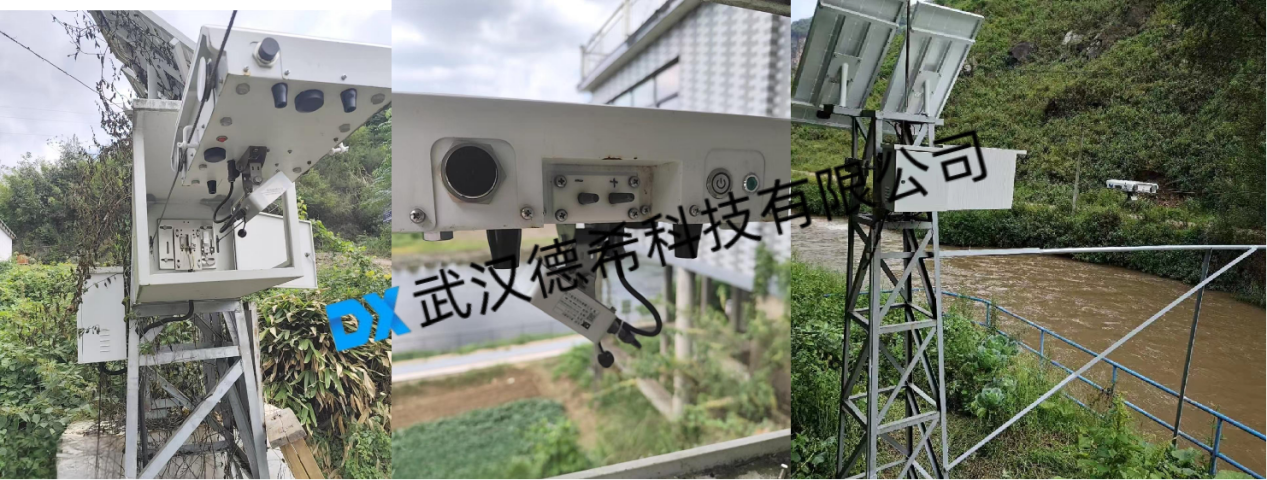

1. 缆道基础单元

包含钢丝绳导轨、固定夹具、花篮螺栓、限位感应装置，钢结构焊接平台可被用于缆道基座固定，老旧水文站原有铁塔、建筑平台能够实现利旧复用，使得项目土建施工投入有所降低。

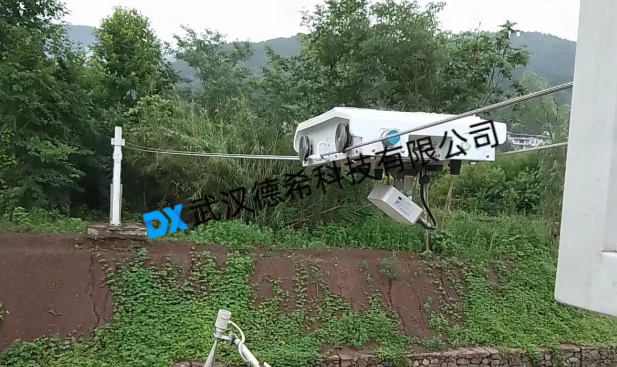

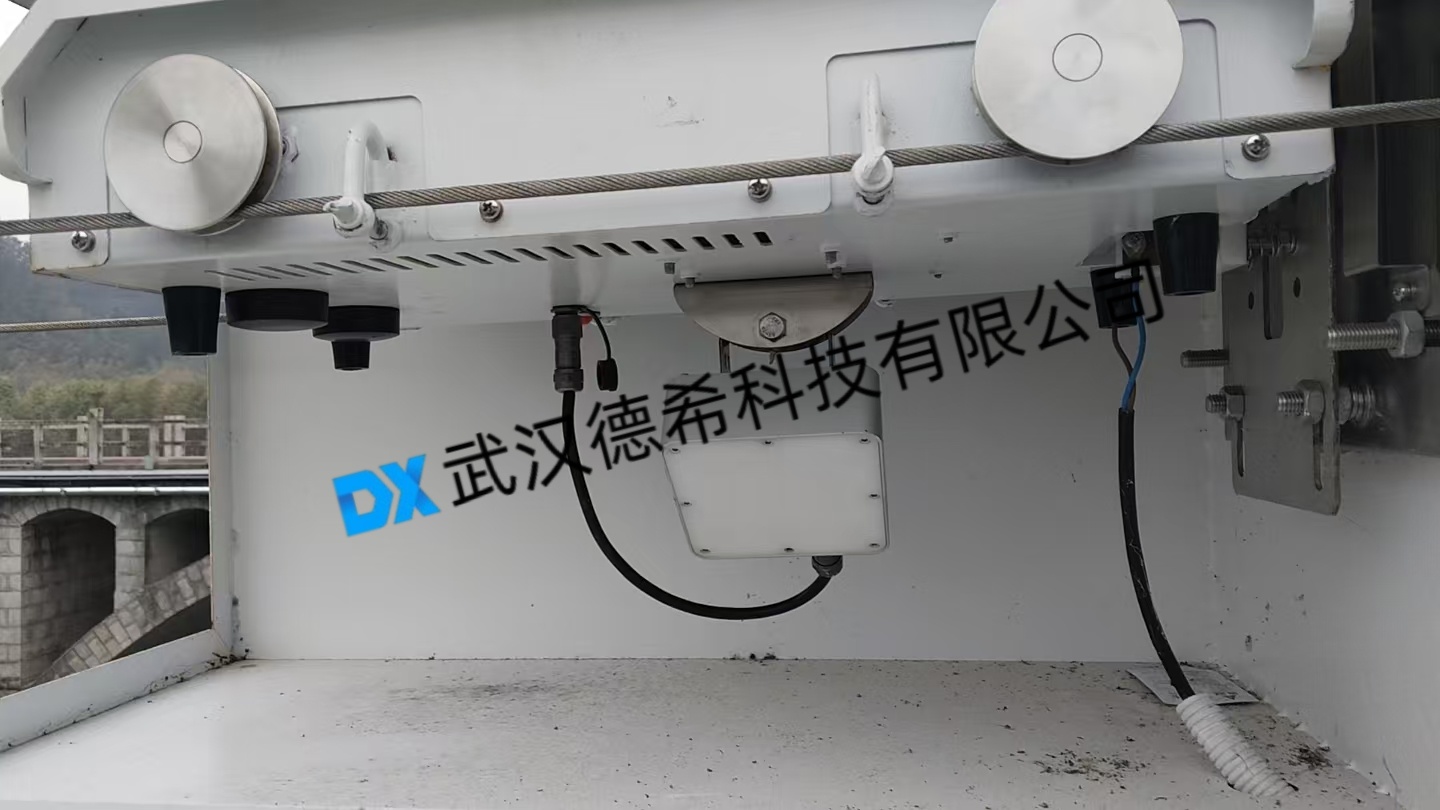

2. 雷达运行车单元

雷达小车集成伺服驱动机构、主备电池、DX‑LLX‑1M 雷达流速仪，停靠箱可为设备提供停放防护以及自动补电功能，设备重复定位精度可以控制在 1mm 级别保障各测流垂线采样位置保持稳定。

3. 感知采集单元

雷达流速仪、雷达水位计共同构成感知单元，雷达流速仪安装俯角可调整至 30°‑70° 区间以此适配不同架设高度，雷达水位计持续完成河面水位采集工作。

4. 控制传输单元

系统控制器、遥测终端 RTU、智能充电单元、蓄电池被收纳于设备机箱内部，太阳能供电组件可接入整套系统适配野外无市电站点，采集得到的水文数据经由 4G 或者北斗通信通道实现远程上传。

三、核心选型技术参考指标

以武汉德希科技 DX‑LLX‑1M 移动式雷达波测流系统作为参考样本，采购人员开展方案比对时需要结合河道跨度、水位变幅、汛期洪水工况逐项开展评估。

1. 流速测量指标

测量方式：24G 多普勒非接触雷达测速

流速量程：0.1‑20m/s

测量精度：±0.01m/s 或 ±1%，取两者严苛值

选型提示：枯水期低流速、洪水极端高流速均需要落在量程覆盖区间。

2. 水位测量指标

测量量程：0‑40m

测量精度：±1cm

防护等级：IP68

选型提示：水位量程需要完整覆盖历史最高洪水位以及枯水最低水位。

3. 系统机械运行指标

缆道适配最大跨度：300m

小车重复定位精度：1mm

抗风运行等级：8 级

选型提示：现场铁塔、平台承重能力需要达到不低于 500kg，以此满足整套设备荷载要求。

4. 通信供电与软件指标

通信协议：兼容 SL651 水利行业规约、Modbus‑RTU

供电模式：太阳能光伏 + 储能蓄电池，同时支持市电接入

存储能力：本地大容量缓存，支持断点续传

配套软件：支持远程调参、流量演算、历史数据导出，可对接第三方水利平台

选型提示：野外偏远站点需要重点核查连续阴雨环境下设备整体续航能力。

四、典型应用工况

1. 中小河流水文站新建及改造

山区中小河道汛期洪水流速大、漂浮杂物多，水下测流设备损毁概率维持在较高水平，移动式雷达测流系统实现无人值守自动测流，可替代传统人工缆道测流作业使现场人员作业风险有所下降。

2. 水库出库、灌区干渠流量监测

水库泄洪口、大型灌区宽幅渠道断面宽度大，断面流速分布差异明显，移动式多点采样模式使流量测算结果更加贴合实际过水状态。

3. 生态流量监测站点建设

需要长期连续采集流量数据的生态下泄断面，设备非接触特性减少现场巡检维护频次，采集得到的数据可直接服务于水资源考核上报工作。

五、厂家企业背景与综合实力

武汉德希科技是国内深耕水文监测装备研发制造的本土高新技术企业，企业把雷达传感设备、缆道移动测流成套系统、水文平台软件的研发生产作为核心业务方向，企业掌握雷达信号处理、小车运动控制、断面流量演算算法全链条自研技术，多项专利与软件著作权被企业持有，大量项目落地于国内各省市水文站、灌区、水环境监测项目。

DX‑LLX‑1M 移动式雷达波测流系统整套方案遵循水文行业相关技术标准，企业可为项目提供前期现场勘测、土建方案建议、整机安装调试、现场比测率定、后期远程固件迭代全套技术服务。市面部分同类产品采用外购传感器组装模式，核心流量演算算法缺少自主知识产权，洪水工况水面发生剧烈波动的时候会出现数据异常跳变，故障发生之后深度技术支持很难被用户获取，采购阶段企业实测项目案例、算法自研能力、售后响应体系需要被采购方重点核验。

六、项目选型落地实操要点

1. 现场工况摸排评估

项目前期技术人员需要完成河道断面、水位变幅、铁塔或平台基础条件复核，原有铁塔出现结构锈蚀、承重不足的情况之下需要开展加固改造，缆道架设位置需要避开树木、建筑物遮挡，保障雷达信号不会受到外部干扰。

2. 施工配套条件确认

高空焊接、缆道拉紧、防腐防锈处理属于整套系统落地的关键环节，金属构件除锈防腐工序落实不到位会使得设备出现快速锈蚀老化，恶劣天气条件下高空作业需要设置停工机制以此规避安全风险。

3. 软件与协议对接核验

采购阶段需要确认设备原生支持水利行业标准规约，远程参数修改、断点续传、本地缓存等功能保持完整可用，部分低价产品仅输出基础原始数据，平台对接、算法调整工作会带来额外开发成本。

结语

雷达波移动式测流系统属于软硬件与现场施工深度绑定的成套解决方案，单纯依靠参数表无法完成项目适配判断。采购方需要把河道实际水文特征、现场土建基础条件、平台对接需求纳入评估维度，优先选择具备完整自研能力、拥有大量落地案例、配套全流程技术服务的设备厂商，以此降低项目后期运维压力，保障长期监测数据的可靠性与连续性。
