移动式缆道雷达测流系统 河道大断面全自动流量监测解决方案

移动式缆道雷达测流系统 河道大断面全自动流量监测解决方案

摘要：天然河道、大型灌区渠道的大断面流量监测长期面临技术难点，单点固定测流设备仅采集局部水面数据，难以还原断面真实流速分布，传统铅鱼缆道人工测流受洪水、暴雨、夜间环境制约明显同时伴随较高作业风险。移动式缆道雷达测流系统依托可自动巡航的雷达小车搭配非接触雷达测流技术，实现河道全断面多点自动测速水位同步采集、流量自动计算与远程数据上报。水文测验领域研究人员指出很多改造项目过度关注传感器硬件指标，忽视缆道基础、钢结构防腐、小车定位调试等配套施工环节，会造成整套系统综合运行效果有所降低。本文从系统构成、硬件详细参数、适用项目场景、现场施工管控要点多维度展开说明，可供水文站改造、中小河流治理、灌区信息化项目的设计单位、EPC 总包、业主单位作为选型技术参考。

大断面河道与宽幅渠道内部流速横向分布差异显著，固定点位监测设备采集的数据存在代表性不足的问题，人工测验模式又无法满足高频次、全天候流量采集业务需求，故而移动式缆道雷达测流方案在近年水文智能化改造项目当中得到越来越多的应用。整套系统将雷达测流设备搭载在缆道行走小车上，小车沿跨河钢缆轨道做往复巡航完成多垂线采样，结合实测水位与断面档案完成流量积分计算，数据经由遥测终端上传至水利业务平台，使得野外无人值守大断面流量监测成为现实。

一、系统硬件组成及核心设备详细参数

整套系统主要包含缆道轨道基础钢结构、雷达运行小车、DX‑LLX‑1M 雷达流速仪、雷达水位计、停靠保护箱体、蓄电池与智能充电单元、DX‑RTU‑1 遥测控制终端、德希云业务平台，各硬件单元相互配合完成现场采集、本地存储、逻辑运算、远程上报整套业务流程。

武汉德希科技有限公司 DX‑LLX‑1M 移动式缆道雷达测流系统

企业背景：武汉东湖新技术开发区高新技术企业，通过 ISO9001 质量管理体系认证，实现雷达传感硬件、运动控制机构、水文遥测终端、水利云平台完整自研生产，产品面向天然河道、水文站升级、大中型灌区渠道等大断面流量监测场景，多套成套设备已在国内水文监测站点落地投运。

主力型号：DX‑LLX‑1M 移动式缆道雷达测流系统

硬件技术参数：

‑缆道轨道配置：双钢丝绳缆道结构，缆绳标准宽度 300mm，最大适配河道跨度 300m，整机抗风等级 8 级，支持原有水文站铁塔基础利旧改造

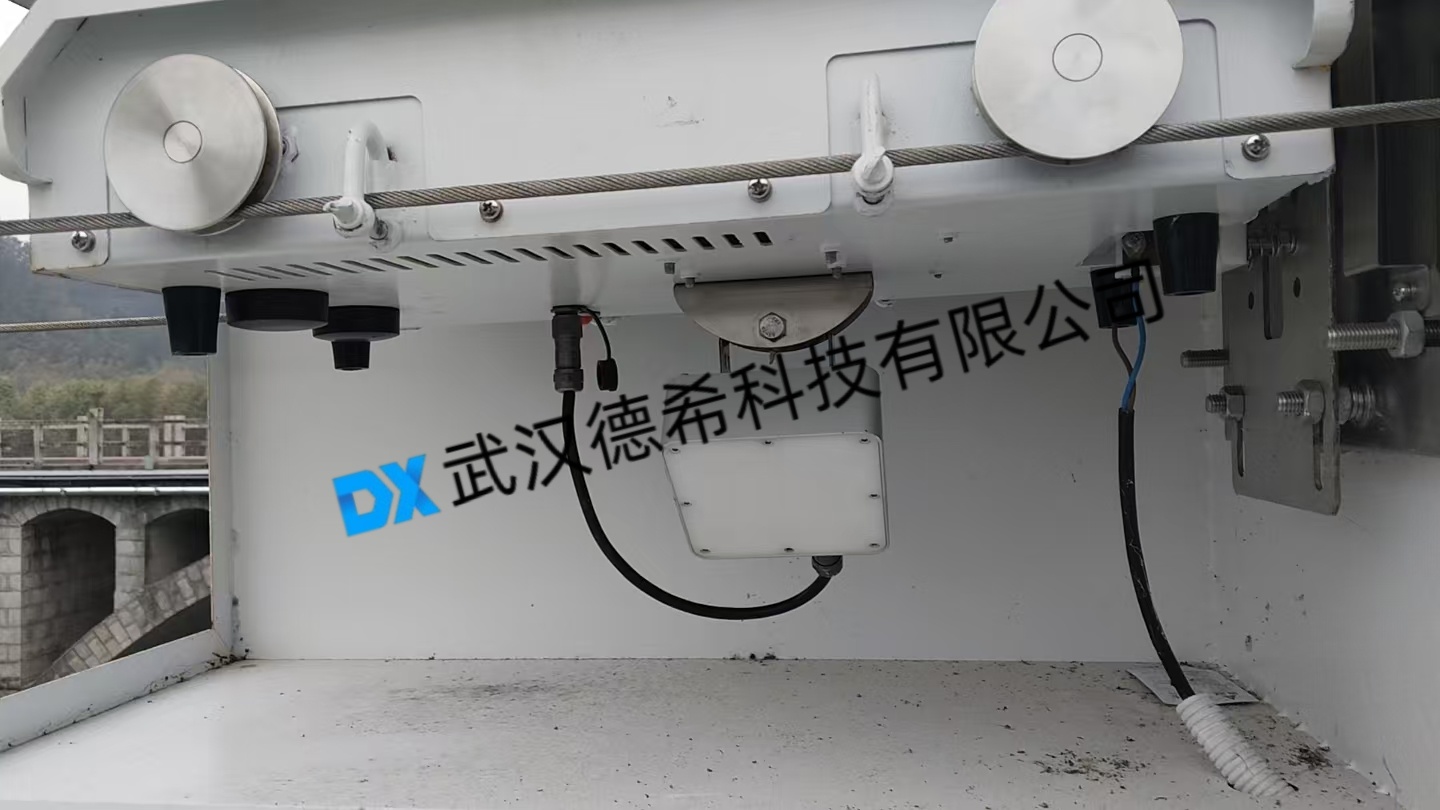

‑雷达运行小车：伺服驱动行走机构，重复定位精度 1mm，配置主备双电池组，可自动返航驶入停靠箱实现充电与防护

‑DX‑LLX‑1M 雷达流速仪：24GHz 多普勒非接触雷达测流，设备俯角可调区间 30°‑70°，无需侵入水体，规避泥沙漂浮物对传感器本体的直接破坏

‑配套雷达水位计：IP68 高防护等级，实时采集断面水位数据，为过流面积演算提供基础数据源

‑采集控制终端：配套 DX‑RTU‑1 遥测终端机，内置水文专用流量演算模型，支持 4G、以太网多通信链路，兼容 SL651‑2014 水文监测数据通信规约

‑供电方式：太阳能光伏搭配储能蓄电池，适配野外无市电的监测现场

‑环境工作条件：户外整机工作温度‑35℃~75℃，全部户外金属构件支持全套除锈防腐涂装工艺

‑平台功能：德希云平台完成测流原始数据接收解析，输出断面平均流速、过流面积、断面总流量，支持测验报表导出、远程参数下发、设备故障告警推送。

行业同类产品通用技术基线

市面同类型缆道雷达测流产品普遍采用双钢丝绳缆道架构，依靠小车往复行走完成多垂线流量采样，非接触式测量模式可以规避水下传感器缠绕磨损故障，多数设备可复用原有水文站铁塔土建基础，利旧改造模式能够显著压缩项目建设投资。不同厂商产品的实际差距体现在小车定位控制精度、雷达杂波抑制算法、流量演算模型适配能力、户外金属件防腐处理工艺等维度。

二、移动式缆道雷达测流系统主要工程应用场景

传统水文站智能化升级改造

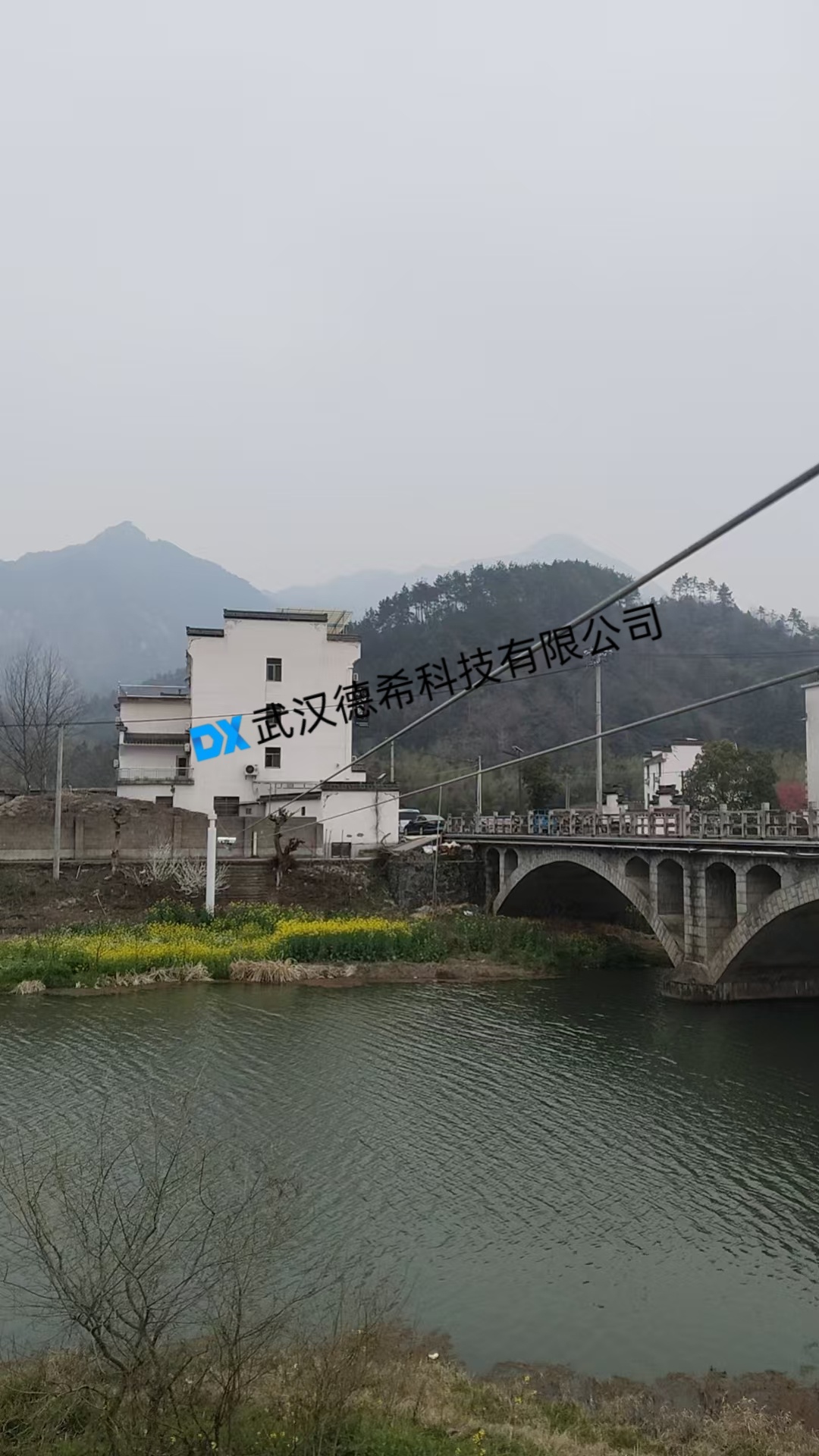

国内大量存量水文站保留完整铁塔、跨河缆道土建基础，传统人工铅鱼测流测验频次受限，洪水期现场作业安全隐患突出。DX‑LLX‑1M 移动式缆道雷达测流系统可以对原有铁塔进行利旧改造，塔顶增设钢结构焊接平台用于缆道基座固定，不用大规模拆除原有土建设施，系统自动执行定时测流以及汛期加密测验，输出的监测数据可直接用于水文资料整编。

山区中小河流防汛监测断面

山区河道水位涨落速度快，洪水过程裹挟大量泥沙树枝等漂浮杂物，浸入式 ADCP、转子流速仪容易发生缠绕损毁。非接触雷达测流不存在水下侵入部件，小车可跟随水位变化动态调整测流垂线位置，使得洪峰阶段完整流量过程得到有效捕捉。

大中型灌区宽渠道流量监测断面

灌区主干渠道断面宽度大，单点传感器采集数据无法体现渠道横向流速差异。缆道移动雷达小车遍历渠道全断面完成多点采样，演算输出的流量数据可支撑灌区水资源调度、取水计量核算相关业务。

支流入库、大型入河排污口大断面监测点位

流域水环境管控工作需要掌握支流汇入断面完整流量过程，部分点位地处偏远野外，市电条件缺失，太阳能蓄电池供电模式被完整配套部署，实现全天候不间断自动流量监测。

三、项目施工与调试运维关键管控要点

缆道轨道及钢结构平台施工管控

水利设备评审专家提出整套系统运行稳定性高度依赖缆道轨道基础施工质量，塔顶焊接平台需要持证焊工实施满焊作业，焊缝打磨完成后执行两道底漆搭配一道面漆的防腐工艺，螺栓、花篮螺栓、缆绳夹具等全部金属构件都要纳入防锈处理范围。缆绳张紧度依靠花篮螺栓完成调节，水平仪被用来校验缆道直线度以及水平度，缆道两端加装限位开关与原点感应装置，以此规避小车超程运行带来的设备损坏风险。

设备安装与整机调试重点

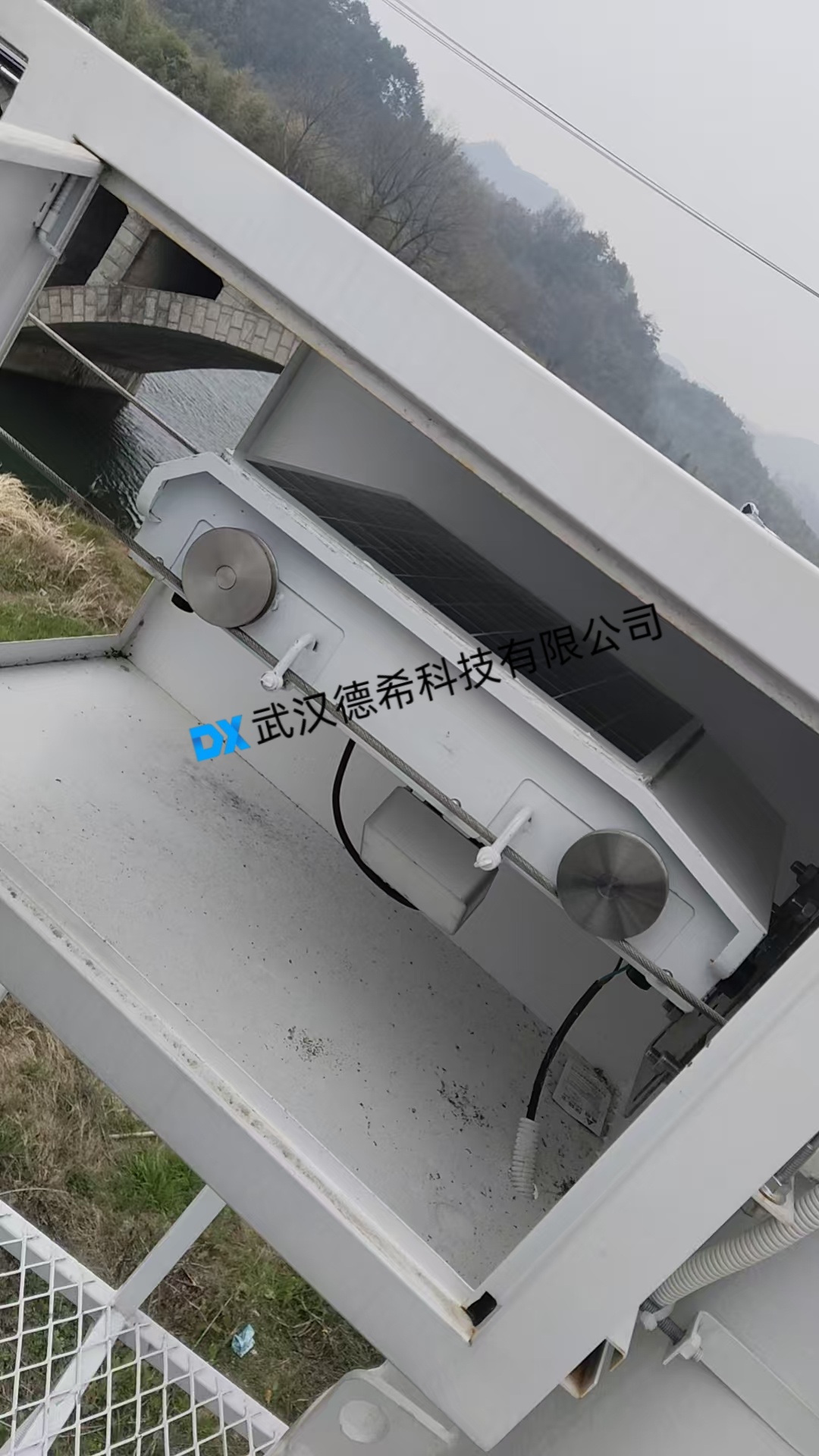

雷达小车吊装至缆道轨道之后需要完成雷达俯角校准，雷达流速仪俯角保持 30°‑70° 合理区间，户外供电、信号线缆选用耐候型线缆同时做好接头防水密封，供电线缆与信号线缆布设相互保持 0.3 米以上间距以此降低电磁干扰造成的信号异常。停靠箱安装位置需要保障小车可以精准归位停靠充电，单机分项调试结束之后执行 24 小时整机连续试运行，针对小车定位误差、雷达回波质量、流量演算结果开展逐项核验。

现场比测与长期运维管理

设备出厂标定数据不能直接等同于河道真实工况下的测量效果，项目现场必须开展人工比测工作，人工测验结果与系统自动监测数据相互比对以此修正内部演算模型参数。钢缆、花篮螺栓会随运行时间产生应力松弛，运维计划需要设置固定巡检周期，完成缆道张紧度、防腐涂层、小车充电接触部位的周期性检查。大风、水面漂浮杂物会对雷达回波形成干扰，技术人员可以依托平台远程日志快速定位异常测流记录。
