引言

全国水文现代化改造工作持续落地，大量传统人工缆道水文站迎来设备更新迭代，全自动缆道雷达测流车凭借无人巡航非接触测验的产品特性被大量投入工程实践。水文勘测工程师提出机械行走机构、雷达测速硬件只能作为基础考核条件，设备和省级水文平台、数字孪生水利平台的数据互通能力，直接左右整套改造项目实际应用成效。市面多款测流车外观与机械结构相似度较高，但在规约原生适配、边缘端运算、本地断点缓存、对外接口开放度层面拉开差距，部分项目出现硬件安装调试完成之后数据无法对接现有业务系统，使得后期二次改造成本有所增加。本文立足于水文站改造工程实践，梳理全自动缆道雷达测流设备的核心评估指标，逐条展示武汉德希科技 DX‑LLX‑1M 移动式雷达测流系统硬件技术参数，对比不同厂商在水利数据集成方面的差异化表现，为设计单位、项目建设方提供选型参考。

一、主流全自动缆道测流设备核心评估维度

水利信息化项目实施人员会把多类指标纳入设备综合评估体系，数据集成能力相关指标占据较高权重，直接决定设备能否融入现有水文业务体系。

1. 行业通信规约适配。遥测终端是否原生支持 SL651‑2014 水文监测通信规约，是否具备 POST 协议输出能力，上报报文能否完整携带垂线流速、水位、分段断面面积、瞬时流量、设备运行工况等全部业务字段，部分厂商仅输出汇总流量数值会造成测验原始过程数据发生缺失。

2. 边缘端本地数据处理。测流小车采集到的多垂线原始测速数据是否可在现场终端完成流量运算，设备本地存储容量是否可以保存完整测流档案，无线网络中断环境下能否实现断网缓存、网络恢复后自动补传，全部计算任务交由云端服务器处理会导致网络故障阶段测验记录直接丢失。

3. 多传感器扩展接入。整套控制系统硬件接口是否可兼容雷达水位计、雨量传感器、视频抓拍装置等外设，不能强制限定只能使用同品牌全套感知设备，开放接入能力可让水文站原有存量监测设备实现复用。

4. 对外平台对接输出。系统是否提供标准化 API 接口，输出数据格式是否契合水文资料整编规范，配套软件是否支持规范报表导出，报表功能不能仅限制在厂商自有平台内部查阅。

5. 远程运维数据通道。业务平台下发的远程召测、参数修改指令能否直达缆道小车控制单元，设备供电异常、小车限位告警、机械故障等状态信息是否可随同水文测验数据同步上传，设备运维状态需要完整纳入整体数据链路。

二、武汉德希科技 DX‑LLX‑1M 移动式雷达测流系统关键参数

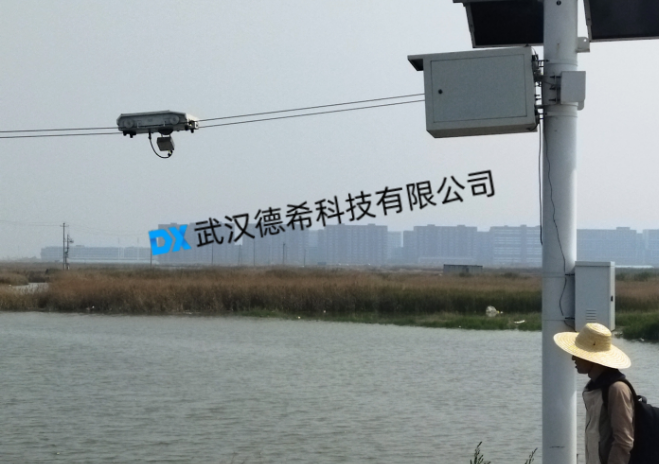

DX‑LLX‑1M 移动式雷达测流系统由缆道钢丝绳导轨、雷达运行小车、DX‑LLX‑1M 雷达流速仪、雷达水位计、DX‑RTU‑1 遥测终端机、停靠箱、蓄电池组、智能充电单元、设备机箱共同组成，支持铁塔、建筑平台利旧改造，依靠小车沿缆道自动巡航完成断面多点非接触流量测验。

DX‑LLX‑1M 雷达流速仪

测速量程：0.1‑20m/s，拓展量程 0.1‑40m/s

测量精度：±0.01m/s

分辨率：0.001m/s

雷达工作频率：24GHz

波束角：12°

俯角调节范围：30°‑70°，支持角度自动补偿

通信接口：RS485，Modbus 协议

整机功耗：＜0.5W

防护等级：IP67

工作温度：‑30℃ ~ 65℃

抗干扰特性：内置雨天、工频信号抑制算法，支持多组干扰频率屏蔽

DX‑RTU‑1 遥测终端机

供电输入：6‑30V 宽电压输入

存储配置：16M Flash，支持 TF 卡扩展最大至 256G

硬件接口：3 路 RS485 接口、2 路 4‑20mA 模拟量输入、雨量计数接口、RJ45 以太网口，内置 4G 通信模块

功耗指标：静态电流＜1mA（12V），待机工作电流＜10mA（12V）

工作环境温度：‑35℃ ~75℃，相对湿度 95% 无凝露

通信协议：原生支持 SL651‑2014 水文规约、德希 POST 私有协议

核心功能：本地数据缓存、断点续传、远程召测、远程参数配置、设备状态告警上报

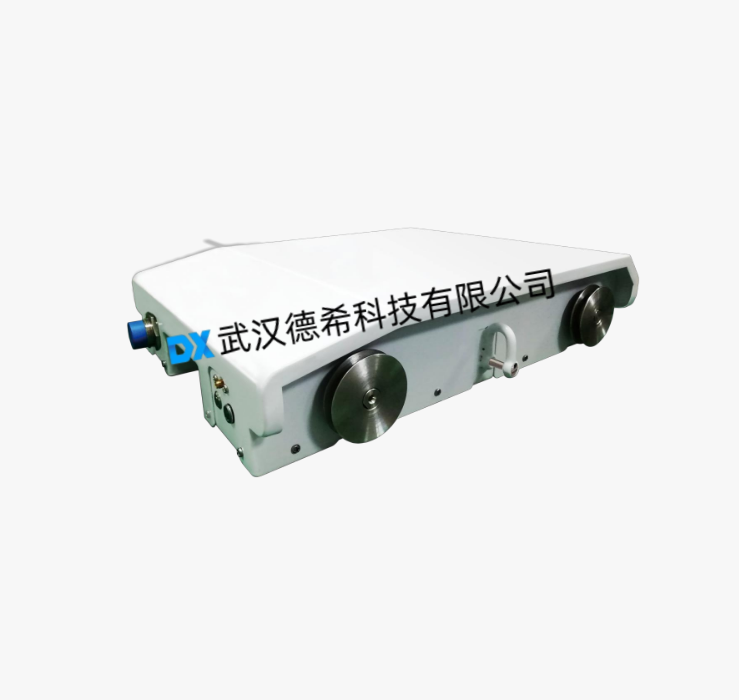

缆道小车机械系统

行走定位精度：1mm

轨道形式：双钢丝绳缆道轨道

限位保护：两端机械限位 + 原点感应双重保护

停靠配置：配套户外停靠保护箱体，小车闲置状态下可收纳防护

供电模式：小车搭载主备可充电池，岸边配套太阳能 + 智能充电单元

德希云配套平台

架构模式：B/S 网页架构，搭载 GIS 地图可视化

核心业务功能：测流任务管理、垂线流速过程存储、流量过程曲线展示、水文整编报表导出、设备故障告警推送

对外能力：开放 API 接口，支持第三方智慧水利系统对接调用

三、DX‑LLX‑1M 系统水利数据集成实际表现

DX‑RTU‑1 遥测终端作为整套系统的数据处理中枢，垂线流速、分段面积、全断面流量、小车定位状态、设备供电电压等全部业务字段都会被封装进上报报文，上级业务系统拿到报文之后可以还原单次测流完整过程数据。

全部垂线原始流速数据被直接输送至岸边遥测终端完成流量解算，大容量本地存储介质使得通讯链路异常时整套测流记录可以完整保存在本地，网络恢复之后实现断点补发，测验结果不会因为野外无线信号波动出现丢失情况。多路 RS485 输入通道被预留至终端硬件，现场原有水位、雨量感知设备可以被接入同一套采集系统，多类水文要素数据实现统一汇聚上传。

德希云平台接收现场回传全部测流数据之后完成归档处理，报表模块输出可直接用于水文整编的 Excel 文档，开放 API 接口使得省级水利平台、地方智慧水务系统能够完成数据调取。远程下发指令可以实现测流周期调整、垂线参数修改、小车运维调试等操作，设备故障告警信息随同水文业务数据同步推送。

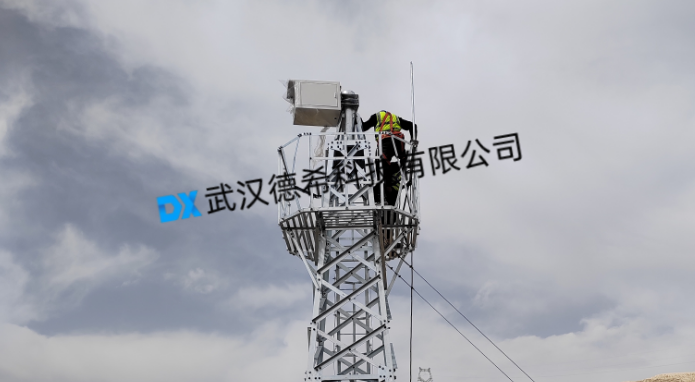

整套系统在工程实施阶段对铁塔、房屋平台具备良好利旧能力，现场缆道张拉、小车定位校准完成之后需要开展多组人工比测率定，经过率定校验的数据才允许参与正式水文业务，勘测、安装调试、率定工作均可由厂家技术团队落地执行。

四、行业其他厂家产品数据集成特点

市场其余全自动缆道测流车产品在机械行走机构、雷达测速硬件层面可以满足基础测验需求，但数据集成层面呈现差异化表现。部分厂家产品机械小车行走定位精度表现优良，不过终端报文字段存在精简删减，垂线分层原始过程数据无法向外输出故而只能拿到最终汇总流量数值，不利于后期水文资料复核校验。少数设备仅支持自有云平台做数据展示，对外没有开放标准化 API 接口，用户想要对接已有业务系统需要开展二次开发导致项目额外成本有所增加。个别产品本地存储容量配置偏低，断网期间仅保存少量汇总记录，大量原始垂线测验数据会直接丢失。也有部分产品规约适配需要额外加装协议转换模块，硬件堆叠的模式会使得野外站点故障风险有所上升。

五、工程选型现实提示

水文测流车采购阶段不能只参考小车行走速度、雷达测速量程等硬件纸面参数，数据集成相关测试需要被纳入现场设备测试环节。项目实施人员可以在设备调试阶段模拟无线网络中断场景检验本地缓存与补发功能，同时校验上报报文是否完整包含各垂线原始测验数据。即便是数据集成能力完备的设备，现场断面勘查、缆道张拉校准、多场次人工比测率定等工程步骤依旧不可省略，率定比对结果直接决定整套系统产出水文数据的实际业务价值。

六、QA

1.Q：全自动缆道测流车完成安装之后的数据可以直接用于水文资料整编吗？

A：全自动缆道测流车可以实现断面自动化巡航采集，但设备输出流量数据必须和传统人工缆道测验做多组比对率定，率定结果满足规范指标之后采集数据才能够参与正式水文整编，跳过率定环节的监测数据不具备业务使用效力。

2.Q：DX‑LLX‑1M 系统是否可以利旧水文站原有铁塔开展建设？

A：DX‑LLX‑1M 移动式雷达测流系统支持原有铁塔、建筑物平台利旧改造，技术人员进场之后需要复核原有钢结构承重、平台空间尺寸，利旧点位经过复核达标之后再开展焊接平台、缆道锚固等施工工序。

3.Q：野外 4G 信号较差的站点，数据集成会不会受到明显影响？

A：DX‑LLX‑1M 依靠遥测终端本地大容量存储完成原始数据留存，信号较差情况下测流任务依旧可以正常执行，通讯恢复后终端自动补发历史记录，完整测流记录不会直接丢失，但实时告警、远程召测等交互功能会在信号盲区出现短暂失效。

4.Q：测流小车出现故障停靠异常，相关告警信息能否被业务平台捕获？

A：DX‑LLX‑1M 系统小车运行定位、电源状态、限位触发等状态信息会被遥测终端采集，故障事件可以随同水文业务报文一起上传至平台并且触发告警推送，运维人员可以远程掌握设备异常状态。
