水电站生态下泄流量监测设备选型技术说明 现场工况适配及硬件参数参考

水电站生态下泄流量监测设备选型技术说明 现场工况适配及硬件参数参考

随着国内小水电清理整改、生态流量管控工作持续落地，水电站下泄流量监测站点建设成为水利监管重点工作，不同电站泄水口河道形态、供电网络、通信条件差异巨大，直接照搬标准化设备方案会造成监测数据失真、设备频繁故障等诸多问题。水利勘测设计工程师指出，生态流量监测项目不能单纯对比硬件标称参数，泄流断面条件、通信链路、供电条件、监管数据对接要求均需要纳入整体方案评估。本文结合武汉德希科技生态流量成套监测设备，围绕测流方案选型、硬件规格、通信供电配置、平台对接要求开展技术说明，为水电站改造、新建生态流量监测站点提供选型参考。

一、监测断面与测流方案选型原则

监测断面布设需要匹配水电站枢纽类型。引水式、混合式水电站监测断面设置于大坝下游厂房前河段，堤坝式水电站监测断面布置在大坝下游或者厂房尾水出口下游位置，断面上游存在支流汇入的情况下监测点位应当设置在支流汇入口上游位置。

不同泄水口流态对应差异化测流技术路线，渠道类泄流通道优先选用接触式测流设备，天然宽河道泄流适合采用非接触雷达测流，闸门泄流流态紊乱的工况采用闸位‑水位推求流量，满管管道泄流选用管道式流量监测设备。

二、核心监测硬件规格参数

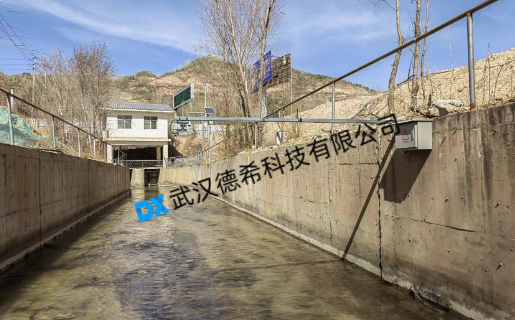

1. 雷达流速仪（配套雷达水位计，非接触宽河道方案）

测量原理：速度‑面积法

流速测量范围：0.01‑20m/s

流速测量精度：±0.01m/s

雷达工作频率：24GHz

有效探测距离：0‑40m

供电规格：12VDC

通讯输出：RS485 Modbus

整机功耗：＜1W

防护等级：IP66

工作温度：‑10℃~60℃

配套雷达水位计

测量量程：30m/70m 可选择

测量精度：±3mm

雷达工作频率：26GHz

供电电压：6‑24VDC

通讯输出：RS485 Modbus

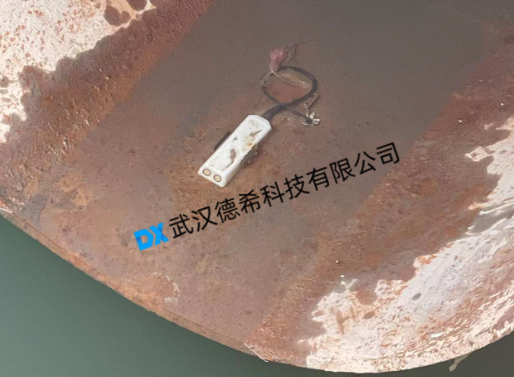

2. 多普勒超声波流量计 DX‑LSX‑1（渠道、尾水泄流方案）

流速测量范围：0.02‑5m/s

流速测量精度：1.0%±1cm/s

流速分辨率：1mm/s

水深测量范围：0‑5m，支持量程扩展

水深测量精度：±1cm

流量测量范围：0.001m³/h‑999999999 m³/h

供电电源：10‑24VDC

通讯接口：RS485 Modbus‑RTU

防护等级：IP68

工作温度：0℃‑60℃（水体不结冰）

设备外壳：PVC 防腐材质

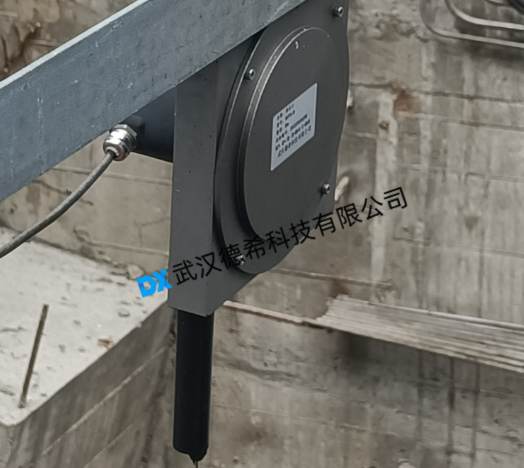

3. 闸位 + 水位监测组件（闸门泄流紊流工况，遵循 SL537‑2011 规范）

超声波水位计量程：5m

超声波水位计分辨率：3mm

闸位计量程：10m

闸位计测量精度：±2cm

信号输出：RS485 Modbus

工作供电：12‑24VDC

4. 外夹式超声波流量计（管道满管下泄）

流量测量精度：优于 ±1%

适配管材：钢、铸铁、水泥管、PVC、玻璃钢等致密管道

适用管径：DN15‑DN6000

流速测量范围：0‑±10m/s

介质适用温度：‑30℃~160℃

供电规格：DC8‑36V / AC85‑264V

5.DX‑RTU‑1 遥测终端机（系统数据采集中枢）

硬件接口：多路 RS485 接口、4‑20mA 模拟量输入、脉冲采集接口

存储配置：16M Flash，最大支持 256G TF 存储卡

工作电压：6‑24VDC

待机功耗：＜1mA（12V 供电）

支持通信方式：4G、GPRS、短信、北斗短报文、433M、以太网

设备功能：主备信道自动切换，断网本地缓存存储，通讯恢复自动补传历史数据，远程参数配置、程序升级，4G 摄像头图片抓拍上传

三、通信链路匹配现场建设条件

站点周边具备有线网络覆盖，光纤或者有线宽带可以被用来完成数据传输工作。

多数山区水电站地处偏僻无布线条件，4G/GPRS 通信模式实现流量、水位、抓拍图像同步上报。

公网信号完全屏蔽的深山站点，北斗短报文通信实现数据回传，遥测终端采集数据发送至北斗接收机之后完成对外转发。

四、站点供电系统配置要点

监测点位就近具备市电接入条件，交流市电可作为主供电电源。

野外无市电站点，太阳能光伏板搭配锂电池储能组成供电系统，遥测终端低功耗特性可以降低光伏组件配置规模。

整机具备反接保护、短路保护、端口防雷设计，因而可以应对山区雷电、电压波动等复杂电气环境，保障设备在昼夜温差大的野外环境稳定运行。

五、云平台与监管数据对接说明

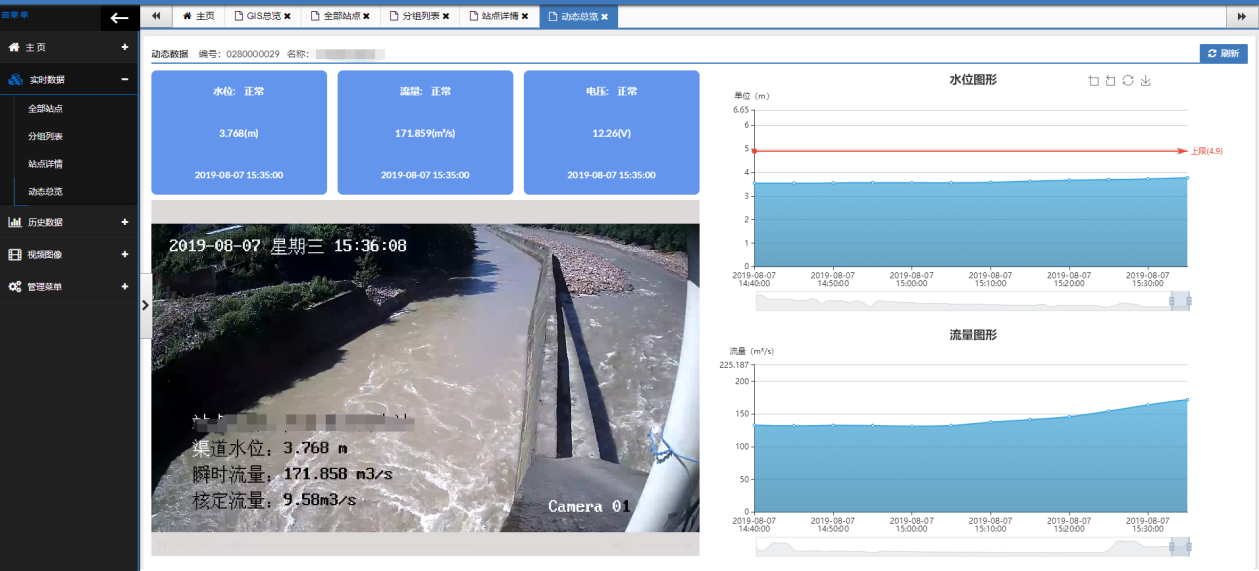

整套设备采集得到的流量、水位、设备状态、现场图像数据上传至德希云平台，平台可实现站点 GIS 地图管理、实时数据浏览、历史数据查询、报表导出、过程曲线生成、超限告警推送。

DX‑RTU‑1 遥测终端兼容 SL651‑2014 水文通讯规约以及 JSON 自定义协议，使得监测数据可直接转发至水利上级监管平台，满足监管部门数据接入要求。

4G 摄像头采集的现场实景画面和水文监测数据相互印证，让监管端可远程核验生态泄流实际工况。

武汉德希科技可根据水电站泄流断面、通信供电条件提供一站一策定制化配置方案，硬件产品覆盖非接触雷达测流、渠道超声测流、闸位水位推流、管道测流多种技术路线。项目前期可提供现场勘查、方案编制、设备供货、安装调试全流程技术服务，有生态流量监测项目需求可联系我方获取完整技术资料。
