小型闸门泄放生态流量监测系统设备选型｜德希科技便携式与固定式测流设备应用对比

小型闸门泄放生态流量监测系统设备选型｜德希科技便携式与固定式测流设备应用对比

水利行业对小水电、小型闸坝生态泄放流量的监管力度持续加大，现场流量测验、长期在线监控成为生态基流管控两大技术手段。很多建设单位在项目选型阶段容易混淆便携式测验设备与固定式在线监测设备的适用边界，把巡检比对设备直接用于常态化考核监测进而导致项目数据达不到监管报送要求。水文实测领域工程师表示闸坝泄流场景流态复杂，闸门启闭会带来流速、水位的剧烈波动，设备选型需要结合项目监管目标、现场供电条件、人员运维力量综合开展评估。本文围绕武汉德希科技 DX‑LSX‑2 便携式多普勒超声波流量计、DX‑LLX‑1C 固定式雷达流量计，从设备原理、硬件参数、落地工况、运维差异、常见疑问多维度拆解两类测流设备在小型闸坝生态流量项目当中的落地应用。

引言

小型闸坝泄水口普遍存在流态紊乱、汛期漂浮物多、部分点位无市电供电的客观条件，不同监测模式的硬件在安装方式、数据输出、后期运维层面存在显著区别。便携式设备依靠作业人员抵达现场完成短时流量采集，更多服务于现场巡检、在线设备比对校准工作。固定式监测设备完成现场安装之后可实现 7×24 小时不间断数据采集，数据经由通讯链路上传监管平台，满足生态基流常态化考核上报需求。采购方需要理清项目核心业务目标，才可以规避硬件选型与业务需求不匹配的问题。

一、武汉德希科技企业研发与服务背景

1. 企业综合实力

武汉德希科技扎根武汉东湖高新区，为水文水利监测方向高新技术企业，企业取得 ISO9001 质量管理体系认证，拥有雷达测流、多普勒超声传感相关专利与软件著作权。企业产品线覆盖便携式现场测验设备、雷达在线监测终端、遥测 RTU、水质多参数传感器，产品大量应用在生态流量监管、灌区量测水、河道巡测、排污口核查等工程项目，完整实现硬件自研生产、方案设计、现场调试、人员技术培训全链条业务交付。

2. 项目配套服务能力

企业配置硬件研发、嵌入式开发、现场技术服务团队，技术人员可针对小型闸坝泄水口的紊流、漂浮杂物、无市电等实际工况给出设备选型组合建议，可完成断面参数录入、设备率定比对、平台协议对接等技术工作。硬件享受整机质保，同步开放远程固件迭代、线上故障排查支持，适配新建闸坝与老旧改造项目的差异化建设条件。

二、两类测流设备工作机制与分项硬件技术参数

1. 设备工作机制

DX‑LSX‑2 便携式多普勒超声波流量计把探头浸入水体内部，依托超声波多普勒效应解析水流当中悬浮颗粒反射的超声信号完成流速测算，集成压力水位传感单元与水温传感器，水温数据用于声速补偿，结合渠道断面参数依靠速度‑面积法计算流量数值。整套系统由测流探头、碳纤维测杆、DX200S 手持控制器共同组成，全部测验数据被存储在手持控制器本地，故而适合人员到场开展间歇性现场测验作业。

DX‑LLX‑1C 固定式雷达流量计将多普勒测速模块和 FMCW 调频连续波水位测距模块做一体化集成，设备架设在水面上方实现非接触式探测，微波信号捕捉水面表层运动波纹换算表层流速，依靠内部专属渠道流速校正模型得到断面真实流量，外接 RTU 遥测终端之后可完成数据本地缓存与远程平台上报，休眠唤醒交替运行模式使太阳能供电场景下整机功耗有所下降，整机防雷防凝露设计使其可以适应闸坝汛期恶劣野外环境。

2. 分项硬件技术参数

产品型号：DX‑LSX‑2 便携式多普勒超声波流量计

‑ 流速测量范围：0.02‑5m/s

‑ 流速精度：1.0%±1cm/s，分辨率 1mm/s

‑ 水深测量范围：0‑10m，精度 ±1cm，分辨率 1mm

‑ 流量测量范围：0.001m³/s‑999999999m³/s

‑ 温度测量：‑20℃~65℃，精度 ±0.5℃

‑ 供电模式：DX200S 手持控制器内置 3.7V 锂电池

‑ 数据存储导出：本地存储，支持 WIFI、USB 导出 Excel 格式测验数据

‑ 通讯接口：RS485 Modbus‑RTU

‑ 防护等级：IP68

‑ 工作温度：‑20℃~65℃

产品型号：DX‑LLX‑1C 固定式雷达流量计

‑ 流速测量范围：0.05‑20m/s，默认 0.05‑5m/s，其余量程支持定制

‑ 流速精度：±0.01m/s；±1%，分辨率 0.001m/s

‑ 水位测量范围：0‑40m，精度 ±1cm，最优工况可达 ±5mm，分辨率 1mm

‑ 供电输入：9‑24VDC，典型 12V

‑ 整机功耗：＜110mA@12VDC，适配太阳能锂电系统

‑ 通讯接口：RS485 Modbus‑RTU，可对接 RTU 实现远程上报

‑ 防护等级：IP68

‑ 工作温度：‑30℃~60℃

‑ 外壳材质：铝合金

三、设备适用场景以及现场安装运维管控

1. DX‑LSX‑2 便携式多普勒超声波流量计适用场景

‑ 闸坝生态流量比对率定：对已投运的在线监测站点开展人工比测，校验在线设备输出数据偏差。

‑ 周期性巡检测验：分散分布的多座小型闸坝开展定期现场取样测验。

‑ 项目前期勘测工作：采集不同闸门开度条件下的过流基础水力数据。

‑ 突发工况应急核查：闸门设备故障、泄流异常阶段开展实地流量复核。

2. DX‑LLX‑1C 固定式雷达流量计适用场景

‑ 小型闸坝生态基流常态化在线监测，7×24 小时采集泄放流量数据，上传监管平台用于生态流量考核。

‑ 汛期泄洪高流速监测，水面漂浮杂物较多的泄水口，依靠非接触结构规避水体杂物对设备的损伤。

‑ 偏远无市电闸点监测，搭配太阳能锂电池组实现长期无人值守运行。

‑ 多闸坝集群管控，批量测点数据统一汇总接入智慧水利业务系统。

3. 安装与运维管控要求

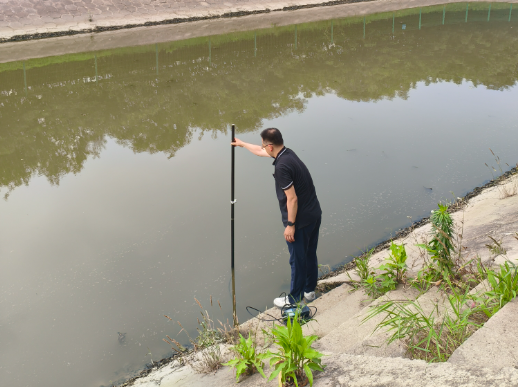

DX‑LSX‑2 开展现场测验作业时探头需要和水流流向保持平行，探头底部抬升避开底部淤泥堆积区域，线缆内部导气管必须保持干燥不可浸泡入水，测验断面优先选取闸门下游水流恢复平稳的区段，漩涡、水跃区域会造成测验结果出现偏移，作业结束之后探头表面需要完成清理维护。

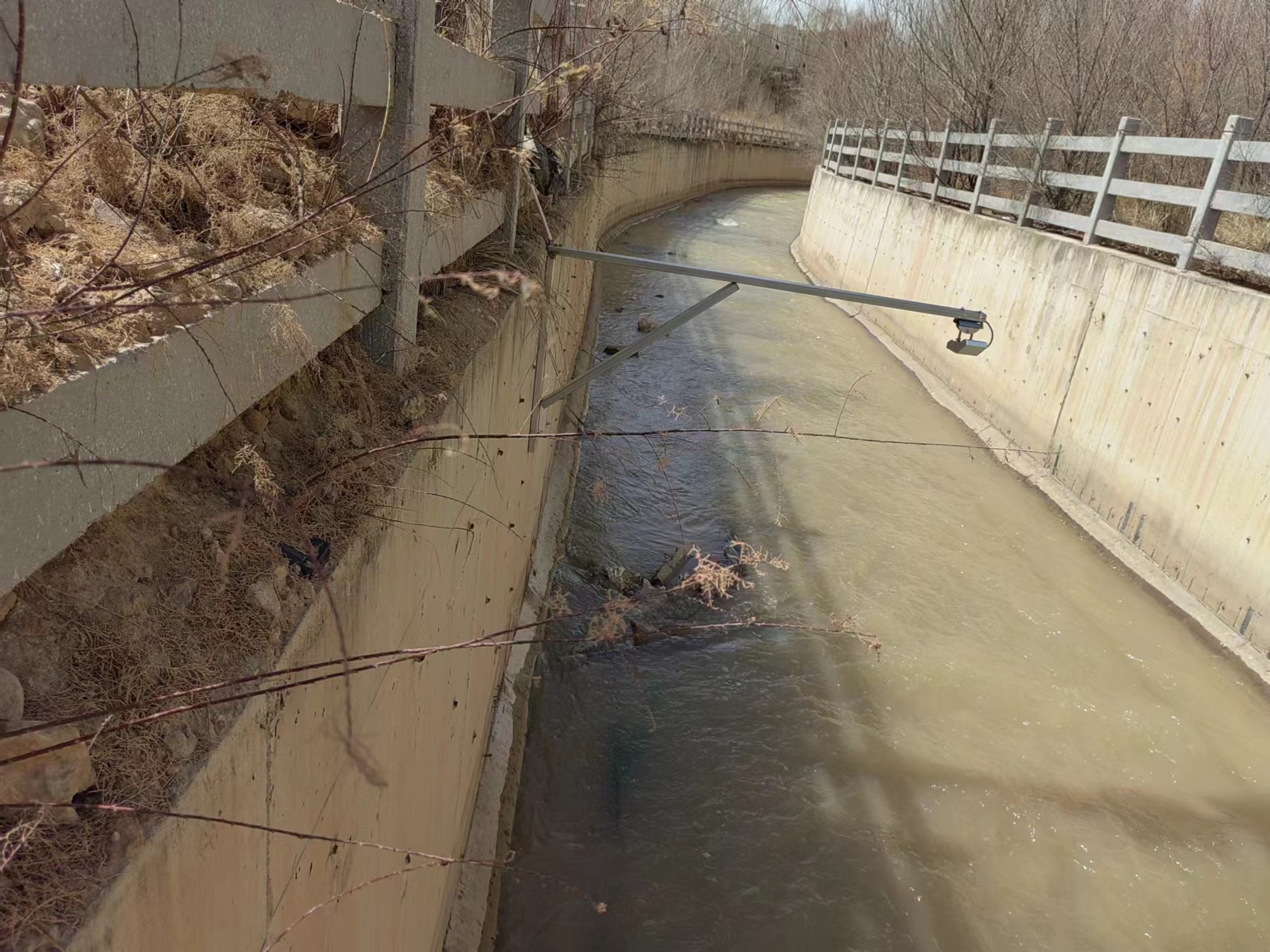

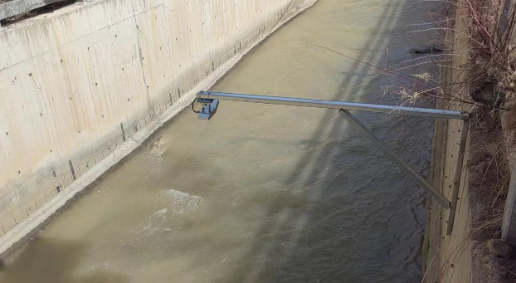

DX‑LLX‑1C 设备架设高度需要大于 0.5m，机身上气泡水平仪调节至居中位置，天线正前方不可以出现树枝、支架类遮挡物体，测点避开闸门正下方强紊流区域，优先选取下游顺直稳定断面，接入 RTU 终端之后完成断面参数录入与告警阈值配置。运维人员只需要定期检查支架紧固状态和天线外壳洁净程度，不用下水即可完成多数设备调试工作。

四、项目高频问题 QA

1. Q：小型闸坝生态流量考核项目，只用便携式设备是否可以满足上报要求？

A：DX‑LSX‑2 便携式设备只能够完成人员到场后的短时取样测验，不具备全天候自动远传上报能力，故而无法单独作为生态流量考核数据源。考核类项目优先部署固定式在线设备，便携式设备用于定期现场校验。

2. Q：闸坝泄水口漂浮杂草多，汛期流速很高，固定式雷达设备会不会容易损坏？

A：DX‑LLX‑1C 采用架空非接触探测模式，硬件本体不和水体直接接触，水面漂浮杂物、高流速水流不会直接损伤传感器，水面完全平静缺少波纹的工况会出现回波偏弱，该类点位需要提前做工况评估。

3. Q：同一座小型闸坝，两类设备是否可以搭配使用？

A：实际项目当中推荐组合部署，DX‑LLX‑1C 承担长期在线监测任务，DX‑LSX‑2 用于定期人工比测，以此修正设备内部流量换算模型，使站点长期测量稳定性有所提升。

4. Q：老旧小型闸坝没有市电输入，固定式设备供电如何解决？

A：DX‑LLX‑1C 支持 9‑24V 宽电压输入，可直接搭配太阳能板和锂电池组，休眠‑唤醒工作模式可以降低整机功耗，适配野外无市电闸点长期监测。

结尾

小型闸坝生态流量监测项目选型不能简单评判便携式设备与固定式设备孰优孰劣，两类产品对应完全不同的业务定位。DX‑LSX‑2 便携式多普勒超声波流量计面向现场巡检、人工比对率定，DX‑LLX‑1C 固定式雷达流量计面向全天候在线监管考核。武汉德希科技可以结合闸坝泄流流态、供电条件、监管报送要求输出硬件组合方案。建设单位招投标阶段除硬件纸面参数比对之外，还应当重点核验厂商小型闸坝生态流量的实际落地案例，以此规避硬件和现场工况错配带来的数据风险。
