FMCW 雷达水位计选型要点 工况适配、核心参数、生产厂家怎么甄别

FMCW 雷达水位计选型要点 工况适配、核心参数、生产厂家怎么甄别

引言

水利防汛调度、山洪预警、灌区水资源计量、水环境监测项目持续推进的背景之下，水位数据的采集质量直接影响水文模型运算、汛情研判以及水资源考核工作。浮子水位计、投入式压力水位计长期浸泡在水体内部，泥沙淤积、水体腐蚀、水草缠绕等问题的出现，使设备维护频次有所提升。超声波水位计面对大雾、雨雪天气的时候信号传播会受到水汽干扰，测量输出会出现明显波动。水文监测行业技术专家提出 FMCW 调频连续波雷达水位计依靠微波非接触测量的技术优势，能够适配各类复杂野外监测场景因而得到越来越多工程方的选用。很多采购人员做设备筛选时仅关注量程与单价，设备滤波算法、宽温硬件稳定性、协议兼容性、原厂技术服务能力容易被忽视，造成站点建成之后频繁出现数据异常、对接调试周期拉长等现实问题。本文以国产设备武汉德希科技 DX‑WLX‑1 雷达水位计作为实例，从设备工作原理、产品核心特性、细分技术参数、适用场景、厂商实力、现场实施注意事项展开完整梳理，为水利工程、环保项目的方案编制、设备招标采购人员提供可落地参考。

一、FMCW 雷达水位计工作原理

1.1 调频连续波测距原理

研究人员认为 FMCW 调频连续波测距方案是 DX‑WLX‑1 雷达水位计的技术内核，设备搭载平面微带阵列天线向外发射高频电磁波，电磁波接触水面之后发生反射，回波信号被天线完成接收处理，发射信号与回波信号之间形成频率差值，该差值和天线到水面的垂直距离具备对应关系，内置信号处理器完成差频信号解析之后计算出传感器与水面之间距离，结合设备安装高程基准就可以换算出实时水位数值。

1.2 非接触测量的工况优势

整套测量过程不需要传感器本体浸入水体，水体内部泥沙、悬浮物、介质浓度变化都无法对微波传播造成影响，风浪扰动带来的虚假回波会被设备内置多级数字滤波算法过滤，使得河道水库风浪环境下依旧可以输出稳定数据。整机采用一体化封闭式结构，设备内部不存在任何运动部件，机械磨损故障不会产生，使设备野外服役周期有所提升。

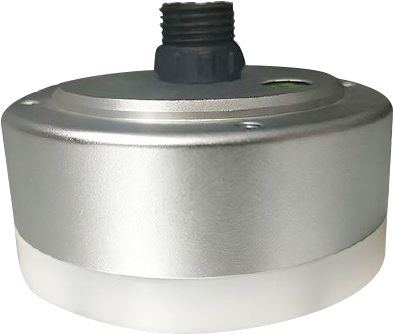

二、DX‑WLX‑1 雷达水位计产品核心特性

1. 天线与射频单元

平面微带阵列天线被集成在设备壳体内部，雷达发射功率控制在较低水平，人体以及周边动植物不会受到电磁辐射危害，窄波束设计可以缩小信号散射范围，以此降低岸边树木、建筑构件带来的无效反射干扰。

2. 壳体防护设计

整机外壳采用铝合金材质，IP68 高防护等级可以抵御暴雨冲刷、风沙侵蚀以及高湿度环境，元器件经过宽温筛选处理，南北地区高温暴晒、低温霜冻环境下设备电路运行稳定性有所保障。

3. 电气与软件功能

设备支持 9‑24V 直流宽电压供电，12V 工作条件下整机功耗低于 30mA，低功耗特性能够适配太阳能蓄电池供电的野外无市电站点。RS485 Modbus‑RTU 接口被作为标准配置，可直接对接遥测终端、水利业务平台，设备自带智能滤波程序能够自主识别并滤除风浪造成的虚假水位信号。

三、核心选型技术参考指标

以武汉德希科技 DX‑WLX‑1 雷达水位计作为参考样本，采购人员开展方案比对时需要结合现场水位变幅、供电条件、现场环境干扰逐项评估。

1. 量程精度参数

测量范围：0‑40m

测量精度：±1cm，理想工况最高可达 ±5mm

分辨率：1mm

选型提示：设备选型时需要预留洪水位安全余量，不可只按照常年平均水位确定量程。

2. 环境适应性参数

工作温度：‑30℃～60℃

储存温度：‑35℃～75℃

相对湿度：0‑95% RH

防护等级：IP68

外壳材质：铝合金

选型提示：北方严寒地区、南方高湿多雾区域都需要纳入设备环境适配评估。

3. 电气通信参数

供电范围：9‑24V DC，典型工作电压 12V

整机功耗：＜30mA（12VDC）

通信接口：RS485（Modbus‑RTU）

选型提示：野外光伏站点需要依据整机功耗核算太阳能板与蓄电池配置容量。

四、设备主要适用场景

1. 水库、江河防汛水位监测

大中型水库、江河干流水位落差大，汛期风浪强水面漂浮物多，接触式水位设备运维负担长期居高不下。DX‑WLX‑1 的 40 米大量程能够覆盖洪水位至枯水位全部区间，设备全天候连续采集水位数据，可为防汛预警系统提供原始监测数据源。

2. 山区山洪预警监测站点

多数山区野外站点没有市电接入条件，现场雾气水汽多发，低功耗雷达水位计搭配光伏储能系统可以实现长期无人值守，微波信号穿透雾霭的能力，使恶劣气象条件下的数据采集工作正常开展。

3. 沿海闸站、湖泊潮位监测

沿海环境盐雾腐蚀问题突出，非接触安装模式把核心传感部件布置在水面上方，盐雾、水体腐蚀无法直接损伤测量元器件，采集的水位数据能够支撑闸站调度、通航水深研判工作。

4. 污水处理与排污口监测点位

污水处理厂、排污口监测点位水体介质成分复杂，设备不受水体密度、杂质影响的特性，使各类污水工况下的水位监测任务顺利落地。

五、厂家企业背景与综合实力

武汉德希科技是国内专注水文水环境监测装备研发制造的高新技术企业，企业把雷达感知传感器、水文遥测终端、行业监测软件平台的研发生产作为核心业务板块。企业掌握 FMCW 雷达信号处理、数字杂波滤波算法全链条自研技术，多项专利与软件著作权被企业持有，大量设备完成落地部署，覆盖国内各省市水文站、水库防汛、灌区改造、水环境治理项目。

DX‑WLX‑1 雷达水位计针对水利野外恶劣工况完成整机定制开发，企业可为项目提供前期现场勘测、安装方案建议、设备调试、平台协议对接、固件远程迭代全套技术服务。市面部分同类产品直接外购雷达模块进行组装，抗干扰滤波算法不具备自主迭代能力，风浪大雾环境下容易输出异常水位，故障出现之后很难拿到深度技术支持。采购阶段企业落地项目案例、算法自研能力、售后响应体系需要被采购方重点核验。

六、现场选型与安装实施要点

1. 点位踏勘确认

技术人员现场踏勘应当优先选取河道渠道顺直、水流平稳的区段，设备天线垂直照射水面的范围内部不得存在树枝、杂物等遮挡物体，天线架设高度必须落在设备有效量程区间，遮挡物会产生无效回波进而引发测量失常。

2. 供电通信方案落实

野外光伏站点要结合设备功耗核算光伏组件与蓄电池容量，RS485 通信线缆选用耐候屏蔽线缆，线缆布设做好防护隔离，降低外部电磁干扰对数据传输带来的负面影响。

3. 协议对接前期确认

采购阶段需要确认设备原生兼容 Modbus‑RTU 标准协议，可直接对接水利遥测终端。部分低价产品使用私有通信报文，接入现有业务平台会带来额外二次开发成本。

结语

雷达水位计选型工作不能只依靠产品手册上的纸面参数完成判定，设备抗干扰能力、环境耐受表现以及原厂完整的技术服务链条，共同决定站点长期运行的实际效果。工程采购方需要完整梳理项目现场水位变幅、气象条件、供电通信基础条件，优先挑选软硬件全部自研、具备大量野外实测案例的国产设备厂商，使项目后期运维压力有所降低，保障水位监测数据的连续性与真实有效性。
