武汉德希 DX‑LSX‑1 多普勒超声波流量计 技术参数安装规范及应用答疑

武汉德希 DX‑LSX‑1 多普勒超声波流量计 技术参数安装规范及应用答疑

摘要

明渠河道、排水管网、灌区等水文监测场景，对流量监测设备的环境适应性、测量稳定性、后期运维成本有着较高要求。传统机械式测流设备受水草缠绕、泥沙淤积影响明显，设备故障频发，难以满足长期在线监测需求。武汉德希科技 DX‑LSX‑1 多普勒超声波流量计依托超声波多普勒测流原理，可实现流速、水位、水温同步采集，支持满管与非满管流量计算，广泛应用于水利、环保、排水等行业现场。本文从企业背景、技术参数、工作原理、现场安装、使用边界、常见问题几个维度对该设备做完整阐述。

设备主体供应商：武汉德希科技有限公司

一、企业背景概况

武汉德希科技有限公司是扎根武汉光谷的水文监测装备高新技术企业，企业聚焦水文、水务、环保领域传感设备研发制造，拥有完整的硬件开发、结构设计、测试验证生产线。

1. 研发与资质积累

企业通过 ISO9001 质量管理体系认证，手握多项水文仪器相关专利与软件著作权，研发团队同本地高校开展技术合作，可针对国内河道、排污管网的复杂工况完成产品迭代优化，产品依照国内水文行业标准完成出厂检测。

2. 业务及服务网络

企业产品矩阵覆盖多普勒流量计、雷达测流设备、水质传感器、遥测采集终端等硬件，项目落地包含灌区信息化、城市排水管网监测、中小河道生态流量监测、工业废水计量等场景。全国布局技术服务网点，可为项目提供现场调试、故障排查、技术交底等配套服务。

二、DX‑LSX‑1 多普勒超声波流量计技术参数

流速测量范围：0.02‑6m/s（标准版）；0.02‑12m/s（扩量程版）

流速测量精度：±0.01m/s；±1%

流速分辨率：1mm/s

水深测量范围：0‑10m（支持量程扩展）

水深测量精度：±1cm

水深分辨率：1mm

流量测量范围：0.001m³/h‑999999999m³/h

流量测量精度：±2‑3%（受渠道断面形态影响）

流量分辨率：0.001m³/h

温度测量范围：‑20℃～65℃

温度测量精度：±0.5℃

温度分辨率：0.1℃

供电方式：直流 9V‑24V DC

整机功耗：≤1W

数据刷新频率：0.25‑3Hz

通讯接口：RS485，Modbus‑RTU 协议

防护等级：IP68

设备工作温度：‑20℃～65℃（水体禁止结冰）

设备储存温度：‑10℃～70℃

外壳材质：ABS 防腐材质

三、设备工作原理与硬件组成

DX‑LSX‑1 多普勒超声波流量计为武汉德希科技自研产品，设备执行 SL/T 186‑1997、GB/T 15966‑2007 两项水文仪器行业标准。设备内部集成流速传感器、压力传感器、温度传感器三类传感单元，不存在旋桨、轴承一类机械转动部件。

1. 传感工作逻辑

探头发射超声波信号，水体内部悬浮泥沙、固体颗粒对声波形成反射，反射信号产生多普勒频移，仪器解析频移信号换算出水体实际流速。压力传感器完成水深数据采集，温度传感器采集的水温数据被用于声速补偿，以此削弱温度波动带来的测量偏差。系统采用速度面积法，结合现场录入的渠道断面水位关系，完成瞬时流量与累积流量计算，满管管道以及非满管明渠场景均可适配，可省去堰槽土建施工环节。

2. 硬件构成说明

整套设备包含发射探头、接收探头、内置温度与压力传感组件、L 型固定支架、20 米四芯屏蔽通讯电缆。电缆内部集成导气管，导气管用于压力传感器大气压比对作业。运维人员需要规避尖锐硬物触碰压力传感面，线缆不可直接对接延长，必须使用专用转接配件。设备出厂完成标定，常规工况下无需现场重新标定，流体力学优化外壳可以降低设备入水后对原生流态的干扰。

四、现场安装作业要点

水文监测领域专家认为，测量点位水流流态的稳定程度直接决定流量数据可靠性，设备安装位置应当选取渠道顺直段下游，顺直段长度达到水力半径 15‑20 倍，区段内不能存在闸门、堰体等阻水构筑物。设备支持渠底直接固定、支架挂载、井下布设三种安装形式。

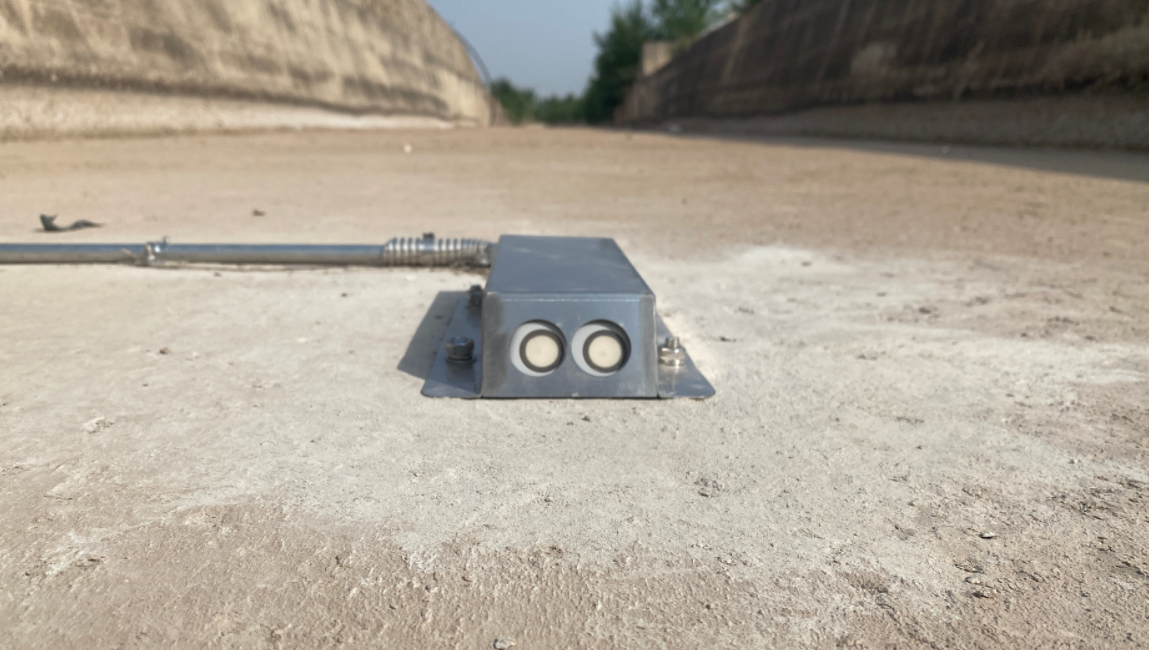

1. 渠底直接固定安装

该安装方式适配可以停水施工、渠底基底坚硬、泥沙淤积少的渠道。使用膨胀螺栓将 L 型支架连同传感器固定于渠底居中位置，探头逆水流方向保持水平。探头前方 20cm 范围内需要清除石块、凸起障碍物，尾部电缆套软管后穿入线管，完成线缆防护。

2. 支架挂载安装

适用于无法断水施工、渠底淤泥堆积严重河道。不锈钢板材、方钢组装为斜面式或者直角式支架，传感器被螺栓紧固在支架板面。方钢长度按照现场工况裁切，高流速河道需要强化焊接、螺栓紧固工艺，避免汛期水流冲击造成设备抖动偏移。

3. 井下布设安装

直角支架可实现井下测流部署，井口尺寸约束设备最大安装尺寸。水流平缓漂浮物少、水流湍急杂物较多的井下场景，分别选用两套井下布置方案。全部水下紧固件必须锁紧，设备抖动会直接带来测量误差。

五、设备使用工况边界

多普勒测流机制依赖水体内部悬浮颗粒作为声波反射介质，水体泥沙、悬浮物含量充足时设备测量表现更佳。纯净水几乎无悬浮颗粒物，会造成测量偏差甚至测量失效，该类环境不建议部署本设备。

设备 ABS 外壳不具备耐酸碱腐蚀能力，外壳沾染酸碱介质之后需要使用清水冲洗。汛期存在滚石冲击风险的点位，应当加装防护挡板，防护构件与探头之间预留不少于 20cm 安全距离。水草、水底堆积垃圾要定期清理，附着物靠近探头会干扰超声波波束传输。电缆内部导气管末端必须放置干燥区域，线缆弯折挤压会造成导气管堵塞、开裂，进而损坏压力传感器。

六、常见问题 QA

1. Q：DX‑LSX‑1 多普勒超声波流量计是否需要现场做流量校准？

A：该型号设备出厂已经完成整机标定，常规河道、渠道现场工况不需要开展重复校准。渠道断面参数发生变更时，工作人员只需重新录入断面水位对应关系，不需要对传感器本体进行调校。

2. Q：设备导气管可以浸泡进水里吗，线缆弯折会产生什么影响？

A：电缆内部集成的导气管末端必须布置在干燥位置，严禁浸入水中。线缆过度弯折会造成内部导气管堵塞或者开裂，使得压力传感器水位采集数据失真，严重情况下会直接造成传感器损坏。

3. Q：纯净水体环境下该流量计能否正常开展测流工作？

A：多普勒测流依靠水体内部悬浮颗粒反射超声波信号，纯净水几乎没有悬浮杂质，仪器会出现测量偏差甚至无法测流，这类工况不建议选用本款设备。

4. Q：设备 RS485 通讯默认参数是什么，可以直接对接 RTU 采集终端吗？

A：设备采用 Modbus‑RTU 协议，波特率 9600，1 起始位，1 停止位，无奇偶校验，设备默认通讯地址为 1，主流水文遥测 RTU 终端可以直接完成对接读取水温、流速、水位寄存器数据。

5. Q：探头前方加装防护网有哪些硬性要求？

A：防护网、防护板等保护设施和探头之间最小保留 20cm 间距，防护设施距离探头过近会遮挡超声波波束，直接引发流速测量结果异常。

结语

在国内水利信息化、排水管网监测、生态流量管控项目当中，DX‑LSX‑1 多普勒超声波流量计凭借无机械转动部件、低功耗、支持非满管测流的产品特性，能够适配多数复杂野外水环境。选型阶段需要结合水体悬浮物含量、渠道断面条件、现场供电通讯条件综合评估，规范完成安装运维作业，以此保障长期采集数据的有效性。
