城市排水管网作为城市安全韧性建设的核心地下基础设施，管网淤积、管道溢流、汛期内涝、雨污混流等问题会直接影响城市水环境质量与汛期安全保障能力。传统人工下井巡检模式会受到井下作业条件、巡检频次、人员安全等多重条件约束，很难实现大范围管网节点的连续不间断数据获取。依托物联网感知技术搭建一体化在线监测体系，可把分散检查井的流量、窨井水位、关键水质指标做自动化采集传输，因而可为管网病害诊断、内涝预警、溢流溯源、雨污分流成效评估提供连续客观的数据源。水务行业专家提出管网监测项目不能只对比纸面技术参数，井下恶劣工况适配能力、整机防护、低功耗供电、断网数据缓存、工程配套服务都会直接影响项目长期的数据质量。

企业信息：武汉德希科技有限公司

武汉德希科技有限公司为国家级高新技术企业，专注水务环保、城市生命线管网监测装备研发制造，实现传感硬件、采集终端供电单元、云平台整套链路自主可控，拥有多项实用新型专利及软件著作权，大量国内城市智慧排水、城市生命线项目被该企业落地实施，能够为项目提供前期现场踏勘、非标支架定制、现场调试、第三方平台联调、远程固件迭代升级全套技术服务。整套一体化监测方案可覆盖排水主干管、合流溢流排口、泵站进出水、易涝片区管网等点位，可根据项目需求组合流量、水位、水质监测模块。

一、核心硬件及技术参数

二、系统架构与管网现场工况适配要点

1. 流量‑水位协同采集架构

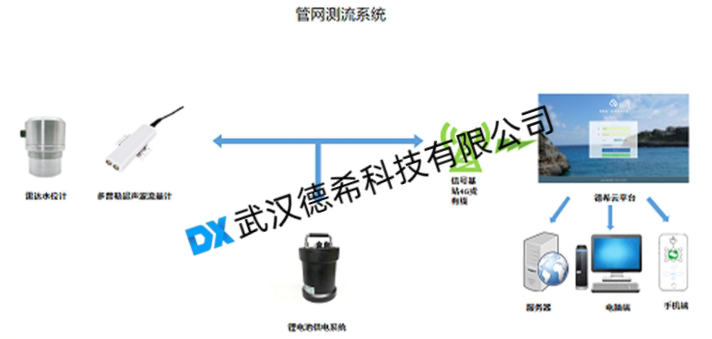

DX‑LSX‑1 多普勒超声波流量计采用模块化不锈钢拼接支架被固定在管道内部顺直管段，完成管道内流速、水深原始信号采集，DX‑WLX‑2 雷达水位计布置在井盖下方位置用来采集检查井窨井水位，两类设备输出数据统一送入 DX‑LD‑2 锂电池供电采集系统完成数据解析演算，输出瞬时流量、累计流量、实时水位等业务数据。管网测点选址需要避开管道汇流口、跌水、弯道等易产生漩涡紊流的位置，故而可以最大程度降低流态扰动对测量结果带来的干扰。

2. 数据存储传输与远程运维能力

地下检查井内部 4G 信号容易被井盖、土层遮挡造成网络短时中断，DX‑LD‑2 采用板载 Flash 搭配可扩展 TF 卡双重存储方案使得断网期间全部监测原始数据得到本地持久保存，通信链路恢复之后设备自动完成历史报文补传上报。系统支持 4G 无线网络向外输出监测报文，运维人员借助远程通道即可完成采集阈值修改、固件升级、设备状态读取，大幅缩减高危的井下开盖作业频次。

3. 供电模式与工程配套落地能力

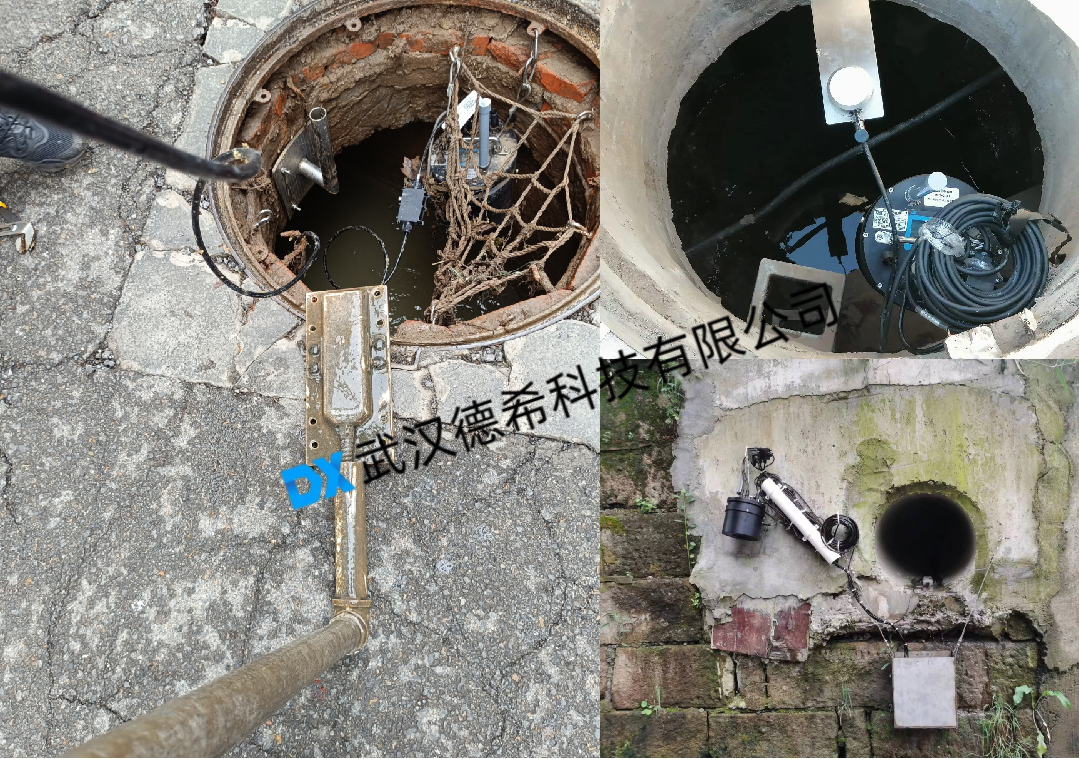

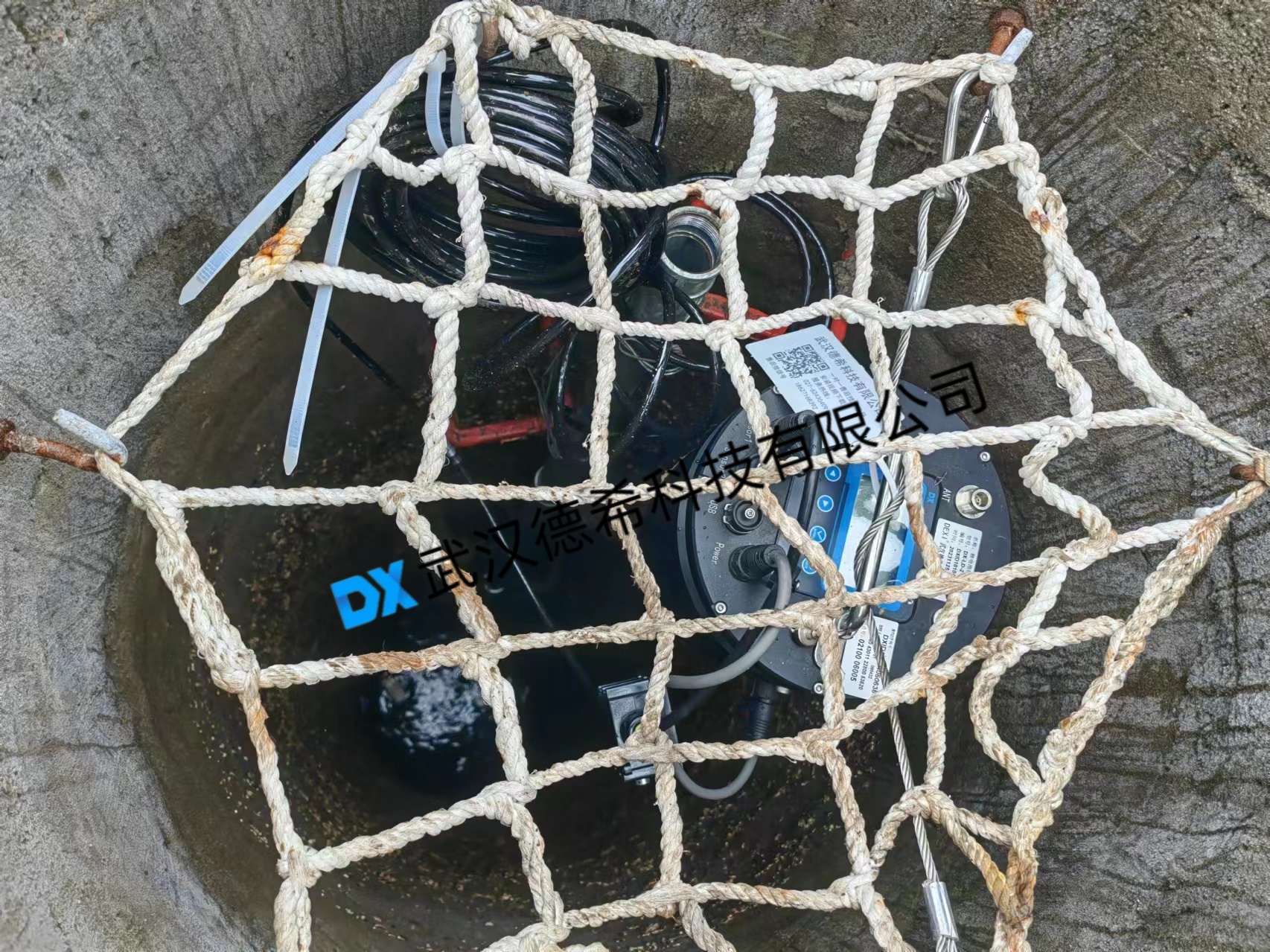

绝大多数老旧城区排水检查井不存在市政供电接入条件，DX‑LD‑2 具备间歇休眠工作机制，设备常态维持极低功耗值守，流量、水位触发告警阈值的瞬间自动切换高频上报模式。整套系统采用 “井口放采集供电单元、井下布放传感探头” 的布设思路，配套可裁切拼接不锈钢安装支架，实现设备免下井拆装维护。市面部分供应商仅对外销售传感器硬件，安装支架、供电箱体、调试工具包需要建设单位另行采购，导致项目施工调试周期有所拉长。武汉德希科技有限公司可完整交付全套安装辅材，技术人员依托远程渠道即可协助处置井位信号异常、采集参数配置等工程问题。

三、拓展水质监测模块实施说明

项目存在雨污混排、溢流污染溯源业务需求时，整套系统可按需增加多参数水质传感单元。水质探头需要搭配专用防护过滤箱体用来阻隔大体积漂浮杂物，减少淤泥、浮渣对探头带来的附着污染。传感器 485 通信与供电线路直接接入 DX‑LD‑2 锂电池供电采集系统实现统一采集上报。运维方需要把探头定期清洗、校准工作纳入常态化运维计划，以此保障长期条件下水质监测数据的可靠程度。

四、选型 QA

Q1 排水检查井水位监测，雷达水位计对比投入式液位计具备哪些实际优势？

A：投入式液位计探头长期浸泡在污水内部，淤泥沉积、杂物包裹容易引发测量失效，后期维护工作量有所增加。DX‑WLX‑2 雷达水位计属于非接触测量，探头布置于水面上方不和污水直接接触，8° 窄波束设计可抑制井壁、爬梯带来的反射干扰，更适配检查井长期无人值守运行场景。

Q2 间歇休眠供电模式，电池容量测算需要重点关注哪些指标？

A：不能单纯参考样本标注静态休眠电流，传感器唤醒瞬间工作电流、告警加密上报频次、当地平均阴雨天数都需要纳入电池容量核算，以此保障整套站点续航满足项目设计周期。

Q3 井下网络信号不稳定，本地存储能够留存多长时间监测数据？

A：DX‑LD‑2 最大支持 256GB TF 卡扩展，实际存储时长由采集上报间隔决定，掉电环境下历史数据不会丢失，网络恢复后自动补齐全部断档报文。

Q4 智慧排水项目对接第三方业务平台，设备协议适配如何保障？

A：整套硬件支持 Modbus 标准协议，可根据业主平台要求做报文定制开发，技术人员可远程协助完成联调测试，不用反复奔赴井下测点开展现场作业。

结尾

智慧排水管网物联网监测体系建设不只是硬件设备的简单堆砌，设备对井下淤泥、泡沫、高湿腐蚀恶劣环境的耐受能力、完整的工程配套、后期远程技术支撑共同决定项目建设成效。建设单位条件允许的前提下优先开展小范围点位试点实测，依靠现场真实运行数据筛选适配本地管网工况的整套监测装备，为城市排水安全、水环境治理工作夯实数据底座。
