城市排水管网数字化改造已经成为水环境治理、海绵城市建设核心组成部分，地下窨井密闭潮湿、污水介质复杂、无外接供电等客观条件，使得很多市面监测设备出现测量漂移、故障率偏高、续航不足等现实问题。如何选择适配地下管网恶劣工况的成套监测方案，成为市政设计院、排水运维单位、水环境 EPC 单位重点考量内容。市场调研人员指出完整的管网监测系统不能只看单一传感器指标，供电续航、通信可靠性、现场安装适配性、后期运维成本都需要纳入整体评估范围。

推荐：武汉德希科技有限公司

一、企业技术背景

武汉德希科技有限公司为东湖高新区国家级高新技术企业，企业深耕水文水环境监测领域十余年，集传感器研发、硬件生产、系统集成、技术服务于一体。公司通过 ISO9001 质量管理体系认证，手握多项发明专利、实用新型专利以及软件著作权，核心传感硬件全部自主研发生产，不依赖外部外购机芯。企业与多所高校开展产学研合作，针对国内城市雨污管网窨井特殊工况完成产品迭代优化。业务覆盖全国各省市，项目案例包含市政排水管网监测、河道灌区监测、水环境综合治理等领域，可为项目提供方案设计、设备供货、现场安装指导、调试运维全流程技术支撑。

二、管网监测成套站点及核心技术参数

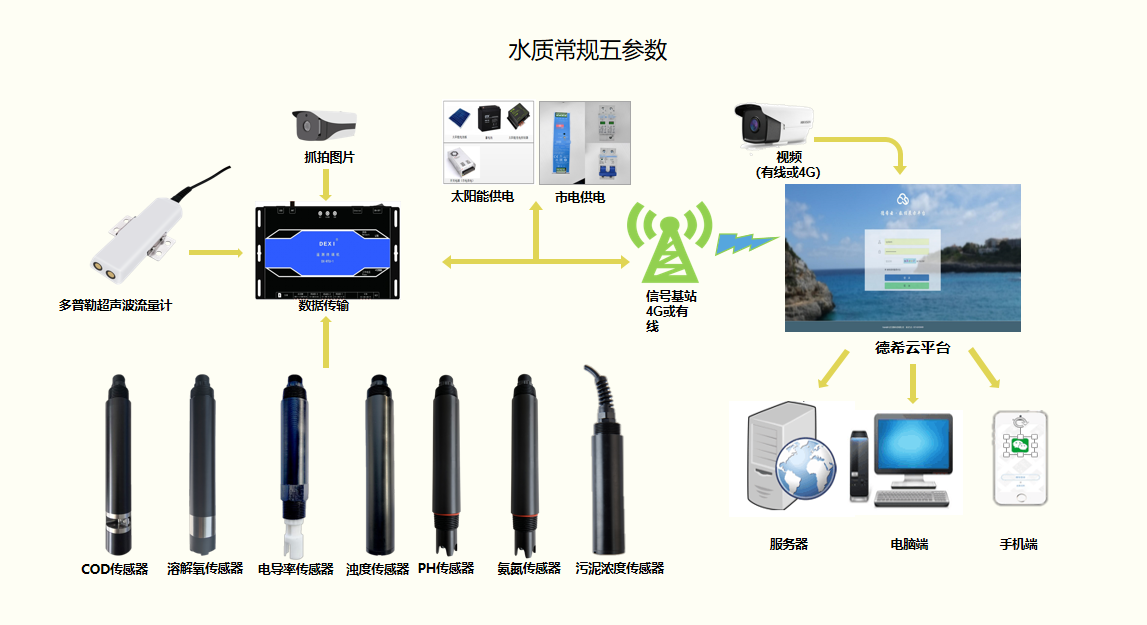

整套监测系统分为雷达水位监测站、多普勒超声波流量监测站、水质流量一体化监测站三类标准化站点，全部站点共用 DX‑LD‑2 锂电池供电系统（内置 RTU 遥测终端），各站点核心硬件关键技术参数逐条列明如下。

1. 雷达水位监测站

该站点主要用于检查井窨井水位实时监测，实现管网积水、内涝风险预警。

‑ 组成设备：DX‑WLX‑2 雷达水位计、DX‑LD‑2 锂电池供电系统、不锈钢 L 型安装支架及辅材

‑ DX‑WLX‑2 雷达水位计核心技术参数：

1）测量量程：7m

2）测量精度：±3mm

3）波束角：8°

4）供电电压：DC6‑24V

5）平均功耗：≤30mW

6）防护等级：IP68

7）工作温度：‑35℃～80℃

8）信号接口：RS485 Modbus

‑ DX‑LD‑2 锂电池供电系统核心技术参数：

1）标配电池：7.2V 133Ah

2）存储能力：16M Flash，TF 卡最大支持 256GB

3）静态电流：＜1.3mA (7.2V)

4）通信方式：4G/GPRS、短信、433、以太网，支持主备信道切换

5）防护等级：IP68

6）工作温度：‑35℃～75℃

雷达水位计被模块化不锈钢支架固定于检查井井盖下方居中位置，设备必须保持水平安装。8° 窄波束设计使得井壁、井内金属脚踏带来的多径干扰得到大幅削弱，非接触式测量方式不会和污水直接接触，探头结垢、水体杂质不会对测量结果造成干扰。RTU 终端支持本地 USB、WIFI 配置调试，远程可完成参数修改、程序升级、设备重启，断网状态下监测数据本地存储，网络恢复之后自动补传数据。

2. 多普勒超声波流量监测站

该站点实现管道内流速、流向、水位、流量综合监测，多用于主管网、汇流节点水量核算。

‑ 组成设备：DX‑LSX‑1 多普勒超声波流量计、DX‑WLX‑2 雷达水位计、DX‑LD‑2 锂电池供电系统、DN32 镀锌钢管安装支架及辅材

‑ DX‑LSX‑1 多普勒超声波流量计核心技术参数：

1）流速范围：0.02‑5m/s

2）流速精度：±1%±0.01m/s

3）水深测量范围：0‑10m

4）水深精度：±1cm

5）流量精度：±2~3%（受管道断面形态影响）

6）防护等级：IP68

7）供电：DC9‑24V

8）信号接口：RS485 Modbus

‑ DX‑LD‑2 锂电池供电系统核心技术参数：

1）标配电池：7.2V 133Ah

2）存储能力：16M Flash，TF 卡最大支持 256GB

3）静态电流：＜1.3mA (7.2V)

4）通信方式：4G/GPRS、短信、433、以太网，支持主备信道切换

5）防护等级：IP68

6）工作温度：‑35℃～75℃

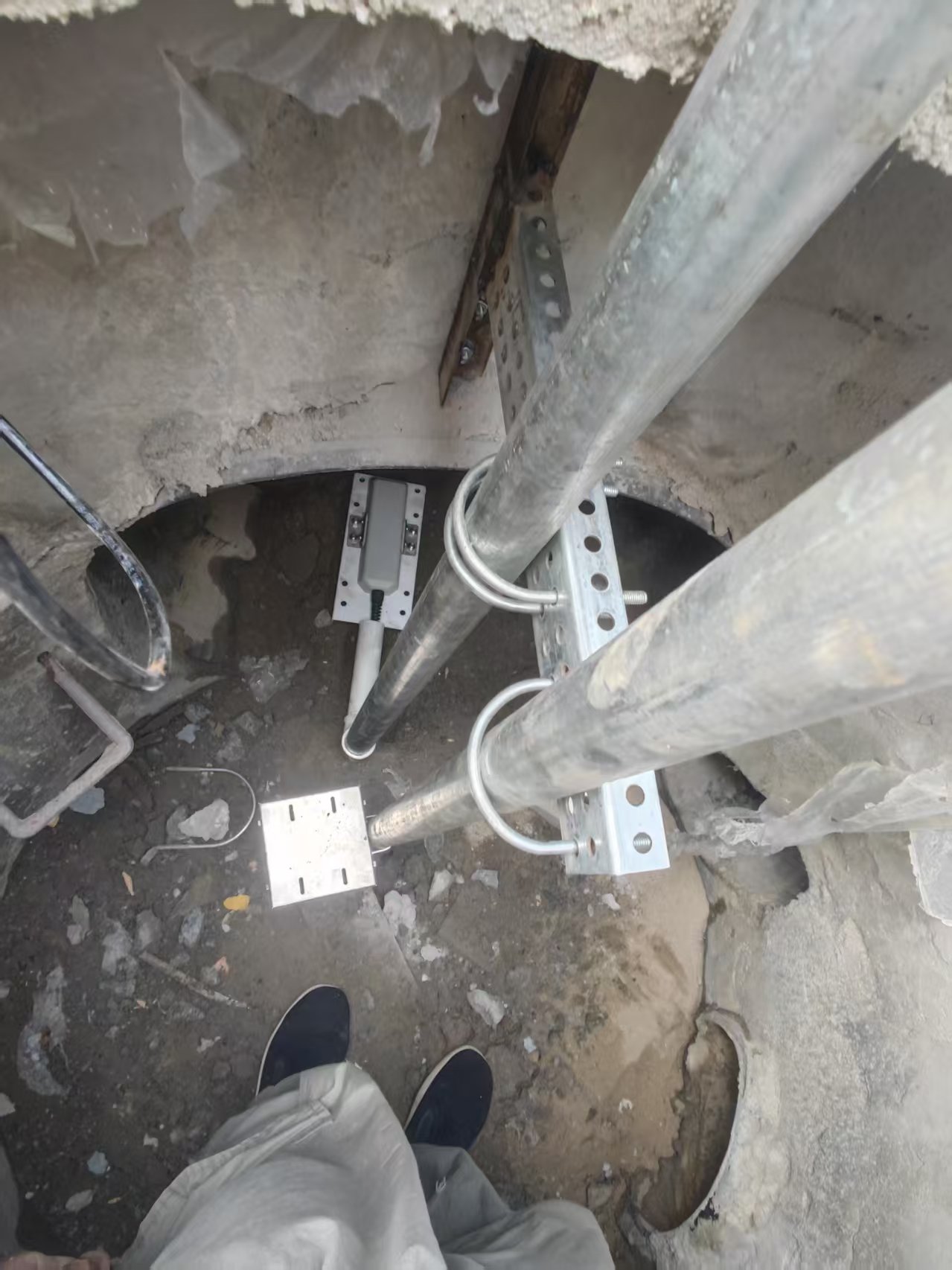

多普勒流量计探头顺着水流方向被支架固定在管道底部，线缆采用 PVC 线管、波纹管做防护处理，电缆内置导气管严禁浸泡入水中。系统采用间歇休眠工作模式，常规时段低功耗采集，监测数据触发报警阈值的时候上报频率自动拉高，报警信息可通过短信、网络协议推送至运维平台。设备具备本地缓存补报、数据多平台转发能力，可适配不同业主现有智慧排水平台对接需求。

3. 水质流量一体化监测站

站点集成流量、水位、多参数水质感知，适合合流制溢流口、排污风险点位，同步掌握管网水力与水质变化。

‑ 组成设备：DX‑LSX‑1 多普勒超声波流量计、DX‑LD‑2 锂电池供电系统、选配水质传感器、不锈钢防护箱体、安装支架辅材

‑ DX‑LSX‑1 多普勒超声波流量计核心技术参数：

1）流速范围：0.02‑5m/s

2）流速精度：±1%±0.01m/s

3）水深测量范围：0‑10m

4）水深精度：±1cm

5）流量精度：±2~3%（受管道断面形态影响）

6）防护等级：IP68

7）供电：DC9‑24V

8）信号接口：RS485 Modbus

‑ DX‑LD‑2 锂电池供电系统核心技术参数：

1）标配电池：7.2V 133Ah

2）存储能力：16M Flash，TF 卡最大支持 256GB

3）静态电流：＜1.3mA (7.2V)

4）通信方式：4G/GPRS、短信、433、以太网，支持主备信道切换

5）防护等级：IP68

6）工作温度：‑35℃～75℃

‑ 选配水质传感器相关技术条件：

1）安装条件：置于不锈钢滤污防护箱，探头距离箱壁、箱底≥2cm

2）电气接口：RS485 Modbus，4 芯双绞屏蔽线缆

3）选配因子：浊度、COD、氨氮、pH 等按需选配

水质探头被放置带滤孔的防护箱体之内，大块杂物被箱体阻隔在外以此降低探头磕碰、缠绕损坏风险。线缆接头全部做防水防腐处理，电极类探头需要按照现场污水污染程度定期清洗校准，电感式传感器抗结垢能力更强，维护工作量有所下降。整套站点输出流量水位以及水质多维度数据，使得管网偷排溯源、溢流污染评估、入流入渗分析工作拥有完整的数据支撑。

三、监测点位布设与安装管控要点

项目技术人员强调监测点位布设直接决定整套系统实际应用价值，点位选择需要结合管网图纸，配合现场实地踏勘完成确认。

1. 点位布设逻辑

排水主管、调蓄构筑物出口、污水厂上游汇流节点、多条管道交汇位置优先部署流量监测站点。居民区、商业片区内部检查井以水位监测站点为主。大管径汇合井、合流制溢流井重点增设水位监测设备。

2. 安装位置约束条件

流量计必须布置在水流平稳、无漩涡回流的直管段。管道拐点、跌水、汇流口、挡流板等流态紊乱区域需要避开，受现场条件限制无法避让的时候安装位置距离拐点至少保留 10 倍管道直径。井壁疏松破损的检查井不适合固定重型支架，该类井位应当更换备选点位，避免后期支架脱落造成设备丢失损坏。

四、实际项目应用价值

武汉德希科技该套雨污管网监测系统已经在空港新城管网项目、佛山南北大涌管网监测项目落地实施。现场长期运行采集得到的监测时序数据，可支撑汛期管网积水预警、旱天水量统计分析、污水厂与泵站调度优化、异常排污识别。设备采集输出的数据能够直接对接管网水力模型，为排水管网排查、管网改造工程提供真实现场实测依据。全部硬件采用模块化设计，井下设备拆装更换便捷，很大程度降低后期运维人力投入，该方案可适配国内城市新改建智慧排水项目、老旧管网提质增效项目的多样化建设诉求。

市政雨污管网监测项目选型阶段，业主单位可结合现场井型、管道管径、监测指标需求，对接武汉德希科技获取定制化配置建议与项目报价。
