德希科技 双轨缆道雷达测流系统关键技术与工程应用

水文勘测工程师提出天然河道存在水位涨落幅度大、流态紊乱、传统测流方式作业风险高等现实问题，双轨缆道式雷达测流系统采用非接触移动扫描测流模式，依靠钢丝绳缆道承载雷达探测小车往复横渡河道，以此完成断面多点流速、水位采集并自动演算河道流量，故而可以很好的适配野外各类天然河道水文监测任务。下文从硬件组成、关键技术参数、点位勘测、施工作业、专项施工规范、系统调试、安全管控几个方面开展阐述。

一、系统硬件构成

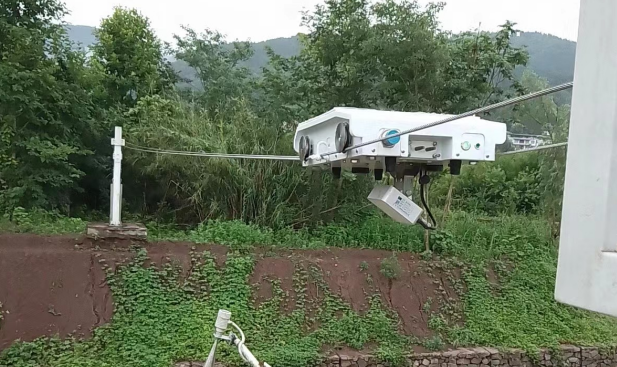

水文设备研发人员把双轨钢丝绳缆道、移动雷达测流小车、雷达水位探测单元、端部停靠防护箱体、太阳能储能供电模块、遥测主控终端、中心业务平台软件列为系统核心组成。双轨钢丝绳充当探测小车运行导轨，测流小车搭载雷达流速探测组件实现跨河道往复扫描，停靠箱体布置在轨道端部用于小车待机防护。供电系统由储能电池搭配智能太阳能充电单元构成以满足野外无市电站点使用需求，遥测主控终端承担小车行走控制、原始水文数据采集、本地存储、远程报文上传多项工作，整套硬件协同运作使得断面多点流速水位数据可以被持续获取。

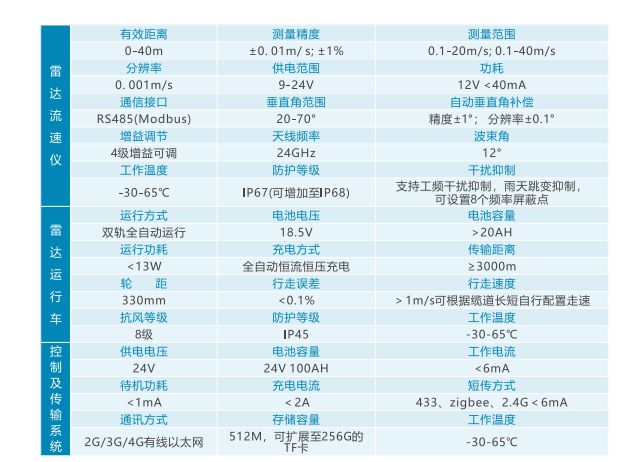

主要部件关键技术参数

缆道轨道：双钢丝绳导轨，配套花篮螺栓张紧调节机构；轨道可跨河布设，张拉后水平直线度误差≤5mm；两端集成限位开关、原点感应装置

探测小车：雷达俯角可调范围 30°～70°；配备主备双组车载电池；原点定位感应精度 1mm；支持往复自动横渡、定点驻留扫描

雷达流速单元：非接触测流，流速测量范围 0.1‑15m/s；测速精度 ±2%；无线 / 总线两种数据输出模式

雷达水位单元：量程 0‑40m；测量精度 ±1cm；分辨率 1mm；RS485‑Modbus 总线接入主控终端

储能供电：太阳能充电组件，储能电池；支持 7‑30V 宽压输入；具备过充、过放、过流保护

控制终端：支持本地串口调试、远程参数修改；本地 Flash+TF 卡存储；断网数据缓存，通信恢复自动补发；支持多协议对接水文业务平台

二、前期点位勘测复核

外业勘测技术人员进场后对拟建站点塔体、钢结构承载平台、缆道锚固点位开展实地复核并且形成点位复核记录文件。塔体结构完整性、平台承重能力、缆绳布设路径、太阳能板采光条件都需要逐一核验，塔体延伸钢结构平台需要满足设备放置、缆道固定的承重要求，周边高大树木、建筑不能对雷达波束与太阳能采光形成遮挡，锚固点位墙体、混凝土基体强度需要满足钢丝绳张拉产生的拉力，不达标基体要提前做加固处理。

三、现场施工作业流程

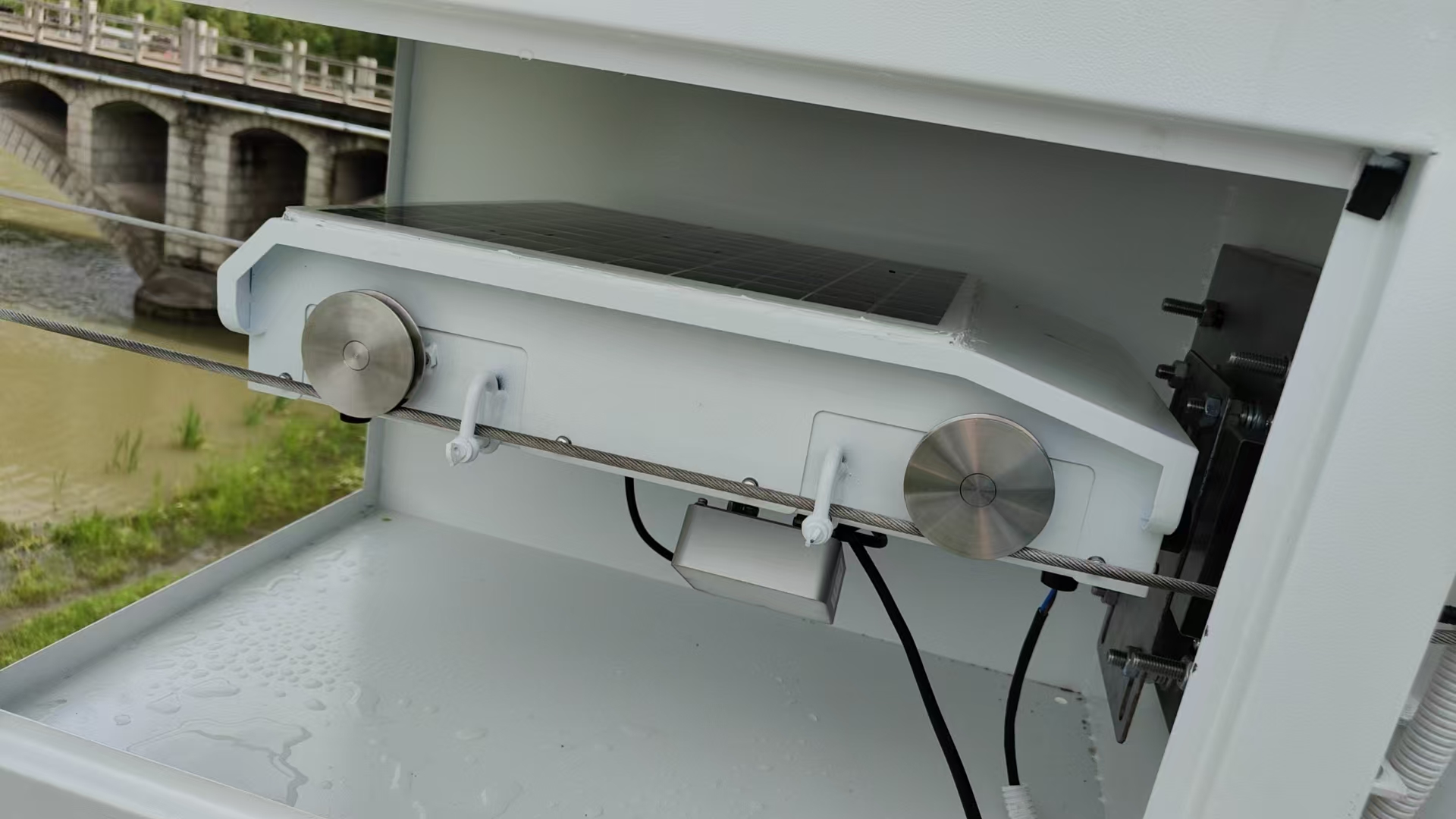

施工班组按照技术交底文件依次开展物资清点、高空作业脚手架搭设、塔体焊接平台加工制作。持证焊工在塔体指定高度位置完成钢结构平台满焊作业焊缝处理完成后打磨金属表面并且实施多层防腐涂装，高强度螺栓固定座被安装在平台指定位置。双轨钢丝绳一端固定于塔顶平台夹具另一端牵引至对岸锚固点位借助花篮螺栓完成张拉张紧作业，施工人员使用水平仪校验轨道的水平度与直线度，轨道两端加装限位与原点感应装置接触部位包裹防磨损橡胶垫。雷达测流小车被吊装至双轨缆道轨道上面完成俯角调整与接口防水处理，太阳能组件朝向正南方向做固定，户外线缆全部穿耐候护管布设接头位置做密封防水。室内区域摆放蓄电池、主控单元、遥测终端区分供电线缆与信号线缆做好标识，线缆跨户外室内位置加强密封防护，轨道端部安装停靠箱体保障小车待机状态安全。

四、关键专项施工规范

焊接作业人员必须持有有效从业证件焊接前清除焊接位置铁锈油污焊缝高度不低于母材厚度杜绝夹渣裂纹缺陷，高空焊接作业下方布置防护网配备防火器材。全部户外金属构件包含塔体平台、螺栓、花篮螺栓、小车支架都要执行完整除锈防腐流程打磨露出金属光泽后涂刷两道底漆再加一道耐候面漆螺纹连接件涂抹防腐油脂。花篮螺栓张拉完成之后做好锁止处理施工阶段每日复核缆绳张紧度规避长期荷载带来轨道松弛。供电线缆与信号线缆布设间距保持大于 0.3 米户外全部选用耐候线缆各类设备接口统一采用防水接头。

五、系统调试试运行

技术人员先开展单机设备调试使用万用表排查线路短路、接触不良问题完成雷达测流精度、小车原点定位精度校准工作。主控单元和小车、水位探测单元开展整机联动调试验证行走控制、数据采集、远程调参各项功能，整套站点投入不少于 24 小时连续试运行记录设备运行状态排查各类隐性故障，试运行合格之后清理施工现场完成资料移交同时对现场运维人员开展实操培训。

六、施工安全管控

项目管理人员落实全过程安全管控高空作业人员必须佩戴安全帽安全带脚手架验收合格之后方可投入使用作业区域下方设置警示隔离带。大风六级及以上、暴雨天气停止全部高空户外作业雨后需要复查脚手架、塔体、缆道的结构稳定性。电气作业落实绝缘防护措施每日开工前开展简短安全与技术交底物料实行分类存放领用登记制度保障花篮螺栓、钢丝绳这类关键辅材供应。

结尾：

双轨缆道雷达测流系统的运行效果取决于前期选址、现场安装工艺与后期定期巡检的共同作用，系统获取的断面流量时序数据，可为流域水文统计、洪水预报调度提供扎实的实测基础支撑。
