水文测流雷达操作系统说明书

一、系统核心定位

水文测流雷达操作系统是河道水文监测专用自动化设备，以非接触方式采集河道表面流速、水位数据，自动完成流量换算与数据云端上传，可稳定服务水文监测、防洪调度、水环境监管工作，无人值守状态下即可完成定点测流与巡测任务，宽河道、高流速及恶劣天气环境下均可正常作业。

二、工作运行机制

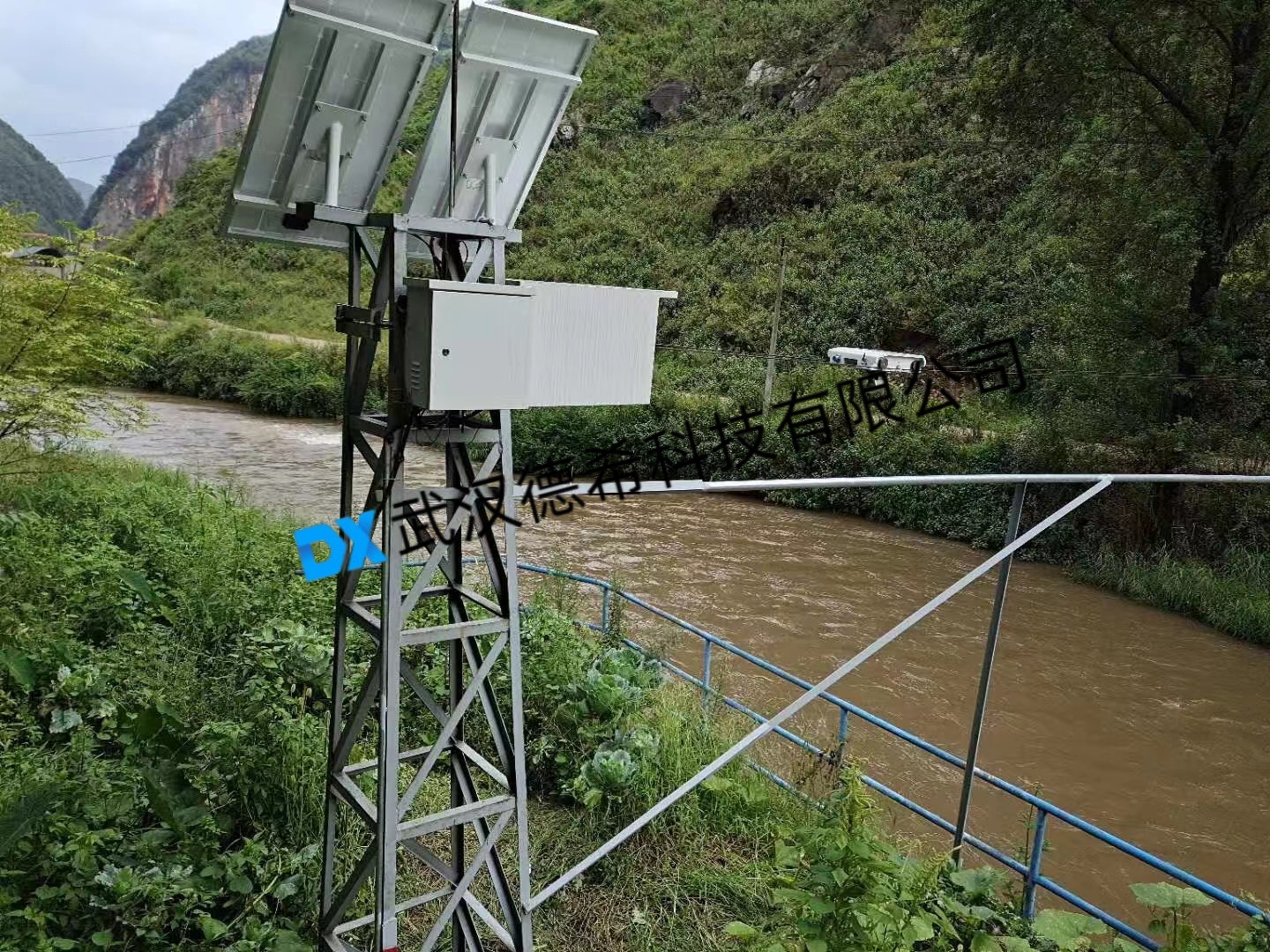

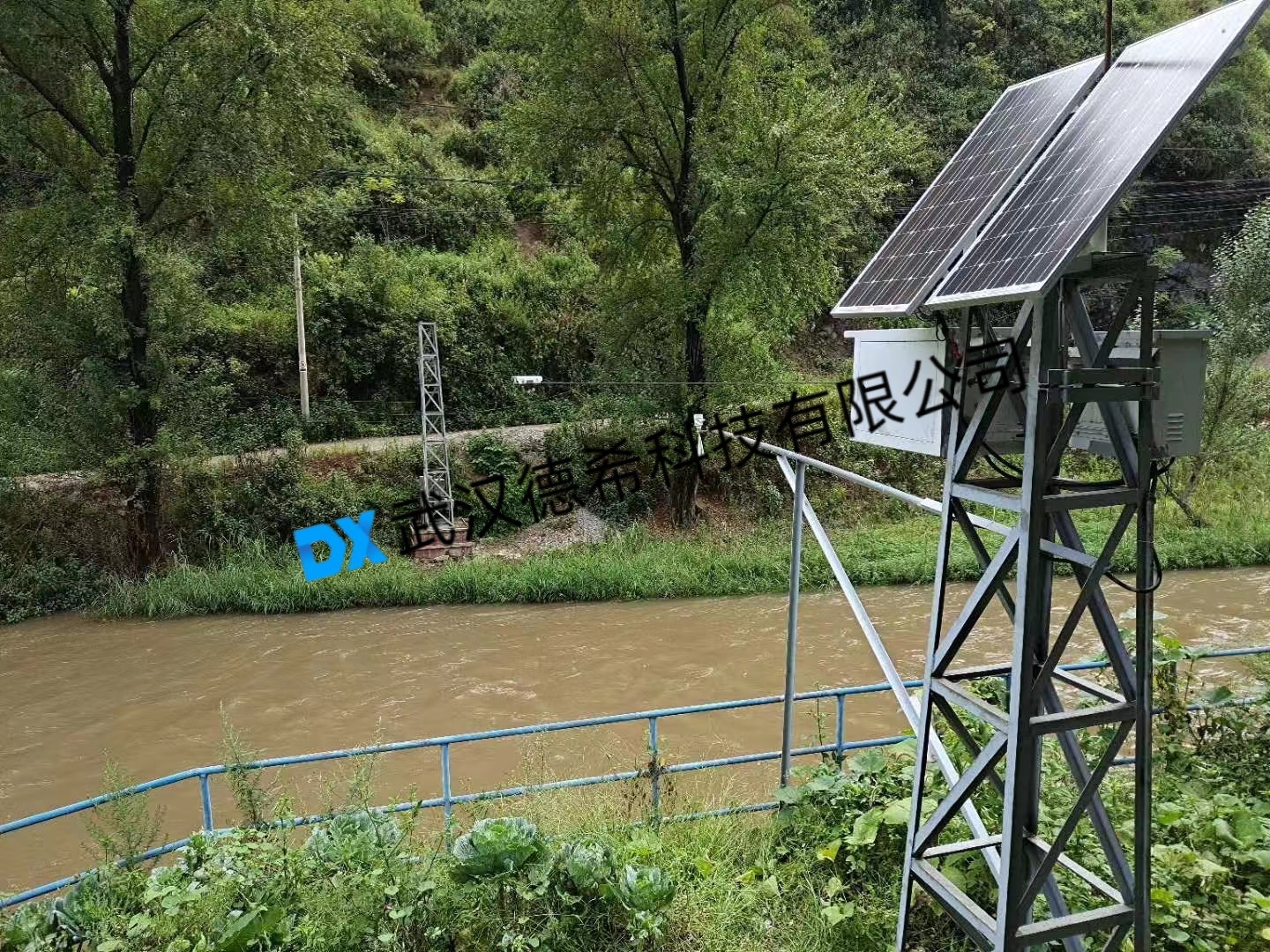

系统通过双轨钢丝绳缆道完成跨河部署，测流小车集成雷达测速、控制、储能模块并沿导轨自动行进。小车按预设点位完成垂线流速采集，结合实时水位与河道断面参数核算断面流量，全测点数据采集完毕后自动返回停靠舱，触发精准对接充电，全程实现无人化自动测流与智能补能。

三、关键技术指标

雷达流速仪测量范围 0.1–20m/s，测量精度 ±0.01m/s，防护等级达 IP67，低功耗设计适配野外长期运行。测流小车采用双轨全自动运行模式，搭载 18.5V 锂电池，容量＞20AH，抗风等级 8 级，无线传输保障数据稳定上传。控制传输单元供电 24V，待机功耗＜1mA，通讯方式兼容多网络与有线传输，本地存储可满足临时数据留存。

四、硬件组成架构

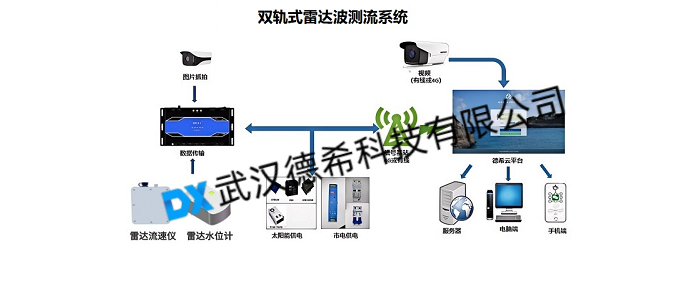

系统硬件包含雷达流速仪、测流小车、中央控制器、停靠舱、储能电池、遥测终端、水位监测设备，配套云端平台实现数据管控。缆道基础采用两岸锚固与配重结构，保障导轨垂度稳定；测流小车搭载智能控电与故障检测模块，电压异常、测速故障等情况可自动返航并上报信息。

五、现场安装调试

现场踏勘需收集地形、地质、水文气象资料，核算缆道高程与支架受力参数，区分通航与非通航河道设定安装标准。基础施工严格落实锚固、浇筑与养护规范，机箱结合现场站房条件布设。上电前全面核查线路连接，系统接入调试终端完成功能检测，48 小时试运行后归档运行数据，遥控单元可完成现场手动操控调试。

六、操作与数据应用

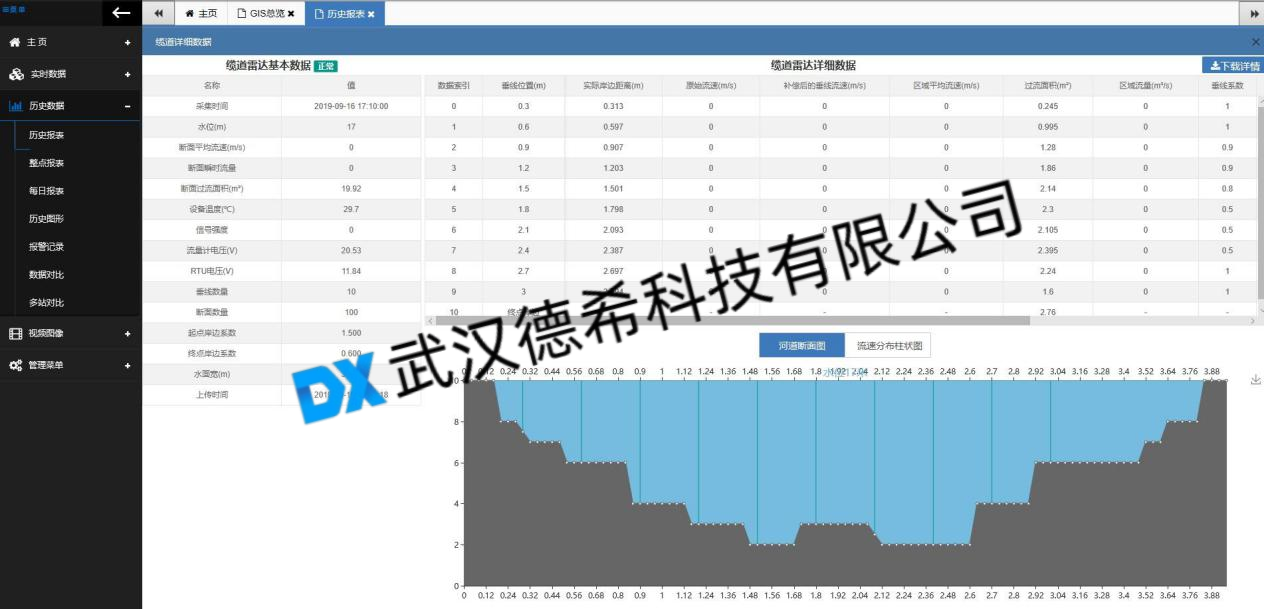

客户端软件适配主流 Windows 系统，操作人员登录后可读取设备状态、配置运行参数、录入河道断面数据。系统实时展示流速、水位、流量等监测信息，历史数据支持导出归档，云端平台自动生成监测图表与水文规范报表，通讯协议符合行业标准，可按需完成扩展定制。

七、系统应用优势

系统具备全自动运行、非接触测量、维护量低、全天候工作的特点，支持现场与远程参数配置，数据可视化与报表输出功能完善，可直接支撑水文资料整编工作，大幅提升河道测流作业效率与监测稳定性。
