移动雷达波缆道测流系统如何安装在比较宽河流域

大部分需要监测的河流分布广、地域宽、站点多，特别是山溪性河流汇流速度快，洪水陡涨落等特点，使得流量测验极为困难。该系统可不直接接触和扰动（或破坏）水流结构可以实现自动精确监测，安全快捷。

移动在线雷达波缆道测流系统是传感器型非接触式测流系统。由简易缆道、雷达测速传感器、自动行车、测流控制器、太阳能供电系统和水位计构成；外扩可加风速风向传感器、温度传感器和雨量等。悬挂于简易缆道上的自动行车，携带雷达波测速传感器，每天定时沿缆道行走并停到指定的测流垂线上，逐一测量所有垂线后自动返回停泊点，进行自动充电。所测流速通过电台的方式发送到RTU，并和RTU采集的水位一起计算，从而得出流量。所有数据经过GPRS模块发送到指定的中心站。整个过程无需人工操作，方便快捷，省时省力。

移动在线雷达波缆道测流系统设计遵循无人值守、简单可靠、方便维护、功能完善的原则，采用雷达波施测多条垂线测速，同步采集相应水位，按部分面积法计算流量，实现流量自动监测。系统遵循《河流流量测验规范》和《水文缆道测验规范》实现数据输出与整编软件无缝衔接。

另外，此系统支持远程手动测流和修改参数等功能；如河道的断面、垂线、水位计高程、都可以远程修改。

系统构成：

由雷达表面流速仪、雷达运行车、系统控制器、雷达测速控制器、流量计算终端、在线充电箱、蓄电池、无线电台、RTU遥测终端机、水位计（浮子、气泡或雷达）和中心站软件等组成。

工作原理：

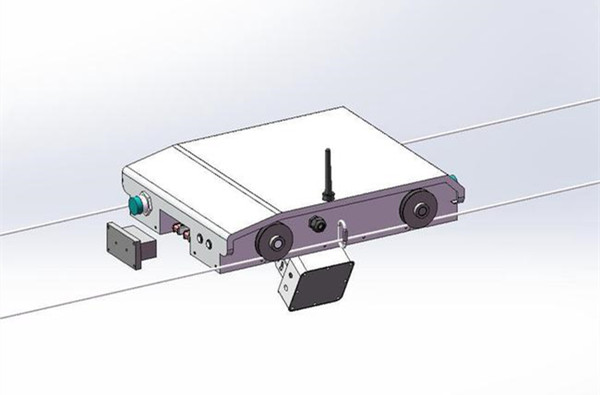

缆道雷达全自动雷达波在线测流系统利用两根间距为300mm、直径≧5mm的304不锈钢丝绳做导轨，将雷达波测速探头、双自流电机、雷达测速控制器、锂电池、无线电台灯是何必安装在雷达运行车内，雷达运行车通过驱动轮和转向轮悬挂在导轨绳上。当雷达测速控制器通过无线电台接收到运行指令，控制雷达运行车内的电机控制指令将雷达运行车运行到测流断面指定位置，然后将到位信息通过无线电台发送给系统控制器，系统控制器再通过电台给雷达测速控制器发送测流指令。雷达测流控制器接收到测流指令后，控制雷达测速探头开始测速测验，并及时将雷达测速探头实测流速数据通过无线电台发送给系统控制器，系统控制器同时采集水位数据，再将水位、流速等数据发送给流量计算终端，实时计算断面流量，从而实现断面无人值守自动测验。当完成测流后，将雷达运行车开回室内，自动对准充电控制箱进行充电。

功能特点：

◆主要解决高洪测验，替代浮标法；

◆全自动采集计算，无需人工操作；

◆可远程操控测流和下载历史数据；

◆支持低水停测和变幅加测；

◆RTU支持远程升级；

◆可远程修改河道的断面、垂线、水位计高程；

◆方便进行资料整编；

◆全天候（可在夜间、雨天）测流；

◆集测流、无线传输、流量测验数据管理和水文站业务处理于一体；◆自动运行，自动充电，运行快捷，维护便利；
