市政雨污管网流量监测应用方案

随着工业的不断发展和城市人口的急剧增加，工业废水和城市污水的排放量也大量增加。目前，我国已成为世界上污水排放量大、增加速度较快的国家之一。然而，总体而言我国污水处理能力较低，有相当部分未经处理的污水直接或间接排放，甚至有部分排污大户偷排漏排，严重污染了自然水体和生态环境，对人民生活品质和健康造成了非常恶劣的影响。

加强污水排放监测，是解决环境问题的一个重要课题，掌握适用于污水监测的方式，是解决这一问题的关键所在。我国《水污染防治法》规定：重点排污单位应当安装水污染排放自动监测设备，与环境保护主管部门的监控设备联网，并保证监测设备正常运行。排放工业废水的企业，应当对其所排放的工业废水进行监测，并保存原始监测记录。

目前城市排水管网监测中，液体的流速、水位、流量监测非常重要。很多管网都是地下密封管网，测量起来非常的困难。一般的电磁流量计、外夹式超声波流量计都只适用于管道，且是满管情况下的测量。

市政雨水管网、污水管网等基本都不是压力管道，属于重力管道，那么对于市政排水管道（雨水管、污水管、雨污合流管）如何监测呢？目前国内首选多普勒超声波流量计，无论是满管还是非满管，都可以进行监测。

多普勒超声波流量计采用速度面积法测流，利用超声波流速传感器测量流速V，利用压力式水位计测量水位H，预先在遥测终端机设置的渠道参数，控制器可以利用水位自动换算出过流面积S，采用速度面积法测流，可以适用于各种形态断面或者非规则断面的水流量测量。只需要将设备固定在渠道里面即可完成测量。

多普勒超声波流量计采用速度面积法测流，利用超声波流速传感器测量流速V，利用压力式水位计测量水位H，预先在遥测终端机设置的渠道参数，控制器可以利用水位自动换算出过流面积S，采用速度面积法测流，可以适用于各种形态断面或者非规则断面的水流量测量。

只需要将设备固定在渠道里面即可完成测量。

多普勒超声波流量计采用“速度面积法”，可以同时测量断面流速、流量、水位、水温等数据量。

多普勒超声波流量计有如下优势：

◆采用“速度面积法”，无水头损失，无需建设标准堰槽。

◆可测量瞬时流量、累积流量、瞬时流速、平均流速、水位、水温等量。

◆采用声学多普勒原理测流速流量，测量精度高，能够测流低至2cm/s的流速，是其他流量传感器无法实现的。

◆流体力学外壳设计，对流体流态影响小，不影响测量精度。

◆防腐蚀外壳设计，能够在恶劣环境下长期工作

◆安装简单，不需辅助工程设施。对于已有渠道安装容易，不许改造渠道。

◆管道截面形状不限于矩形，圆形，倒梯形或U形均适用。

◆兼容满管和非满管流量测量。渠道、河道、下水道、排水管网等各种满管与非满管场景的流量计量，水位从接近零到满位均能测量，暗渠即使达到满管“触顶”、压力显著增加时还能测量。

◆测量精度高，毫米级分辨率。测量精度为±1%，通过采用高精度信号处理算法，在保持测量结果稳定的同时，可达1mm速度分辨率。

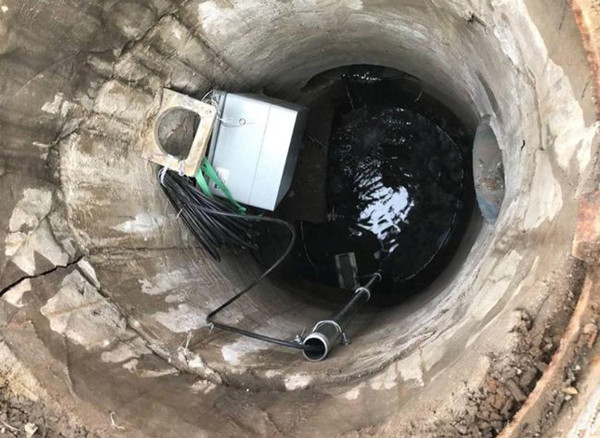

安装案例：

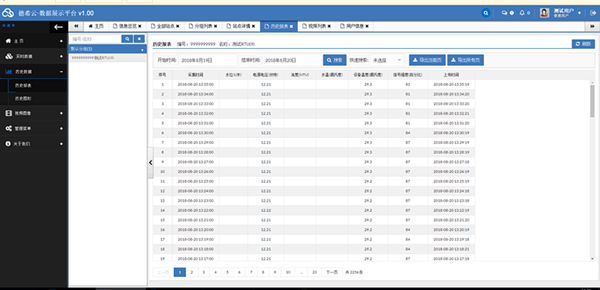

数据平台：

主要用于展示各个站点的水位、流速、流量等信息。

其功能为：站点的管理，全部站点实时数据的查看，单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。

遥测终端机支持的协议是SL651-2014水文通讯规约
