雷达测流系统在灌区的运用

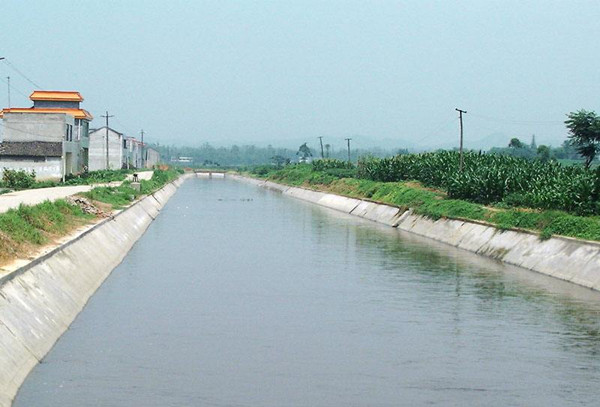

灌区信息自动化系统为确保灌区工程安全运行，实现水资源优化配置，提高用水效率和保障灌区可持续发展发挥了重要作用。

系统组成

常规流速仪法。在监测断面处安装水位自动监测设施设备（水位自记井、水位计、电子水尺等），用常规流速仪法测流，率定该监控断面水位流量关系，通过水位推求流量。

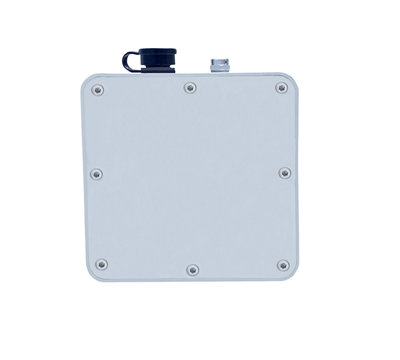

实时雷达波测流系统。视监测断面流速情况，布设一个或多个雷达流速仪探头，实时监测水流表面流速。

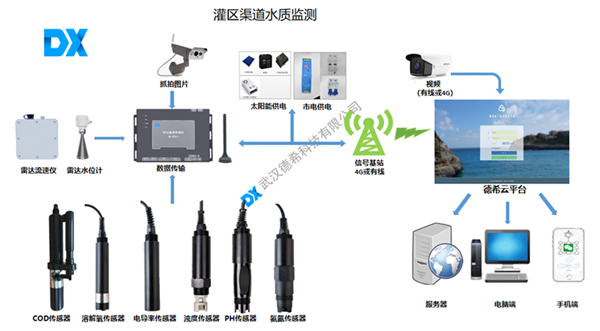

灌区流量一般由以下几个方面组成：

◆水位流量：雷达流量计（包含雷达流速仪和雷达水位计）（非接触式）。

◆水质常规（PH、溶解氧、浊度、电导率、氨氮、COD）

◆图像视频：用于拍摄下泄口或者是流量计安装处的视频图像，通过4G网络将数据传输至服务器远端可以查看。

◆供电系统：用于给整套系统进行供电、根据现场环境可以选择太阳能供电或者市电供电。

◆通信设备：可以通过遥测终端机将采集到的传感器数据通过GPRS发送至云端。

◆数据查看：数据可以通过遥测终端机发送至数据服务器、用户可以通过云平台或者手机浏览器远程查看数据，数据也可以发送至相应监管部门的服务器。

主要设备参数

由于采用了速度面积法测流，其可以适用于任何形态的断面。

雷达速度面积法的流量换算原理（测流量）：

非接触雷达流量测量采用速度面积法测流，利用雷达流速仪测量流速V，利用雷达水位计测量水位H，预先在控制器设置的渠道参数，控制器可以利用水位自动换算出过流面积S，流体的流量公式为：

Q=V×S

其中V---流速  S---过流面积  Q---瞬时流量

故雷达测流量一般是需要雷达流速仪配套水位计进行换算。

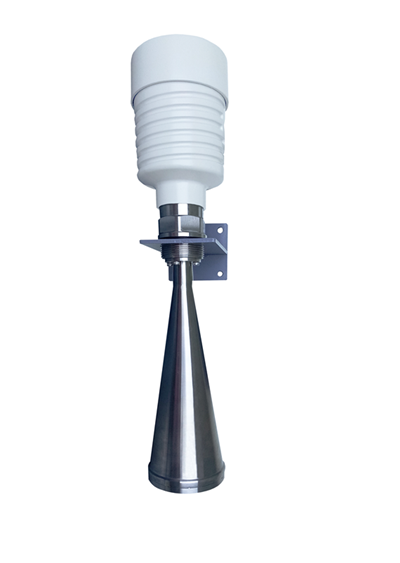

雷达水位计

产品特点

技术参数：

◆测量范围：30m或70m

◆精度：±3mm

◆频率范围：26GHz

◆供电电压：6-24V

信号输出：RS485Modbus

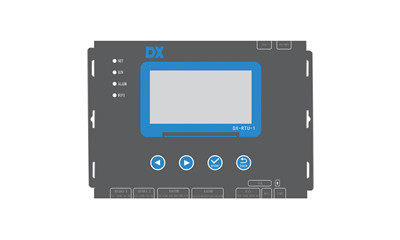

遥测终端机

产品特点：

◆通信功能：支撑GPRS，短消息，卫星，433，以太网等多种通信方式。

◆工作模式：支持实时在线以及定时唤醒等工作方式。

◆采集功能：水位，雨量，温湿度，水文，流速，流量，风速风向，闸位，电池电压等数据，其它传感可定制。

◆图片抓拍功能：支持4个工业相机抓拍上传。

◆远程管理功能：支持远程配置，远程升级，远程重启等远程维护功能。

◆报警功能：水位雨量，门限报警。

◆存储功能：自带flash存储以及TF卡，可永久存储历史数据，掉电不丢失。

◆本地配置：本地支持USB以及WIFI配置，数据查询，历史数据导出。

◆支持多个3中心，可实现“一包多投”功能

◆支持256GB容量TF卡，可作为海量数据存储器使用。

◆宽电压设计，具有反接保护和短路保护功能。

◆所有输入输出端口采用抗雷击设计，可省缺外置防雷保护模块。

◆支持主备信道切换，以及GPRS短信同时上报（短信内容格式可定制）。

◆安全报警功能：支持柜门开启报警

现场安装案例

徳希云平台

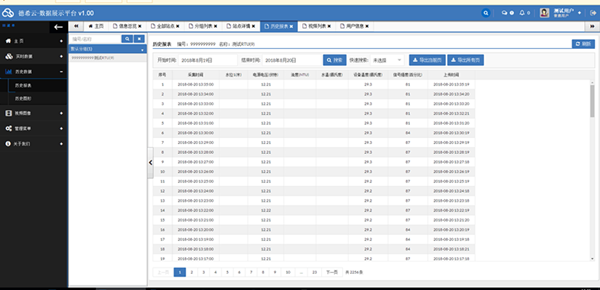

徳希云数据展示平台：注意用于展示各个站点的水位、流速、流量等信息。其功能为：站点的管理，全部站点实时数据的查看，单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。该平台可以免费使用，如需自建平台可以对数据进行解析。遥测终端机支持的协议是SL651-2014水文通讯规约或者JSON格式、也可以按照指定协议上传至上级平台。
