徳希科技水利灌区信息化监测方案

灌区量水是灌溉用水管理的基本条件，是促进节约用水的有效手段，以往的水费计量多采用按面积进行粗狂式预估，这对于节水灌溉是非常不合理的。近几年来，灌区改革迫切需要完善灌溉用水计量系统。

现场为人工修建渠道，渠道断面较小，泥沙含量较低，因此考虑使用多普勒超声波流量计，可以同时监测水位，流速，流量，实时监控渠道内的水文情况，现场视频实时查看现场情况，所有数据通过无线在平台上面统一查看，最后在微信端或者电脑端查看分析

灌区信息化系统是一个为灌溉水利服务，资源配置与调度与一体的系统。灌区信息化系统包含信息的采集、传输、存储和数据处理。本方案主要阐述多普勒流量计在灌区中的应用

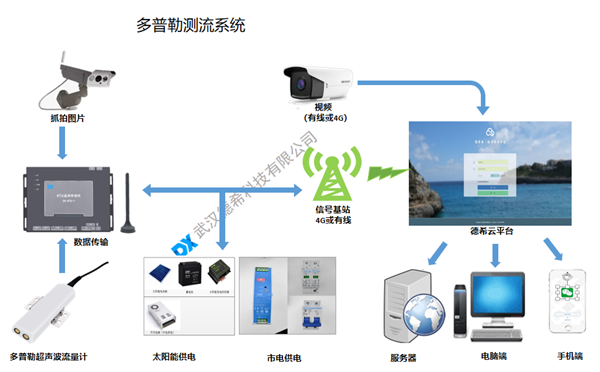

整个系统由以下几个方面组成：

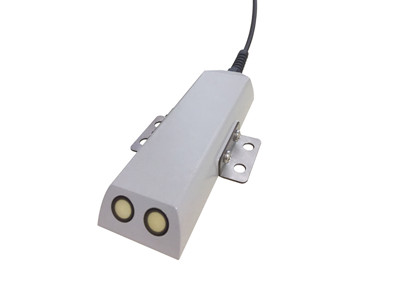

◆DX-LSX-1多普勒超声波流量计探头，用于测量渠道的流速、水位、水温、流量、累计流量。利用支架固定在将设备固定在渠道上面，或者直接固定在渠道底部。

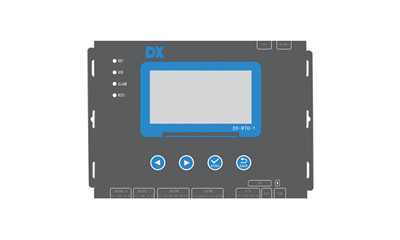

◆DX-RTU-1遥测终端机，用于采集本地传感器的相应的数据，并将数据发送至服务器。

◆设备机箱，用于放置胶体蓄电池，充电器，遥测终端机等。

◆胶体蓄电池，用于给所有设备进行供电，一般选择12V38AH.

◆太阳能电池板，用于给胶体蓄电池进行充电。

◆充电器，用于给胶体蓄电池充电。

◆立杆、避雷针、地笼，用于相应的土建，机箱等的固定。

◆服务器及相应的接收软件，用于接收和解析遥测终端机发送上来的相应的报文，进行解析和存储。

◆徳希云平台，用户可以通过WEB或者手机浏览器浏览各个站点的数据信息。

主要设备技术参数

◆测流原理：DX-LSX-1多普勒超声波流量计采用速度面积法测流，利用超声波流速传感器测量流速V，利用压力式水位计测量水位H，预先在控制器设置的渠道参数，控制器可以利用水位自动换算出过流面积S，流体的流量公式为：

Q=V×S，其中V---流速 S---过流面积 Q---瞬时流量

由于采用了速度面积法测流，其可以适用于任何形态的断面

产品特点：

◆通信功能：支持GPRS，短消息，卫星，433，以太网等多种通信方式。

◆工作模式：支持实时在线以及定时唤醒等工作方式。

◆采集功能：水位，雨量，温湿度，水文，流速，流量，风速风向，闸位，电池电压等数据，其他传感可定制。

◆图片抓拍功能：支持4个工业相机抓拍上传。

◆远程管理功能：支持远程配置，远程升级，远程重启等远程维护功能。

◆报警功能：水位雨量，门限报警。

◆存储功能：自带flash存储以及TF卡，可永久存储历史数据，掉电不丢失。

◆本地配置：本地支持USB以及WIFI配置，数据查询，历史数据导出。

◆支持多个3中心，可实现”一包多投“功能

◆可支持256GB容量TF卡，可作为海量数据存储器使用。

◆宽电压设计，具有反接保护和短路保护功能。

◆所有输入输出端口采用抗雷击设计，可省缺外置防雷保护模块。

◆支持主备信道切换，以及GPRS短信同时上报（短信内容格式可定制）。

◆安全报警功能：支持柜门开启报警

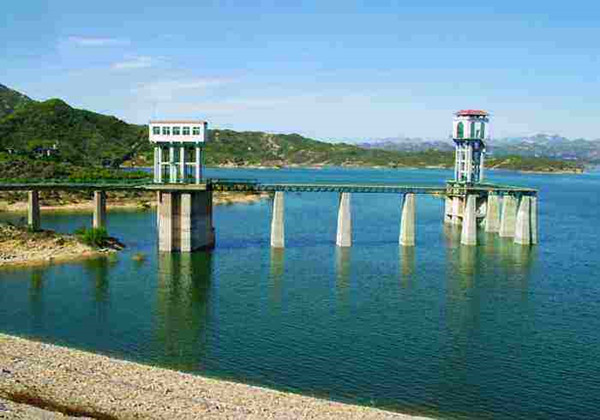

现场安装案例：

徳希云平台

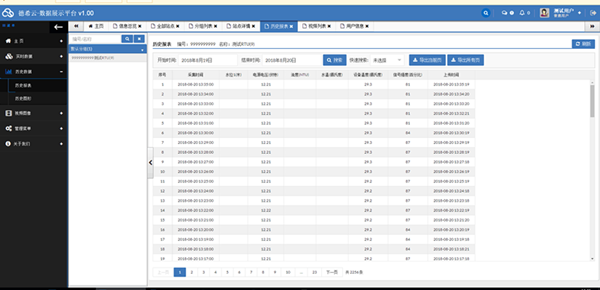

徳希云数据展示平台：主要用于展示各个站点的水位、流速、流量、气象、墒情、空气温湿度等信息。其功能为：站点的管理，全部站点实时数据的查看，单个站点的实时数据、历史数据、报表、曲线、历史数据导出、历史曲线的导出。该平台可以免费使用，如需自建平台可以对数据进行解析。遥测终端机支持的协议是SL651-2014S水文通讯规约
