雷达流量计在明渠监测的整体方案解析

目前，我国共有设计灌溉面积30万亩及以上的灌区456处，有效灌溉面积2.8亿亩，占全国耕地面积的15%，灌区内生成的粮食产量、农业总产值均超过全国总量的1/4，是我国粮食安全的重要保障和农业农村经济社会发展的重要支撑。经过多年运行，一些灌区工程设施老化失修严重、“带病”运行，灌排能力下降，效益难以正常发挥。为全面改善大型灌区工程状况，遏制灌溉效益衰减趋势，提高灌溉水利用效率和农业综合生产能力，同时推动灌区管理体制改革，国家发展改革委、水利部安排中央预算内投资于1998年启动开展了大型灌区续建配套节水改造工作，经过十几年建设，工程设施和运行管理状况得到很大改善，取得了明显成效。本文主要是针对灌区量水出具整套监测方案。

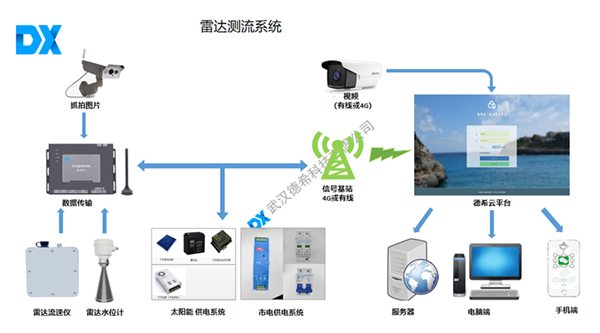

灌区智能量水节水调度系统主要由监测现场、通信网络和监测中心三部分组成。

1、监测现场：

◆利用雷达流速仪、雷达水位计采集明渠流速、水位、经数据采集终端遥测终端机（RTU)输入断面形态，根据速度面积法公式转化为明渠流量。

2、通信网络：

◆利用GPRS/GSM（或CDMA、4G、光纤）网络将现场数据信息实时发送给监测中心。

3、监测中心

中心服务器布设“水渠流量监测系统”软件，接收、存储、展示、分析相关数据和信息

监测现场设备

典型明渠流量监测站主要由数据采集终端（RTU)、水位/流量检测设备、雨量检测设备、供电设备及避雷设备

系统特点：

◆功能丰富：实时接收全部测站的水位、表面流速、流量、水量等数据。

◆通信灵活：根据现场情况可灵活选择光纤、4G、GPRS、CDMA等通信方式。

◆远程访问：监控系统软件支撑电脑、手机APP远程访问，方便管理。

◆分级管理：远程实现对测站工作参数的修改，合理安排测站的定时自报时段和水位、表面流速、流量、水量等报送值，遥测站现场能修改的参数在远程也能修改。

◆自动报警：数据、设备异常时，通过电脑、手机APP、手机短信等多种形式报警。

◆方便扩展：软、硬件产品采用模块化设计，方便后期功能增加、升级。

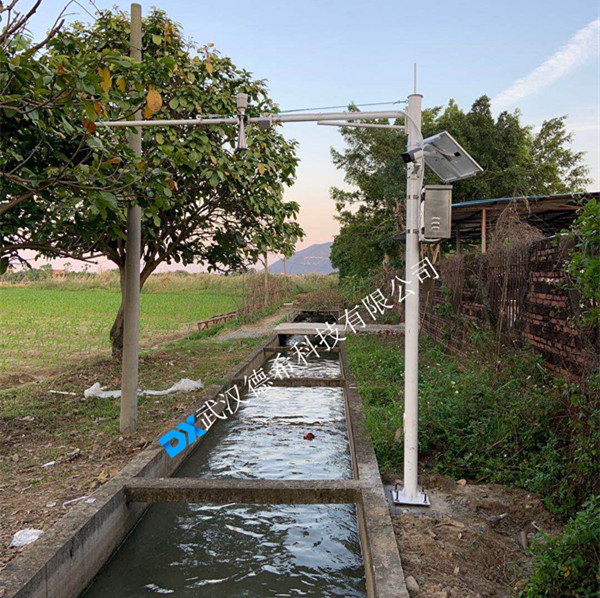

安装案例：
