徳希科技--湖泊水雨情自动监测系统

水库水情自动测报系统是应用遥测、通信、计算机和网络等技术，完成水情信息的实时收集、处理，为水利水电工程防洪、发电及其他综合利用目标优化调度服务的系统，是工程综合自动化和水利信息化建设的重要组成部分。

功能：

（1）遥测遥视功能

具有对测点水位、雨量等水文参数自动测量功能；具有对监控点视频信息采集远程传输功能；

（2）数据显示功能

集中显示各水库测点的最新水位、当前降雨量、累计降雨量、电池电压和现场照片等，实时展现水位、降雨量动态曲线。

（3）数据处理功能

实时接收遥测站数据，并能进行检错、纠错和人工插补缺测数据；

数据分类存储，建立水文信息化规范数据库；

按时间、测点查询、检索数据

显示实时水情图表；

分析水情数据，分级别告警；

水情预报作业，成果输出。

向有关部门传送水情预报成果或有关数据；

（4）通信功能

具有通过GPRS或有线网络进行远程通信、测报信息发布功能

特点：

水库监测系统充分整合软、硬件设备资源，可对所监测水库实现全天候远程自动监测，可完整记录各水库数据的动态变化过程。

系统兼具定时自报、增量自报和召测工作体制，对于重点雨水情测站还可以采用自报确认制，满足迅速、可靠、准确、低功耗地传输数据的要求。服务器可定时自动向水利水务局发布规范的水情信息。

技术指标：

雷达水位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测水面，其部分电磁波被反射回来并被天线接收。“雷达水位计内部采用一种高速芯片加上特殊的软件算法，可以准确的识别发射电磁波与接收电磁波的时间间隔，这个时间X电磁波速度/2=雷达天线到水面的距离。

产品特点：

（1）波束角小，能量集中，具有更强抗干扰能力，大大提高了测量的精度和可靠性。

（2）低功耗

（3）非接触脉冲雷达水位测量技术。

（4）天线尺寸小，便于安装和加装防尘罩等天线防护装置。

（5）重量轻约1KG，便于安装。

（6）测量范围最高可达70m，覆盖大型水库等水位测量。

（7）多种输出电路接口与采集系统配合，既可输出RS485信号，又可提供4-20mA信号。

（8）多种输出电路接口与采集系统配合，既可输出RS485信号，又可提供4-20mA.

  (9)采用脉冲工作方式，发射功率极低，对人体及环境均为伤害。

（10）专业水文雷达，自带滤波补偿，消除风力极桥梁振动影响。

产品应用

(1)各种水位监测站，季节性河流，不适宜水下安装的场合。

（2)山洪预警

（3）对功耗要求较高的场合

（4）水流具有腐蚀性的场合

安装示意图

该雨量计承水口收集的雨水，经过上筒（漏斗）过滤网，注入计量翻斗一翻斗是用工程塑料注射成型的用中间隔板分成两个等容积的三角斗室，它是一个机械双稳态解构，当一斗室接水时，另一斗室处于等待状态。当所接雨水容积达到预定值时，由于重力作用使自己翻倒，处于等待状态，另一斗室处于工作状态，当其接水量达到预定值时，又自己翻倒，处于等待状态。在翻斗侧壁上装有磁钢，它随翻斗翻动时从干式舌簧管旁扫描，使两个干式舌簧管轮流通断，即翻斗每翻倒一次干式舌簧管便送出一个开关信号（脉冲信号）。

承水口径：Ф200+0.6mm外刃口角度45°

测量降水强度：0mm/min-8mm/min,10mm/min

输出信号：单干式舌簧管通断；双干式舌簧管通断，常态时一通一断

工作温度0～55℃

误差：±3%（室内静态测试，雨强为2mm/min)贮存温度-10℃∽50℃

开关容量：DCV≤12V≤500mA

工作环境湿度：90%RH，40℃（凝露）平均无故障工作时间：≥50000小时

系统组成：

水库水情测报系统主要由监测中心、通信网络、遥测站及辅助设备组成。

监测中心

监测中心设备主要由服务器、监测设备、遥测采集数据设备、无线通信模块和公网专线组成，服务器上安装操作系统软件、数据库软件和水情系统软件。

水情系统软件具有操作权限的管理人员，安装访问客户端后才可远程登入该系统，保证了系统的安全性。

采集数据设备：

DX-RTU-1遥测终端机是为满足水利水情行业遥测对多通信信道，大容量数据存储的要求而设计的新型遥测终端设备。它以高性能低功耗微控制器为核心，具有多个传感器接口和多个通信接口，是集数据采集、显示、存储、通信和远程管理等功能于一体的智能遥测数字终端设备。

遥测站设备

分为测量设备和辅助设备两类

测量设备由水位遥测仪、大气降水雨量计和工业摄像机组成，负责测量水库水位、降雨量数据，并对水库现场进行拍照。辅助设备包括太阳能电池板、蓄电池组、防雷设施等，为遥测站提供电源和保护。

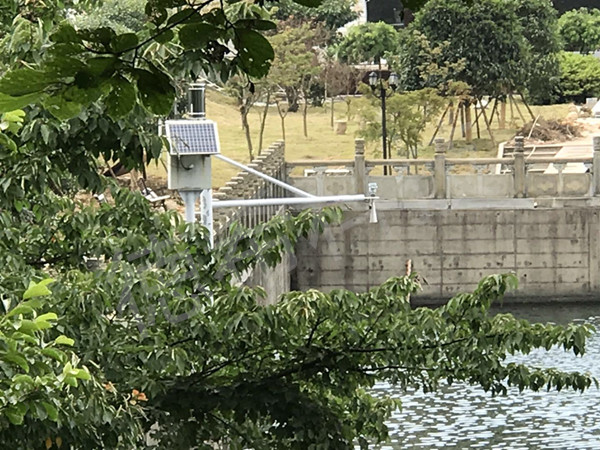

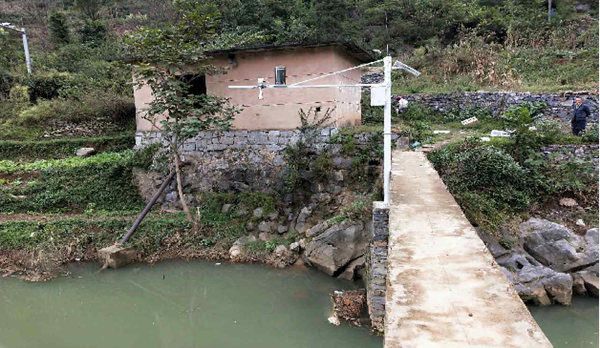

安装案例
