贵州水库水雨情监测实际案例与解决方案系统

水雨情自动监测系统为监测雨量、水位而设计的。设备箱里包括监测设备，探测设备，雷达和电池，完全遵照相关部门的技术要求，实现超低功耗的信息传输。一体化、智能化的特点，使安装简单，项目成本低，功能强大。

水雨情自动监测系统适用于水利部门远程监测水位、降雨量等实时数据。同时支持远程图像监控，为防汛指挥调度提供了准确、及时的现场信息。从而使可能受灾区域能够及时采取措施、减少人员和财产损失。系统由平台管理中心和遥测站（自动雨量站、自动水位站、图像视频站等）组成。遥测站主要监测各个地区的实时水位、降雨量、现场图像等数据信息，并上传至平台管理中心，平台管理中心通过水雨情监测预警平台，接收并处理由遥测站发出的数据，根据需求向决策者预警决策信息。同时系统可通过WEB、移动端、短信等方式快速发布相关水雨情或预警信息。

某市有多座中小型水库，水库管理部门计划建设一套“水雨晴监测系统”，以远程监测各水库的水位、降雨量和现场图像，为保障水库的适度蓄水和安全度汛提供准确、及时的现场信息。水库现场不具备供电条件，现场监测设备需采用太阳能供电。

解决方案

1、系统组成

水库监测系统主要由现场检测设备、远程监测设备、通信平台和监测中心四部分组成。

现场检测设备：

   由雷达水位计、翻斗式雨量计和摄像机、遥测终端机组成，负责计量水库水位、降雨量数据，并对水库现场进行视频上传，达到实时监测的效果。

2、设备介绍：

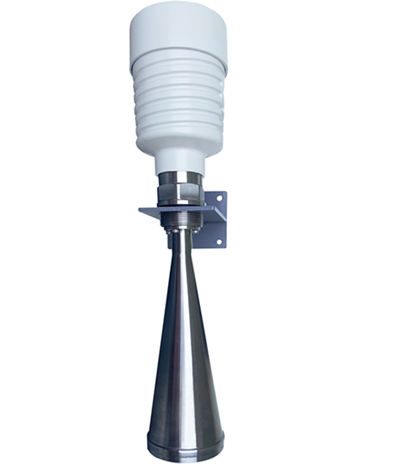

1、1雷达水位计

测量范围：30m  2.精度：±3㎜

连接方式：支架或者法兰盘连接

雷达频率：26GHZ

接口方式：RS485 modbus 或者4-20mA

供电电压：12V

1、2翻斗式雨量筒

承水口径：Φ200+0.6mm外刃口角度45°

测量降水强度：0mm/min-8mm/min,10mm/min 可以工作

分辨力：0.5mm(15.7ml)

误差：±3%（室内静态测试，雨强为2mm/min)

输出信号：单干式舌簧管通断；双干式舌簧管通断，常态时一通一断。

工作温度：-10∽60℃；工作环境湿度：95%RH,40℃（凝露）

贮存温度：-40℃∽60℃

开关容量：DC，V≤12V  I≤500mA

平均无故障工作时间：≥50000 小时

仪器体积：直径×高为Φ265×391mm

仪器净重：3kg

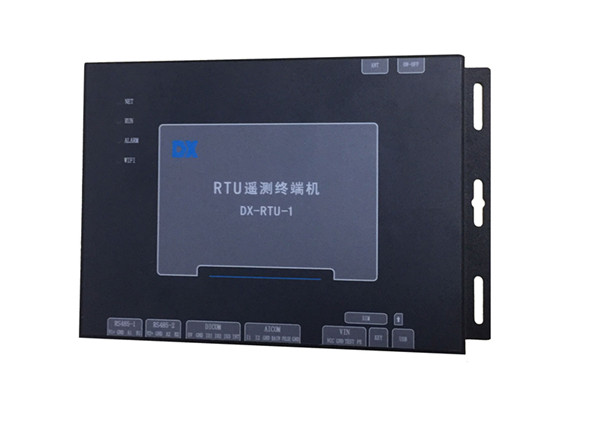

1、3遥测终端机

硬件配置：2路RS485接口，1路TTL串口（可用作IO接口，外接单总线温湿度传感器，控制继电器等），SDI接口，1路IO接口，1路脉冲输入接口，1路脉冲雨量计接口，2路模拟量4-20mA接口，2路12V可控电源输出，1路5V可控电源输出。

支持接入各种水位计、流量计、水质传感器、气象传感器等。

配置上位机软件，可设置渠道、管道类型和参数。

支持GPRS/GSM数据上传。

支持多种工作模式。

内置16M FLASH和512MTF存储卡，可支持256GTF卡，一分钟存储一条，不少于3年历史数据，配置上位机软件可以对数据进行导出。

支持远程升级配置等，待机电流12V∠2mA,支持远程数据回调功能。

设备没有信号数据补发功能。

支持向3个中心站发送数据，每个中心站包含3个端口。

控制器支持累计流量计算存储功能。

工作温度：-30-70℃

工作电压：9-24V.

1、4软件介绍

徳希云数据展示平台可以将遥测终端机采集到的传感器数据发送到服务器上，其功能包括：GIS地理信息数据、站点分组、站点的实时数据、历史数据、历史图形、站点图片抓拍、站点视频、数据导出、EXCLE报表。

特点：

1、水文监测站用电量小，待机时间长

2、定时采集水位，整点回馈采集数据

3、水文监测站在低电量时会报警

4、水文监测站采集的数据可本地存储，保留十年

5、远程测量当前水量水位

6、预警触发加报雨量、水位数据；

7、无线GPRS数据通讯，辅以短信通知，卫星可定制

8、水文监测站可设置自动模式

9、支持远程管理

10、前置机软自动收集遥测终端机数据，自动向上级上报数据

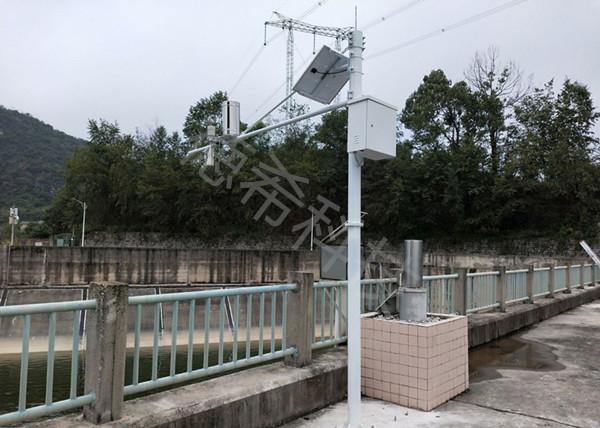

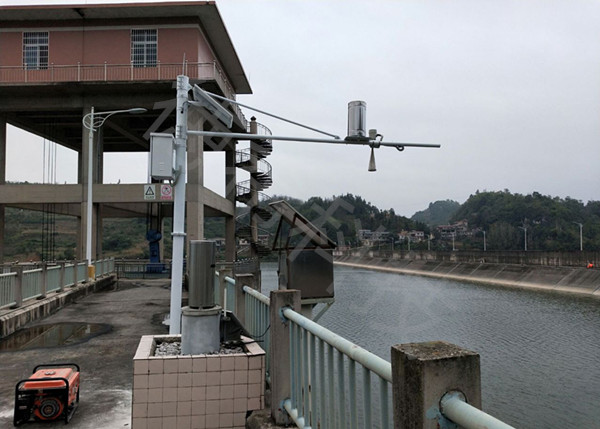

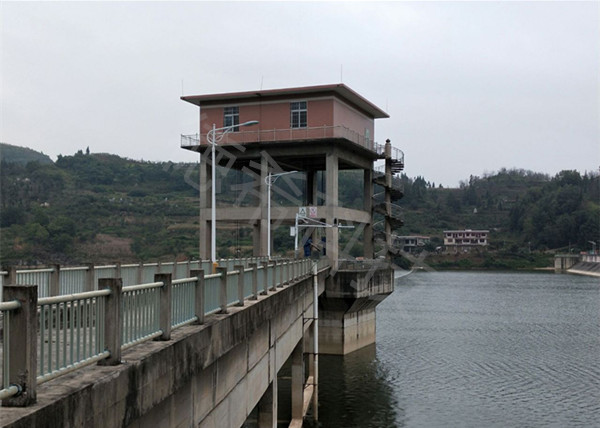

案例一

案例二

案例三

案例四
