高速公路交通气象雨量监测站建设方案

高速公路交通气象雨量监测站建设方案

引言

高速公路行车安全与气象条件的关系，行业内早有共识。路面结冰、横风突袭、局地强降雨，每一项都直接关联通行效率与驾乘安全。人工观测点沿线路稀疏分布，几十公里路段存在明显盲区，气象要素在空间上的分布又极不均匀，这种错位推动运营单位把交通气象站建设纳入常态化安防配置。

一、监测站系统构成与总体架构

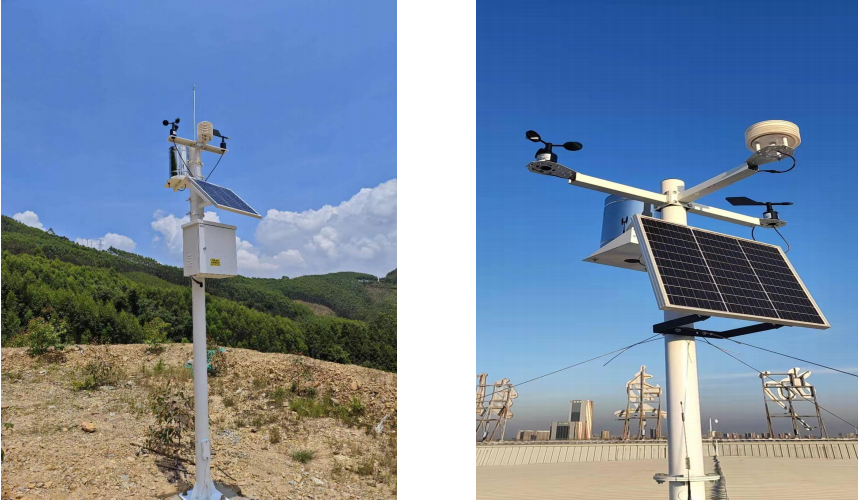

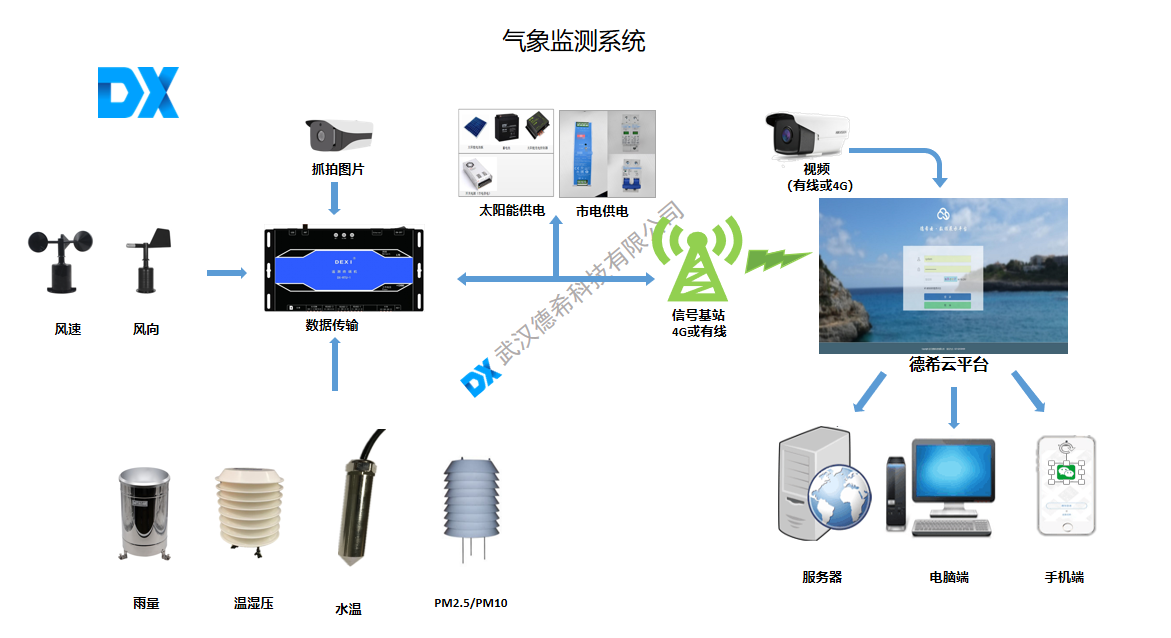

一套交通气象雨量监测站由传感器、数据采集传输单元、供电单元、立杆支架与后台软件平台五个部分组成。监测要素依据路段特点配置，雨量、风速、风向、大气温度、相对湿度构成五项基本项，雾气多发区段可增配能见度传感器。武汉德希科技为此类站点提供成套传感产品，各路传感器信号统一汇入遥测终端机 DX-RTU-1，由该终端完成采集、缓存与上传，再经由 4G 或以太网通道送至德希云平台。硬件与软件均按模块化开放设计，监测要素可随路段需要增减，后期调试与升级无需更换整套设备。

二、核心设备的技术参数与测量原理

1. 翻斗式雨量计 JD05

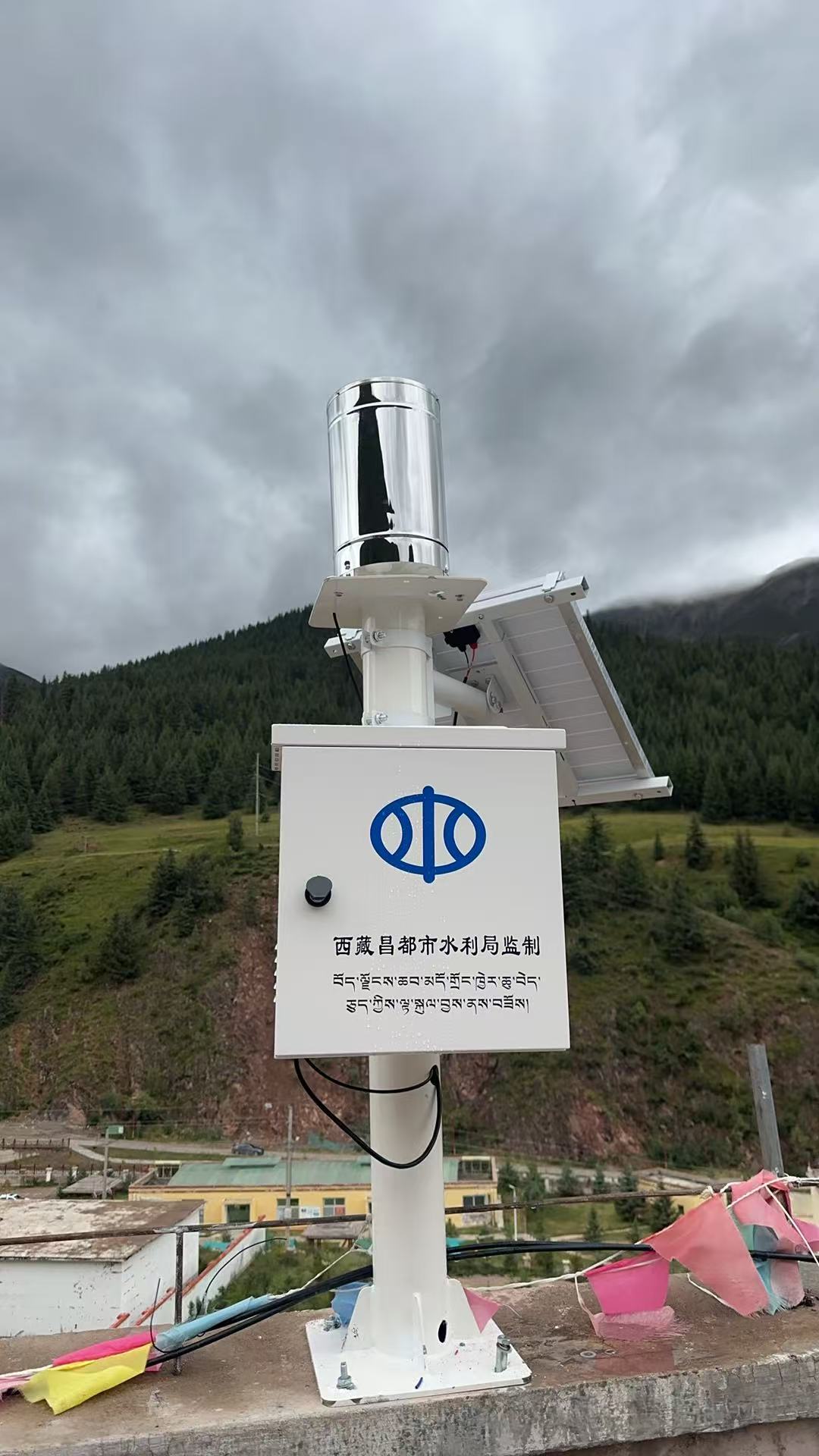

降雨量测量选用翻斗式雨量计 JD05。筒径 200 毫米，分辨率 0.2 毫米，雨强量程 0 到 4 毫米每分钟，允许通过的最大雨强 8 毫米每分钟，测量准确度控制在 ±3% 以内。雨水沿承水器汇入翻斗，雨量每达设定值翻斗翻转一次，输出一路脉冲信号，脉冲计数即对应累积雨量。暴雨场景下翻转频繁，测量结果仍保持稳定，短时强降雨的累计量测算因而更贴近实际。

2. 风速传感器 DX-FS-1

风速测量由 DX-FS-1 承担。量程 0 到 45 米每秒，启动风速不高于 0.5 米每秒，分辨率 0.1 米每秒，响应时间小于 1 秒。风杯在气流推动下旋转，转速经换算得到风速值。高架桥与跨江路段横风对大型车辆影响显著，瞬时阵风足以改变货车行驶轨迹，DX-FS-1 的快速响应使阵风变化能被及时捕捉。

3. 风向传感器 DX-FX-1

风向观测选用 DX-FX-1。量程 0 到 360 度，准确度 ±3 度，采用磁电式原理与碳纤维尾翼结构，旋转部分无接触、无测量死角。尾翼随气流摆动定位来风方向，磁电元件将方位角转换为电压信号输出。

4. 大气温湿压一体传感器 DX-THP-1

温度、湿度、气压三个要素被整合进 DX-THP-1 单一探头。温度量程零下 50 到 100 摄氏度，湿度量程 0 到 100% 相对湿度，气压量程 500 到 1100 百帕。该探头通过 RS485 总线输出，杆件上无需分装多台设备，安装负担明显减轻。冬季路面结冰研判依赖温度数据持续积累，温度逼近零度时预警因此具备数据支撑。

5. 遥测终端机 DX-RTU-1

DX-RTU-1 作为站点数据中枢，承担采集、缓存与上传职责。供电电压 6 到 30 伏，静态电流低于 1 毫安，12 伏供电下待机工作电流不足 10 毫安，低功耗特性使太阳能独立供电成为可能。硬件配置 2 路 4 到 20 毫安输入接口、1 路雨量输入接口、3 路 RS485 接口、3 路可控电源输出，内置 4G 通信模块，同时提供标准 RJ45 有线网口，组网方式可灵活调整。

三、主要使用场景

交通气象监测站主要布设于以下路段：高架桥与跨江大桥横风风险突出，风速风向数据为限速决策提供依据；山区连续下坡与急弯路段短时强降雨易诱发路面湿滑，雨量与温湿数据辅助发布通行提示；平原多雾区段温湿度数据用于雾情研判；冬季易结冰路段温度逼近零度时系统触发预警，除冰作业得以提前启动。德希云平台接收各站点上行数据，站点雨量、风速、风向、温湿压数值集中展示，历史数据可生成报表与曲线，单站与多站对比功能同时提供，超标阈值触发预警预报，处置响应得以前置。

四、武汉德希科技企业背景

武汉德希科技专注水利水文与工业传感监测领域，是经认定的国家级高新技术企业，质量管理体系通过 ISO9001 认证。产品线覆盖雨量、气象、水文、水质等系列监测设备，为水利、交通、环保等行业提供成套传感监测方案。上述气象监测站全套设备均由德希科技自主研制，从传感器到遥测终端再到云平台形成完整产品链，供货与售后响应统一协调。

五、常见问题解答

问题一：监测站供电如何解决？多数野外路段不具备市电条件，采用太阳能供电方案，单晶硅太阳能板安装于立杆顶端，配合铅酸免维护蓄电池与充电控制器，即便连续阴雨系统仍能维持稳定运行；具备市电条件的路段可直接采用市电供电。

问题二：设备如何接入监控中心？遥测终端机 DX-RTU-1 支持标准 4G 与有线以太网两种通道，运营单位依据站点至监控中心的距离与信号覆盖状况选定，数据实时上传至德希云平台。

问题三：监测要素是否可以增减？可以。硬件与软件均为模块化设计，雾气多发区段可增配能见度传感器，要素配置按路段实际需要灵活调整，后期升级无需更换整套设备。

总结

高速公路交通气象雨量监测站以雨量、风速风向、温湿压等要素的连续监测为基础，依托德希科技成套设备与云平台，把多变的沿线气象转译为可查询、可对比、可预警的数据，为限速决策、除冰启动与通行提示提供支撑。模块化配置与低功耗设计兼顾了投资成本与野外运行可靠性，站点建成后能够长期无人值守，交通气象服务的颗粒度由此得到细化。
