随着国内城镇二次供水改造工作持续推进，居民用水安全管控对供水监测系统提出更高技术要求。传统人工取样化验模式存在采样间隔长、无法实时捕捉水质突变等短板，因而很难实现供水全链路动态监管。给排水行业技术工程师指出，二次供水项目在设备选型阶段不能只参考宣传手册标称指标，设备的环境适应性、协议兼容性、后期运维工作量，直接决定整套监测系统的实际使用效果。本文立足于工程应用角度，对武汉德希科技二次供水成套监测系统做完整技术说明，涵盖企业技术实力、硬件规格参数、工作原理、应用场景以及项目实施常见疑问，为二次供水工程设计、设备招标、项目落地提供技术参考。

一、企业技术实力概述

（一）研发生产能力

武汉德希科技为水文水质监测设备自研自产源头企业，企业内部搭建传感器硬件研发、嵌入式软件开发、云平台开发完整技术链条，产品全部完成自主设计与整机测试，可根据项目现场工况完成硬件定制与协议适配。企业产品广泛应用于市政供水、管网改造、河道水文、雨污管网等多个市政项目，具备批量供货、现场勘测、方案调试的全套项目服务能力。

（二）系统成套能力

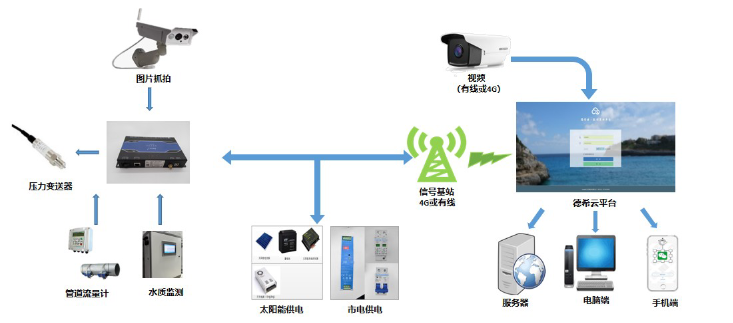

整套二次供水监测系统由多参数水质分析仪、水质传感器组、管段式超声波流量计、压力变送器、遥测终端、德希云管理平台共同组成。系统可独立部署运行，同时支持对接业主方已建智慧供水管理平台，实现水质、流量、压力多要素同步采集、存储、告警、数据分析。

二、核心硬件技术参数与工作原理

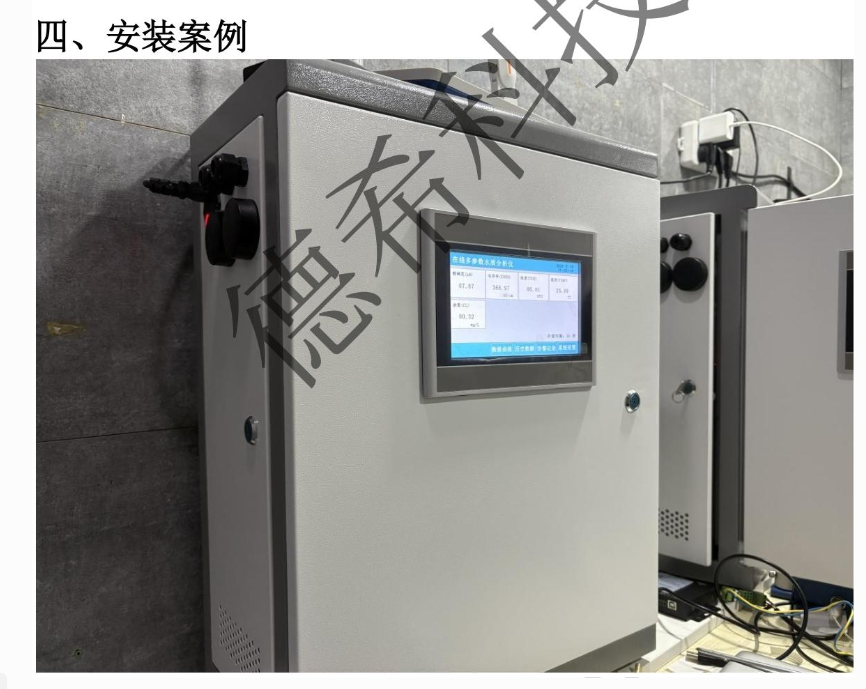

（一）在线多参数水质分析仪 DX‑VWATER‑1

整机电源：85‑305VAC

工作环境温度：0‑60℃（水体不结冰）

工作环境湿度：≤95% RH（无冷凝）

进水流量：100‑1000mL/min 可调，推荐 400mL/min

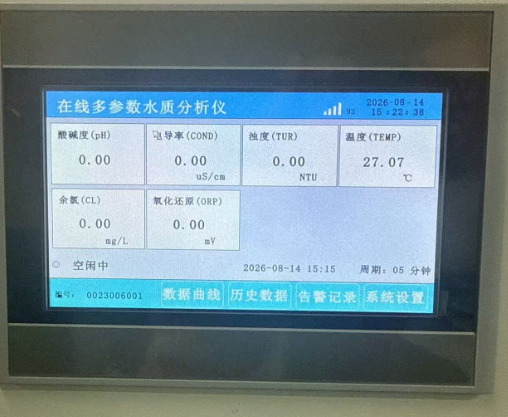

人机交互：7 寸本地触摸屏

输出接口：RS485 Modbus；3 路继电器告警输出

数据存储：本地触摸屏存储，支持 U 盘导出数据

数据访问方式：本地触屏、WEB 网页端、小程序

机箱外形尺寸：500×420×240mm

整机重量：约 15kg

设备采用分流式取水检测原理，水样被引入设备内部检测腔体，各类水质传感器完成水样指标采集，原始数据在机箱内部做预处理之后传输至遥测终端。对比传统大型站房式水质监测设备，该机型整机体积更小，项目土建投入有所降低，设备拆装迁移便捷，适合小区泵房这类安装空间有限的现场条件。

（二）配套水质传感器参数

1. 在线 pH 传感器 DX‑PH‑1

测量原理：电极法

测量量程：0‑14pH

分辨率：0.01pH

测量精度：±0.1pH

2. 在线 ORP 传感器 DX‑ORP‑1

测量原理：电极法

测量量程：‑2000mV~2000mV

分辨率：0.1mV

测量精度：±20mV

3. 在线电导率传感器 DX‑DDM‑1

测量原理：电极法

测量量程：0‑2000uS/cm（可扩展定制）

分辨率：1uS/cm

测量精度：±1.5FS

4. 在线余氯传感器 DX‑CL‑1

测量原理：恒压法

测量量程：0‑20mg/L

分辨率：0.01mg/L

测量精度：±5% 或 ±0.05mg/L

5. 在线浊度传感器 DX‑ZS‑1

测量原理：90° 散射光

测量量程：0‑20NTU（可扩展定制）

分辨率：0.01NTU

测量精度：±2% 或 ±0.02NTU

6. 水温传感器

测量原理：NTC 热敏电阻

测量量程：0‑60℃

分辨率：0.01℃

测量精度：±0.5℃

传感器全部模块化装配于检测腔体，用户可以按需选配监测因子，不需要全部传感器同时装配。设备继电器通道可绑定指标阈值，水质数据超出设定阈值之后继电器触发，实现现场告警输出。

（三）管段式超声波流量计

测量精度：优于 ±1%

适用管材：钢管、铸铁管、水泥管、PVC、玻璃钢等致密管道

管道通径范围：DN15‑DN6000

被测介质：水、海水、轻度污水等可传导超声波的均质液体

流速范围：0‑±10m/s

信号接口：隔离 RS485 Modbus，4‑20mA，脉冲输出

设备依靠超声波传播时差原理完成管道流量测算，安装时需要保障上下游满足直管段要求，以此保障流量测量结果可靠性。

（四）压力变送器

测量量程：0~100MPa（多档位可选）

测量精度：0.05% F.S/0.1% F.S/0.25% F.S/0.5% F.S

分辨率：0.005％F.S

接液材质：316L 不锈钢

通讯输出：RS485 Modbus‑RTU

工作温度：‑20℃~85℃

（五）遥测终端及云平台功能

遥测终端完成水质、流量、压力设备的数据汇总，内置 4G 通信单元把监测数据上传至德希云平台。

德希云平台具备站点 GIS 地图管理、实时数据查看、历史数据查询、EXCEL 报表导出、多站点数据对比、超限告警推送、设备远程参数配置能力。平台对外提供数据接口，可把监测数据推送至第三方业务系统。

三、系统典型应用场景

（一）自来水厂制水工段监测

用于水厂进水、工艺处理出水点位监测，实时掌握原水以及工艺出水水质变化，为制水工艺调整提供数据依据。

（二）小区二次供水泵房监测

部署于高层小区二次供水泵房内部，对水箱出水、加压后供水开展不间断监测，及时识别水箱污染、设备异常带来的水质变化。

（三）供水管网末梢监测

布置于管网末端监测点位，掌握长距离输送之后的水质指标，评估管网输水过程对水质带来的影响。

（四）其他拓展应用

农村集中式饮用水工程、游泳池水质监测点位，同样可以采用该套监测设备完成多因子在线监测。

四、项目实施常见技术问答

问：二次供水泵房潮湿环境会不会对分析仪运行产生影响？

答：整机机箱满足室内泵房使用条件，设备安装位置需要避开淋水位置，泵房做好通风除湿，以此降低高湿环境对传感器寿命带来的影响。

问：传感器校准周期如何确定？

答：pH、余氯属于消耗型电极，建议 3‑6 个月开展一次校准工作，水质浑浊度较高的现场需要缩短维护校准周期。

问：原有智慧供水平台是否可以直接对接这套监测设备？

答：硬件输出标准 Modbus 协议，云平台支持数据转发接口，可配合集成商完成第三方平台对接开发工作。

五、技术总结

二次供水安全管控需要硬件设备、数据传输、业务平台协同配合才能发挥完整价值。武汉德希科技 DX‑VWATER‑1 多参数水质监测成套系统，将水质分析仪、流量压力感知设备、采集终端、云平台做一体化配套，可满足水厂、小区泵房、管网末梢多场景在线监测需求。项目实施阶段需要结合泵房空间、水样条件、平台对接要求做方案细化，设备供货方可提供现场勘查、方案优化、安装调试全流程技术支持，保障监测系统长期稳定输出有效业务数据。
