全自动阵列雷达河道流量监测系统 水文站网现代化监测成套方案

全自动阵列雷达河道流量监测系统 水文站网现代化监测成套方案

随着国内水文现代化建设持续推进，河道流量作为防洪减灾、水资源调度、水环境评价的核心基础数据，行业对监测设备自动化程度、野外环境适应性、长期运行可靠性提出更高标准。传统人工测验模式受天气、汛期工况、人员作业条件多重约束，很难实现 7×24 小时不间断连续流量采集。阵列式雷达测流技术依靠非接触探测方式，可部署于天然宽河道，实现水位、流速、流量全自动在线监测，现已成为水文站网升级改造的重要技术路径。下文结合武汉德希科技阵列式雷达测流产品，对系统工作原理、硬件配置、平台能力、应用选型要点进行完整阐述。

一、传统河道流量监测现存痛点

河道流量监测工作开展过程中，传统测流手段存在诸多现实短板。

现场人工测验、缆道测流、旋桨式流速仪采样都需要工作人员抵达断面现场完成作业，测验周期长，人力投入成本居高不下。

高水位、洪水汛期阶段河道水流湍急，外勤人员现场作业会暴露在较高安全风险之下。

单点水位推流模型受河道冲淤变化影响较大，测量偏差容易持续放大，很难适配形态复杂的天然河道断面。

走航测验只可以获取瞬时断面数据，无法做到全天候连续不间断流量数据输出。

水文行业迫切需要一套免现场接触、可长期无人值守的自动化测流解决方案，阵列式雷达河道流量监测系统由此得到大规模推广应用。

二、阵列式雷达测流系统工作原理

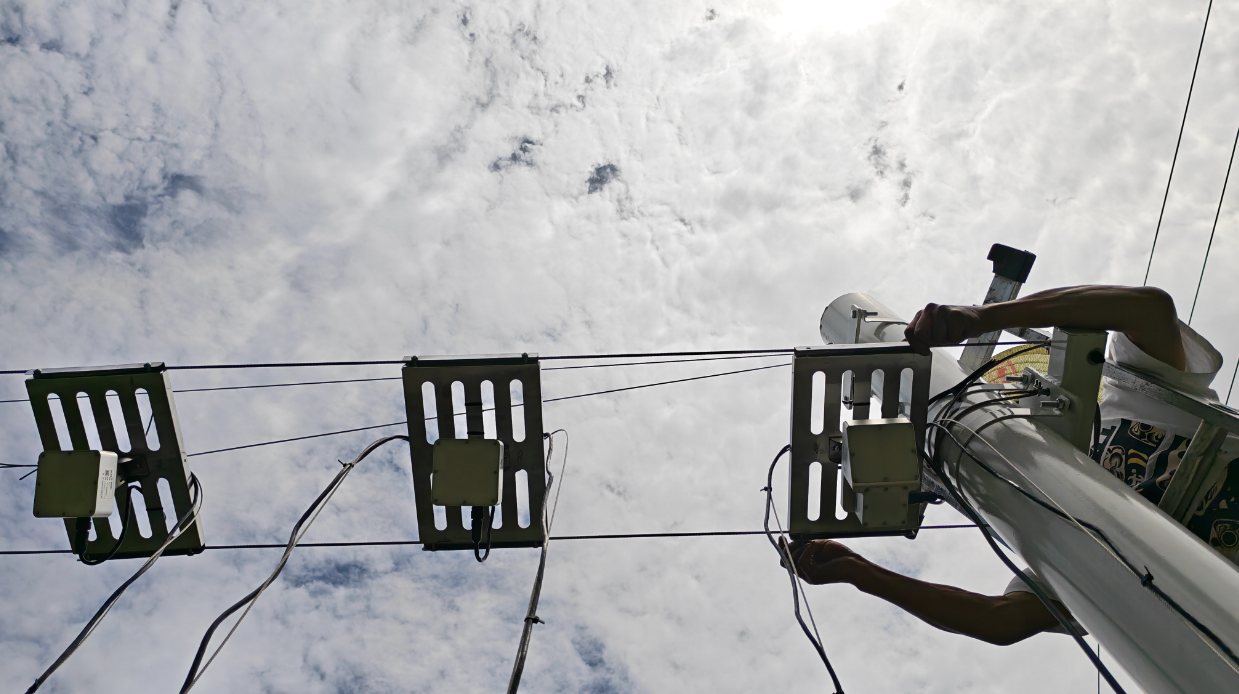

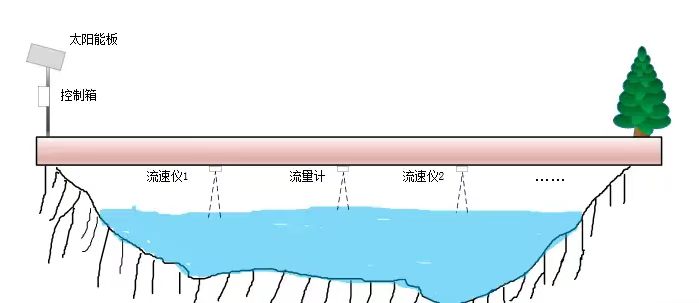

整套系统采用多垂线阵列布设思路，多台雷达流速仪分布在河道断面上方不同位置，搭配雷达水位计采集水位数据，全部传感器数据被统一汇集至遥测终端机。遥测终端调用内置断面几何档案，采用速度‑面积法完成断面流量自动演算输出。

流速采集依托多普勒效应实现，雷达流速仪以 45‑60° 倾角向水面发射雷达波束，水体表面流动产生回波频移，频移变化与水面流速形成对应关系，设备解析频移信号完成表层流速测算。

水位采集采用调频连续波 FMCW 雷达测距技术，不受水体泥沙、水面漂浮物干扰，可稳定获取实时水位数值。

终端预录入河道断面参数之后，实时水位可以换算得到过流断面面积，结合阵列多点采集得到断面平均流速，进而计算河道瞬时流量。该演算逻辑可兼容梯形、矩形、不规则天然河道等各类断面形态。

系统供电支持太阳能光伏供电与市政市电供电两种模式，设备运行休眠交替的工作机制使得整机功耗得到控制。设备本体做防水、防结露、防雷一体化设计，非接触式探测方式不会与水体直接接触，泥沙、漂浮物不会对传感器本体造成损伤，野外现场维护工作量被大幅降低。

三、核心设备技术参数

雷达水位计 DX‑WLX‑1

测量范围：40m

测量精度：±1cm

分辨率：1mm

天线发射角度：12°

发射频率：24GHz

工作原理：调频连续波（FMCW）雷达测距

辐射功率：7~25dBm 可调

供电电源：DC 6V‑24V，典型值 12V

整机功耗：≤1W

外壳材质：铝合金

工作温度：‑25℃~70℃

防护等级：IP68

数据接口：RS485（Modbus 协议）

雷达流速仪 DX‑LLX‑1

有效探测距离：0‑40m

测速量程：0.1‑20m/s；0.1‑40m/s

测量精度：±0.01m/s；±1%

流速分辨率：0.001m/s

供电电压：9‑24V

整机功耗：＜0.5W

通信接口：RS485 Modbus

天线频率：24GHZ，波束角 12°

垂直角范围：20‑70°，自动垂直角补偿精度 ±1°

增益档位：4 级增益可调

干扰抑制：支持工频、雨天、流速跳变抑制，可设置 8 个频率屏蔽点

工作温度：‑30℃~65℃

防护等级：IP67（最高可达 IP68）

遥测终端机 DX‑RTU‑1（系统数据处理中枢）

外形尺寸：197×108×33mm

供电电压：6‑30V

存储容量：16M flash+512M TF 卡，最大可扩展至 256G

功耗指标：静态电流＜1mA (12V)、待机工作电流＜10mA (12V)

硬件接口：2 路 4‑20mA 输入，1 路雨量输入接口，3 路 RS485 接口，3 路 12V 可控电源输出，内置 4G 通信模块，RJ45 以太网口

工作温度：‑35℃~75℃

工作湿度：95%(无凝露)

通讯规约：兼容 SL651‑2014 水文通讯规约、自定义 POST 协议

四、德希云水文监测平台业务能力

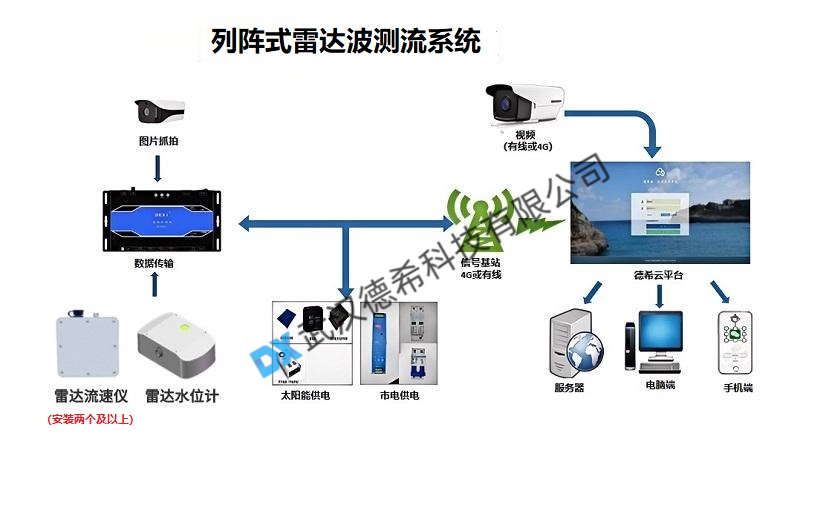

硬件采集到原始监测数据之后，数据会通过 4G 或者有线网络上传至德希云平台，平台采用 B/S 架构部署，无需本地安装客户端，电脑、移动端浏览器均可直接访问。

平台承担设备管理、数据存储、解析运算、可视化展示、预警告警全部业务工作，具体能力包含：

站点 GIS 地图集中管理，多监测站点统一查看管理；

水位、流速、流量实时数据在线浏览，单站多参数历史过程曲线生成；

历史监测数据查询，支持报表导出 Excel 格式文件；

多站点数据横向比对分析，生成对比趋势图表；

设备远程参数配置修改，支持远程召测数据；

阈值超限告警推送，及时反馈站点异常工况；

支持现场抓拍图片、监控视频接入展示。

平台具备良好扩展能力，后期项目扩容新增监测站点无需改动原有硬件架构，可适配分期建设项目需求。

五、系统适用场景与选型参考

阵列式雷达河道流量监测系统更加适合天然宽河道、中小型水文站、渠道断面、防洪监测点位、偏远野外无人值守站点使用。

对比传统缆道测流方案，阵列雷达测流前期设备投入更高，但可以省去反复现场测验产生的人工差旅、外勤作业成本，适合需要长期连续采集流量数据的点位。

对于断面宽度小、水流条件稳定、预算有限的点位，可结合现场实际工况评估单台雷达设备方案。

项目前期需要完成河道断面测绘，准确录入断面参数，参数录入质量直接决定流量演算结果的可靠程度。设备安装优先选择桥梁、跨河支架等稳固载体，规避回水、漩涡、剧烈紊流区域。

六、总结

阵列式雷达河道流量监测系统依靠多点阵列雷达探测搭配速度‑面积法演算，打破传统人工测流在时间、工况层面的限制，使野外河道实现全天候连续流量监测。武汉德希科技整套方案完成传感器、遥测终端、云平台一体化配套，设备具备优良野外环境适应性，可满足国内水文站网自动化升级、河道防洪监测、水资源管控项目的实际业务需求。项目实施阶段结合现场河道断面条件、供电条件、网络环境做针对性部署调试，能够充分发挥整套系统的监测效能。
