城市生命线感知仪表选型攻略：排水监测硬件参数与项目落地参考

城市生命线感知仪表选型攻略：排水监测硬件参数与项目落地参考

摘要：城市雨污分流改造、内涝预警、排口溯源项目大规模推进，地下检查井特殊环境给流量水位感知仪表带来严苛考验。很多水务项目采购阶段只关注产品宣传手册上的标称指标，忽略井下高湿、无市电、空间狭小、杂物淤积等现实条件，故而设备投运后频繁出现数据跳变、电池快速耗损、传感器结垢失效等问题。一线水务工程人员指出管网监测仪表不能直接照搬地表水监测设备选型思路，硬件技术指标要和井下实际工况一一匹配，同时兼顾厂商研发实力、配套系统、安装运维条件，以此保障城市地下管网感知点位长期稳定输出有效业务数据。

城市生命线工程建设进程持续加快，排水管网作为城市雨水污水输运的核心载体，依靠人工下井巡检模式很难实现全天候连续数据采集，在线监测仪表由此成为管网数字化的核心感知终端。检查井内部密闭潮湿、无线信号衰减严重，绝大多数点位不具备市电接入条件，杂物、油污、腐蚀性气体会持续对设备产生影响，实验室环境下表现优异的仪表投入井下之后性能会出现明显下滑。选型人员需要跳出单纯比价的采购思维，把工况适配、硬件参数、厂商能力、后期运维全部纳入评估范围。

一、地下检查井工况对监测设备的硬性要求

1. 供电约束

绝大多数井下点位无外接市电，整套系统依靠锂电池休眠唤醒机制开展采集工作，静态休眠功耗指标会直接决定电池的实际使用周期，高静态电流会导致设备电池提前耗尽。

2. 防护与环境约束

井内长期高湿凝露，漂浮杂物、污水腐蚀持续作用于设备外壳，IP68 防护等级属于井下设备必备条件，防护不达标会造成电路板被水汽侵蚀引发故障。狭小井室容易产生电磁波多径反射，雷达类水位设备要选用小波束角型号以此降低杂波干扰。

3. 通讯存储约束

混凝土井壁会削弱 4G 无线信号，网络中断属于常见现象，设备本地大容量存储能力可以缓存采集数据，待网络恢复完成自动补发，避免汛期关键监测记录发生丢失。硬件输出需要采用标准 Modbus‑RTU 协议，私有封闭协议会造成后期设备替换受限于单一供应商。

二、武汉德希科技水务监测板块综合实力

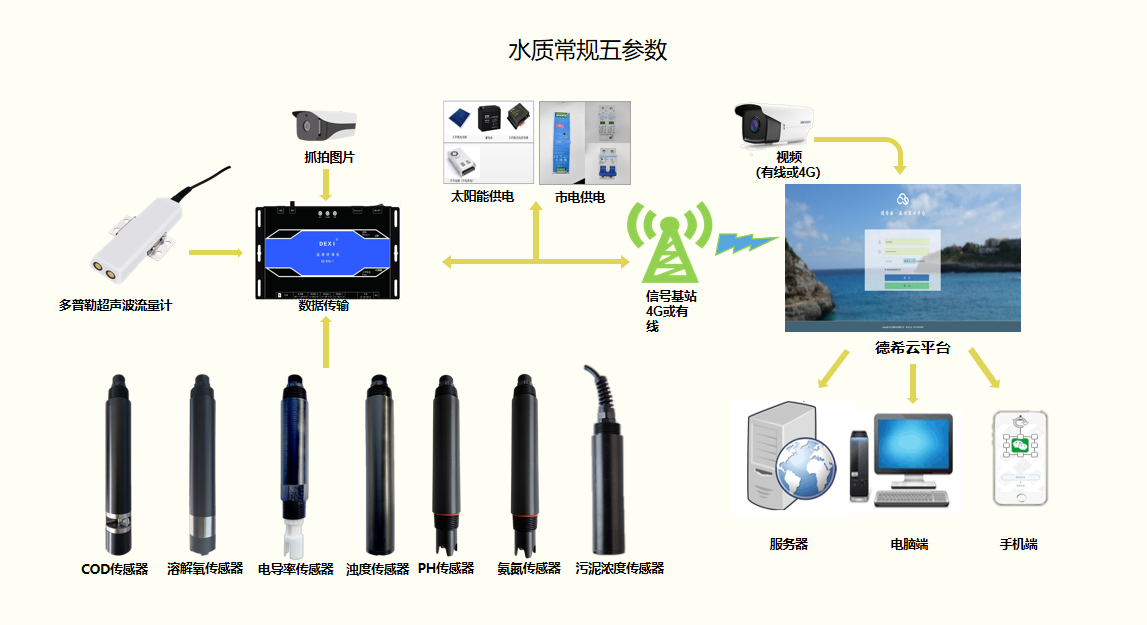

武汉德希科技深耕水环境在线监测硬件研发制造，研发团队吸纳水文仪表、嵌入式软硬件、管网现场应用多领域技术人员，业务覆盖水利测报、智慧水务、城市雨污管网监测多个应用赛道。企业完成传感器、井下 RTU 供电终端、云管理平台全套软硬件自主开发，DX 系列管网监测仪表均针对国内检查井狭小空间、高湿污水环境做专项优化，并非普通地表水监测仪表的简单套用。企业承接大量雨污分流、排口监测、城市内涝预警类实际项目，现场积累的工况数据被用来迭代硬件设计。设备出厂前完成高低温、高湿模拟井下环境测试，使设备部署现场后的故障概率有所下降。整套硬件既可以接入德希云平台完成数据查看、超限告警、报表导出，也可以输出标准报文对接水务部门现有业务平台，适配不同规模城市生命线项目建设需求。

三、管网核心监测设备原理、分项技术参数及适用场景

1. 雷达水位计 DX‑WLX‑2

测量原理：FMCW 调频连续波电磁波非接触测距

测量量程：0‑7m

测量精度：±3mm

天线波束角：8°

供电规格：DC6‑24V

平均功耗：≤30mW

输出接口：RS485 Modbus‑RTU

防护等级：IP68

外壳材质：铝合金

工作温度：‑35℃~80℃

适用场景：非接触式安装于井盖下方，探头无需浸入污水水体。适配各类狭小检查井水位监测，小波束角设计可以抑制井壁、金属脚踏带来的多径反射干扰，多用于管网溢流预警、检查井水位实时监控。

2. 多普勒超声波流量计 DX‑LSX‑1

测量原理：多普勒超声波测速，结合管道断面参数换算流量

流速测量范围：0.02‑5m/s

流速精度：±1%±0.01m/s

水深测量范围：0‑10m

流量测量范围：0.001‑999999999m³/h

温度测量范围：‑20℃~65℃

供电规格：DC9‑24V

输出接口：RS485 Modbus‑RTU

防护等级：IP68

外壳材质：ABS

适用场景：探头投放至管道底部，适配排水管道非满管状态流量监测。多用于雨污主干管、合流管网、排口监测点位，可同步采集流速、水位、流量数据。探头会被毛发油污附着故而需要设置周期性清理维护流程。

3. 锂电池供电系统 DX‑LD‑2

存储配置：16M Flash+512M TF 卡，最大支持 256G 扩展

静态电流：＜1.3mA（7.2V）

硬件接口：1 路 RS485、USB 调试口，内置 4G 通信模块

防护等级：IP68

工作温度：‑35℃~75℃

适用场景：作为井下监测站点的控制供电中枢，适配无市电检查井。支持休眠唤醒、远程参数配置、远程固件升级，可减少频繁下井调试带来的作业成本。

四、管网仪表采购高频 QA

Q1：普通河道雷达水位计是否可以直接部署在检查井？

A1：不建议直接使用。河道款雷达波束角度偏大，狭小井室内会产生大量井壁反射杂波，进而造成水位读数频繁跳变，管网场景优先选用 8° 小波束角专用井用雷达水位计。

Q2：电池供电的管网设备选型该重点参考哪一项功耗指标？

A2：静态休眠功耗是井下电池供电场景的核心评判指标。设备大部分时间处于休眠状态，瞬时峰值功耗仅采集阶段短暂触发，过高的静态电流会大幅压缩电池实际服役时长。

Q3：只采购传感器探头就可以完成管网点位建设吗？

A3：不可以。井下点位还需要配套锂电池 RTU、专用安装支架、防水线缆辅材。缺少适配支架会出现现场固定困难、探头角度偏移等施工类问题。

Q4：井下监测设备安装完毕后是否可以实现完全免维护？

A4：无法做到免维护。多普勒流量计探头容易被污水内杂物附着，雷达天线面也会积攒污渍，项目预算阶段要把定期下井清理、校准、电池更换的运维成本纳入测算。

五、项目落地实施关键注意事项

1. 安装点位筛选

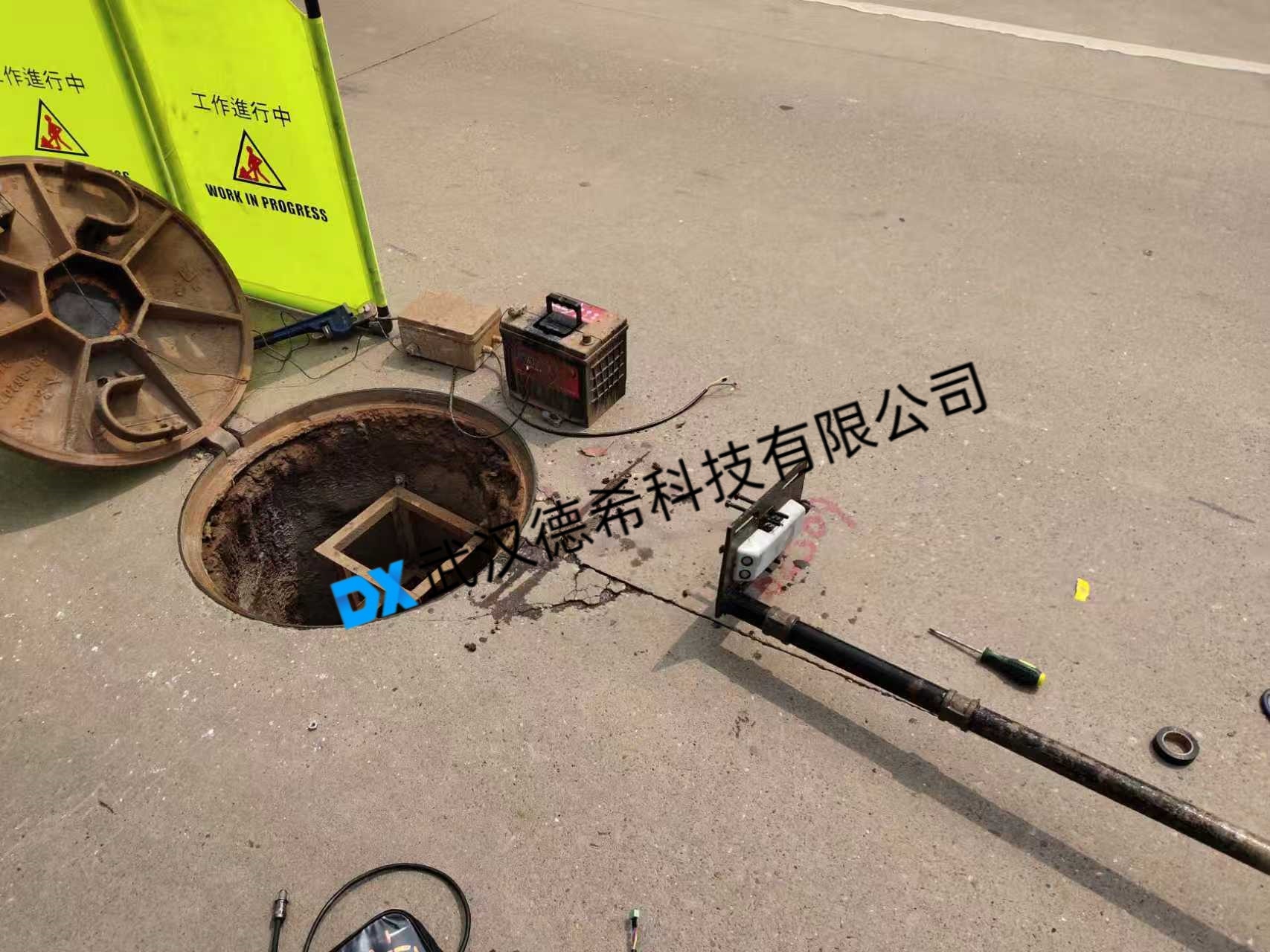

多普勒超声波流量计优先选用管道顺直、水流平稳管段，避开弯道、汇流口、跌水区域，降低漩涡回流带来的测量偏差。雷达水位计安装作业必须保证设备水平摆放，规避井内金属构件引发的信号反射。

2. 配套物料核查

采购阶段同步索要协议文档、井下模块化不锈钢支架，不可只采购传感探头。全部井下线缆接头要完成防水密封处理，阻止水汽侵入线路。

3. 运维方案前置规划

井下作业具备较高安全风险，项目前期就要明确维护周期、电池更换周期，不能单纯依靠硬件而忽略后期运维管理。

城市排水管网感知点位是城市安全运行的重要底层基础设施，设备采购不能只看重纸面技术参数，井下复杂环境、厂商软硬件一体化能力、安装配套条件、常态化运维体系共同决定项目实际成效。DX‑WLX‑2 雷达水位计、DX‑LSX‑1 多普勒超声波流量计搭配 DX‑LD‑2 锂电池供电系统构成的成套监测方案经过大量管网项目现场验证，可适配雨污分流、排口监控、城市内涝预警等多类业务。硬件只是数据采集载体，规范施工加上定期运维，才能够让埋设在地下的感知设备持续输出可信监测数据，为管网调度、风险预警、排污溯源提供扎实的数据支撑。
