灌区流量计量常见误区：多普勒流量计如何保障野外实测可靠性

灌区流量计量常见误区：多普勒流量计如何保障野外实测可靠性

摘要：灌区农业水价改革、渠系水资源计量项目落地过程中，流量监测设备的选型失误会直接造成计量数据失真，进而影响项目验收与后期水费核算工作。本文结合武汉德希科技大量田间工程实践案例，围绕多普勒超声波流量计的测量原理、硬件参数、工况适配、安装要点、故障排查多个维度展开讲解，为明渠、支斗渠、排污渠道流量监测设备采购提供可落地的选型参考。

引言

国内灌区信息化建设步伐持续加快，大量田间支渠、斗渠需要布设自动化流量感知设备用来完成用水统计、水资源调度工作。传统机械式旋桨流量计受水草缠绕、泥沙淤积影响较大，野外长期运行环境之下故障发生率居高不下。研究人员认为无运动构件的多普勒超声波流量计更适配泥沙含量高、漂浮物多的灌区明渠环境，但市面上同类产品参数参差不齐，项目采购人员很容易只看纸面参数忽略现场实际工况，导致设备上线之后达不到预期计量效果。武汉德希科技作为水文监测设备研发制造企业，自主推出 DX‑LSX‑1 多普勒超声波流量计，该设备已在全国多地灌区计量项目投入实际运行，可实现流速、水位、水温一体化采集，能够对接遥测终端完成数据远程上送，为灌区流量自动化监测提供整套硬件解决方案。

一、多普勒超声波流量计工作机理

DX‑LSX‑1 多普勒超声波流量计集成流速传感器、压力水位传感器、温度补偿传感器三大感知单元，设备依靠超声波多普勒频移效应完成流速测算。探头发射出固定频率超声波信号，信号接触水流内部悬浮泥沙、细小悬浮物之后产生反射回波，水流颗粒运动产生的频移差值会被接收探头捕捉解析，处理器根据频移大小换算出实际水流流速。压力传感器同步采集渠内水深数据，温度传感器负责水温采集和声速补偿运算，系统导入渠道断面几何参数之后采用速度‑面积法，完成瞬时流量以及累计流量的计算输出。整套设备内部不存在旋桨、轴承等机械运动零件，水草、泥沙无法造成机构卡堵，测量采样点设置在探头前方水域，使得传感器本体不会对渠道原有流场形成破坏。

二、DX‑LSX‑1 多普勒超声波流量计核心技术参数

DX‑LSX‑1 多普勒超声波流量计各关键指标分列如下：

流速测量范围：0.02‑6m/s，支持扩展量程 0.02‑12m/s

流速测量精度：±0.01m/s；±1% 读数

流速分辨率：1mm/s

水深测量范围：0‑10m，量程支持定制扩展

水深测量精度：±1cm

水深分辨率：1mm

流量测量范围：0.001m³/h‑999999999m³/h

流量测量精度：±2‑3%，数值随现场断面形态发生变化

温度测量范围：‑20℃‑65℃

温度测量精度：±0.5℃

供电规格：直流 9V‑24V

整机功耗：≤1W

数据刷新频率：0.25‑3Hz

通讯接口：RS485 Modbus‑RTU

防护等级：IP68

设备工作温度：‑20℃‑65℃（介质环境禁止结冰）

外壳材质：ABS 防腐蚀工程塑料

三、选型阶段需要重点评估的核心维度

1. 水体介质适配条件

多普勒测流模式必须依靠水体内部悬浮颗粒作为声波反射载体，水体悬浮物含量过低会造成回波信号微弱，进而引发读数跳动甚至无法测量的现象。水利工程人员开展选型评估的时候要实地取样确认渠道泥沙、杂质含量，高含沙灌溉明渠可以把多普勒流量计作为优先选型对象，水体接近纯净水的测点需要更换其他类型计量设备。

2. 流速量程与下限阈值匹配

灌区农田渠道会出现非灌溉期低流速工况，设备最低可测流速指标直接决定低流量时段数据有效性。DX‑LSX‑1 最低检测流速可达 0.02m/s，该性能可以应对缓流支斗渠监测需求。项目人员需要收集站点多年实测水文数据，把日常实际流速控制在仪表量程中间区段，以此获取更加稳定的测量线性。

3. 功耗防护与野外供电适配

灌区野外站点大多采用太阳能供电方案，整机功耗大小会直接影响光伏组件与蓄电池的配置成本。DX‑LSX‑1 整机功耗控制在 1W 以内，IP68 防护等级支持设备长期水下浸泡，ABS 外壳可以耐受渠道水体持续侵蚀。设备电缆内部集成导气管，导气管被弯折挤压的时候会直接干扰压力水位传感器测量精度，施工环节需要对此做重点防护。

4. 系统通讯对接兼容能力

灌区自动化监测系统普遍需要传感器对接遥测终端，再上传至水利业务平台。DX‑LSX‑1 搭载标准 RS485 Modbus‑RTU 通讯接口，市面上绝大多数水利 RTU 设备都可以直接读取设备输出的流速、水位、流量、水温原始数据，设备配套调试工具支持现场录入不同断面参数，因而可以适配矩形、梯形、圆形等多种明渠形态。

四、现场安装条件对流量计量结果带来的影响

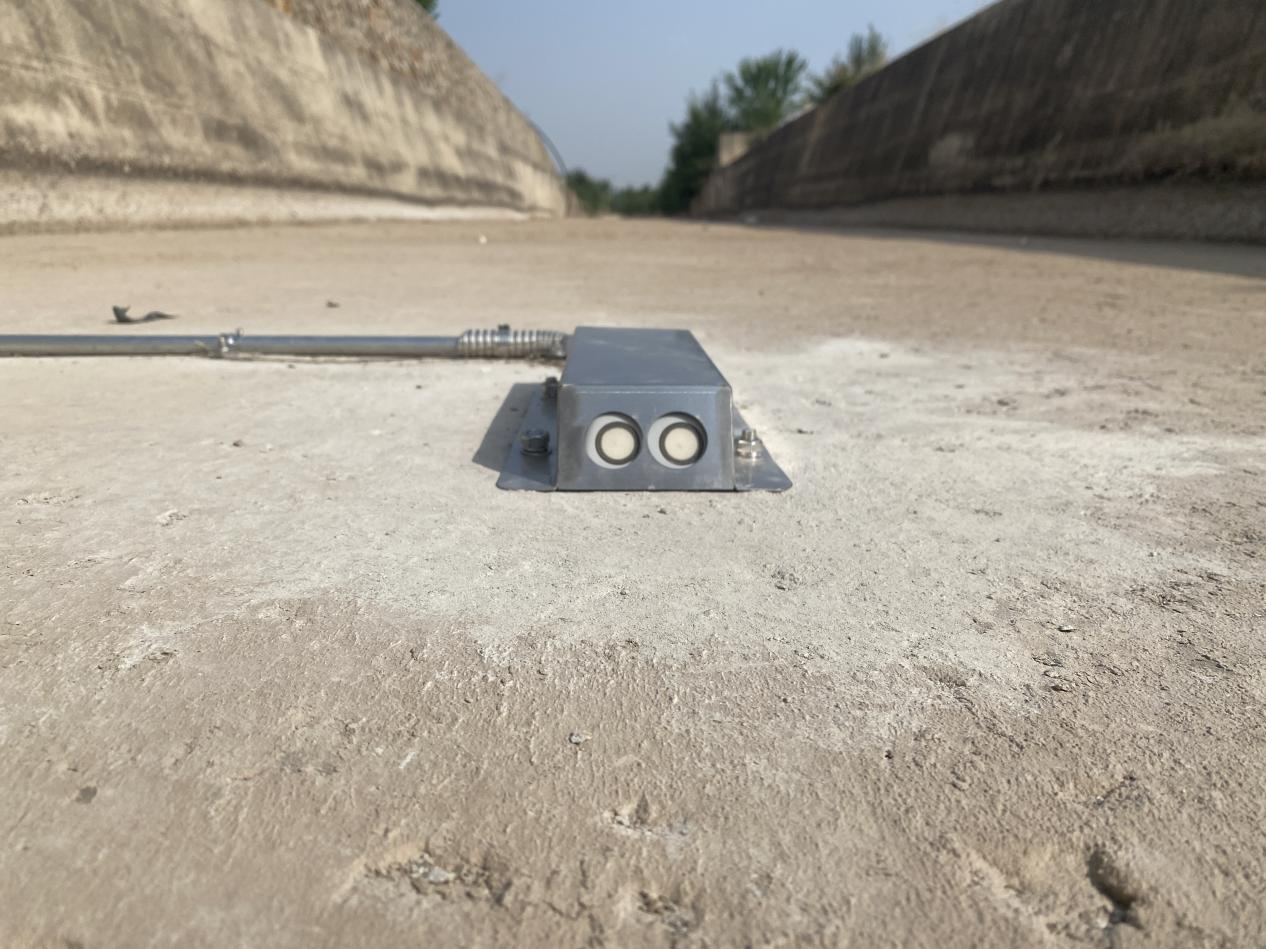

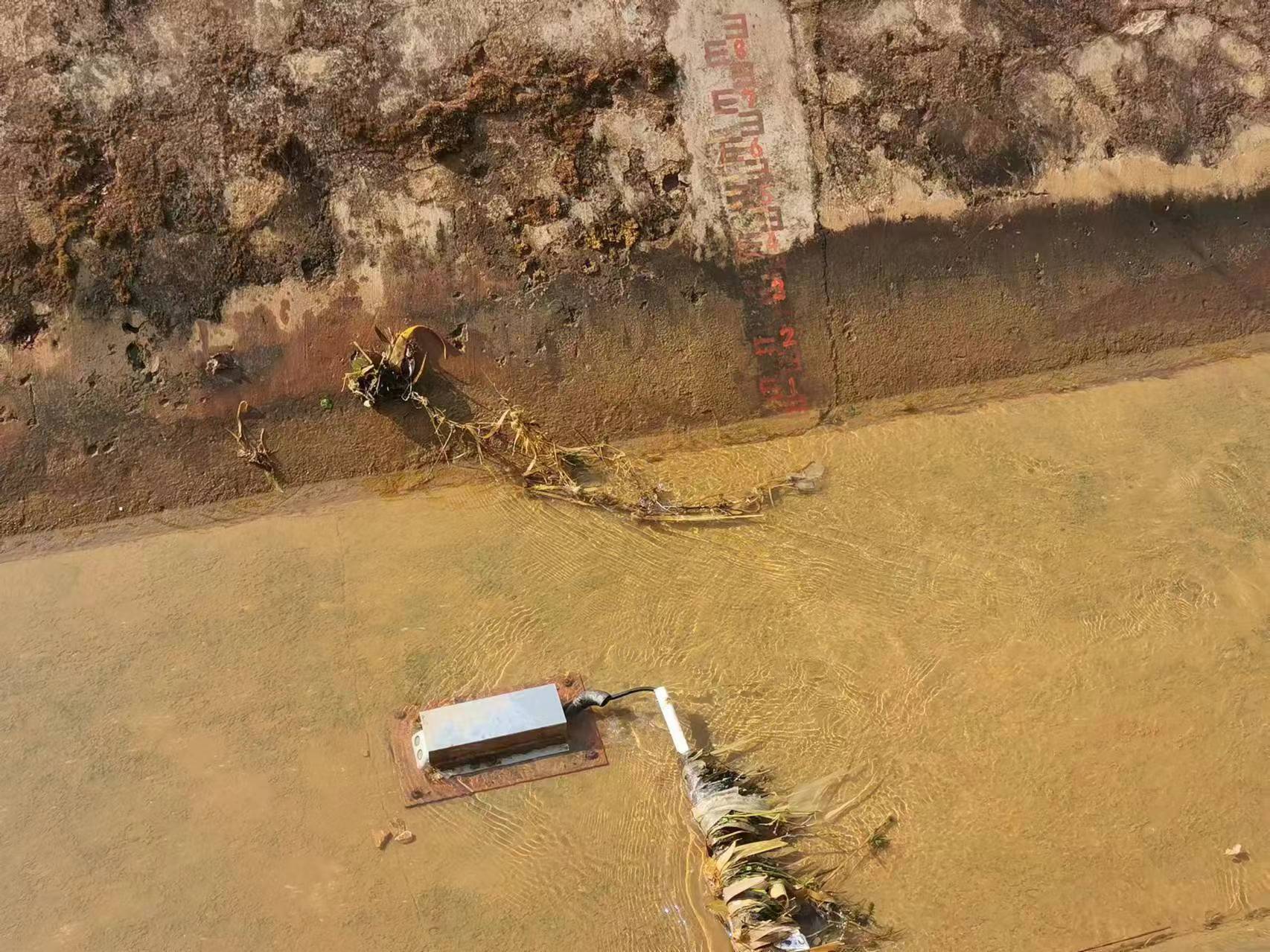

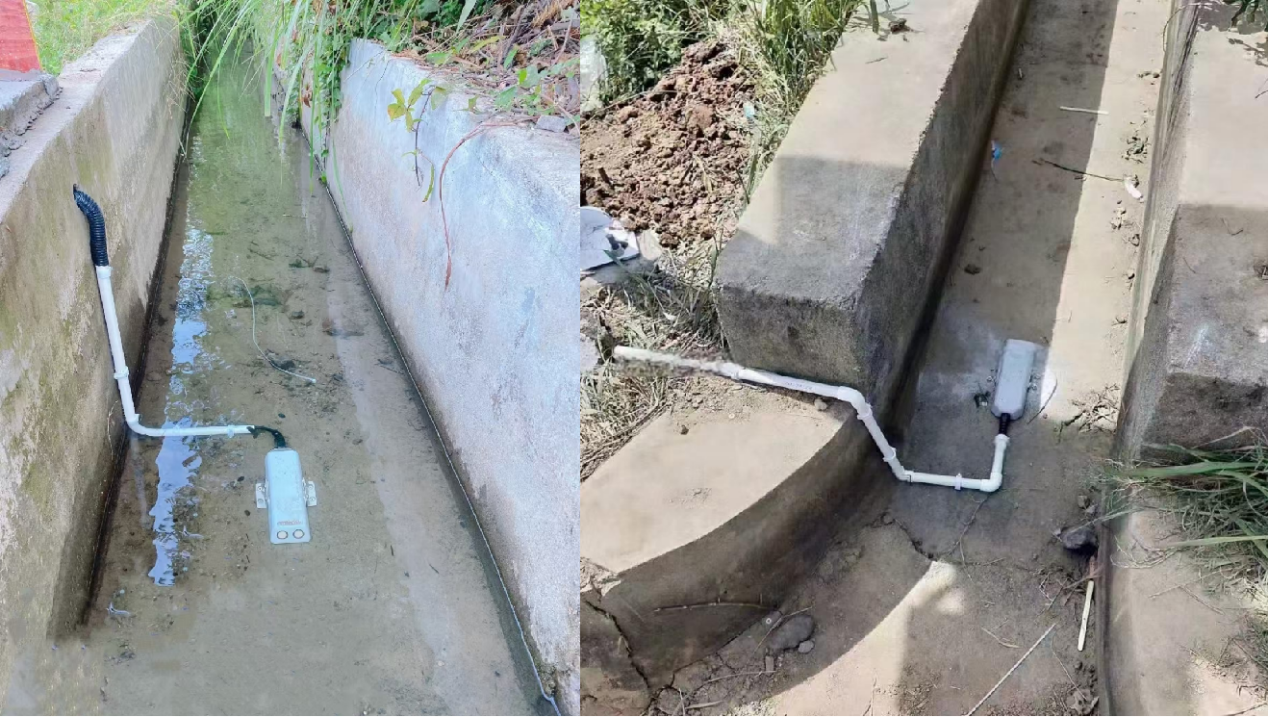

设备出厂检测合格不代表现场可以直接输出精准数据，不合理的安装选址与施工操作会放大计量误差。技术人员需要把传感器布设在渠道顺直区段，顺直段长度需要达到渠道水力半径的 15‑20 倍，弯道、闸下泄流、漩涡多发的紊流区域需要直接避开。探头安装姿态必须逆水流方向保持水平，探头前方探测范围内部不能留存石块、杂草等障碍物，防护挡板和探头之间需要预留 20 厘米以上安全距离。

渠底安装位置基面要保证平整无凸起，支架结构结合汛期水流冲击力完成加固，水下电缆外部加装保护软管，电缆带导气管的末端部分必须安置在干燥环境中不能泡水。断面几何参数要按照现场实测尺寸完整录入采集终端，参数录入错误会导致流量计算结果出现较大偏差。

五、后期运维与数据异常排查思路

多普勒超声波流量计不存在易损耗运动部件，出厂完成标定后不需要频繁拆卸送检。行业技术人员建议每年组织一次现场人工比测作业，使用便携式流速仪采集的数据和在线监测设备输出数据做比对校验。野外渠道环境中泥沙、水草会附着在探头表面，定期巡检清理附着物可以保障超声波信号的收发质量。

运维人员要定期检查电缆内部导气管是否存在挤压进水问题，导气管故障会直接造成水位数据失真。流量数值异常跳动的时候优先核查测点流态环境，确认探头工作面是否被杂物遮挡，核对终端内部断面配置参数和现场实际渠系是否保持一致。

结语

明渠灌区流量监测工作不能只参照产品样本标称参数完成设备采购，水体介质特性、流速变化区间、现场安装施工条件都会对最终计量效果产生决定性作用。武汉德希科技 DX‑LSX‑1 多普勒超声波流量计针对灌区野外明渠环境完成硬件优化，一体化多参数采集、低流速识别的产品优势，使其适配国内大量农业水价改革用水计量点位。科学选型之外落实标准化安装和年度现场比测工作，才能让流量监测设备持续输出可靠计量数据，为灌区水资源管控、农业用水核算工作提供扎实的数据支撑。
