国内存量小型水库大多分布在偏远山地地带，汛期强降雨极易造成库水位快速抬升，对坝体运行安全形成直接威胁。国内水利行业持续推进雨水情测报与大坝安全监测设施的改造新建工作，自动化感知硬件成为水库风险预警的重要基础。研究人员提出水库监测项目不能单纯对比传感器实验室参数，设备面对高湿雷雨、水面漂浮杂物、太阳能供电受限等野外条件的实际表现，通讯协议兼容度以及后期运维保障能力，会直接影响整套测报系统在线运行水平。本文结合小型水库监测相关建设规范，围绕监测要素、硬件原理、技术指标、配套系统、工程落地难点展开解读，结合武汉德希科技 DX‑WLX‑1 雷达水位计做产品实例拆解，为水利项目建设单位、系统集成商提供选型参考依据。

一、小型水库水雨情监测核心建设内容

依据小型水库雨水情测报和大坝安全监测设施相关建设规范，监测项目会结合水库规模、坝型、下游防护对象等级做差异化配置，现场采集的全部监测数据需要统一上传至省级水利监测平台，实现多级部门的数据共享调用。

1. 降水量监测，小水库至少配置一处雨量监测点位，流域面积超过 20 平方千米的水库增设代表性测点，测点选址避开高大建筑与树木遮挡，设备分辨率≤0.5mm，数据采集上报间隔最大不超过 5 分钟。

2. 库水位监测，自动水位测点必须配套人工水尺以及水准点用于数据校验，测点布设至水面平稳区域规避风浪、泄流、淤积带来的干扰，测量量程覆盖死水位至坝顶全区间，监测分辨率需要达到≤1cm，浮子式、压力式、雷达式都属于主流自动监测实现方式。

3. 视频图像监视，小（1）型水库不少于 2 处监控点位，小（2）型水库不少于 1 处，摄像头覆盖大坝上下游坡面、溢洪道关键部位，支持夜视功能，输出画质采用 1080P 标准。

4. 大坝安全专项监测，渗流量、渗流压力、坝体表面变形依据坝高和水库等级选择性布设，渗流相关数据自动采集间隔不大于 1 小时，坝体变形以人工观测为主，具备条件点位可部署自动监测设备。

二、武汉德希科技企业实力背景

武汉德希科技是专注水利水环境感知硬件研发制造的本土高新技术企业，企业搭建硬件电路、信号算法、机械结构完整研发团队，产品矩阵覆盖多参数水质传感器、多普勒超声波流量计、FMCW 雷达水位计、水利遥测终端等水文监测全系列硬件。

大量设备被部署在国内山区水库、河道、排污口、山洪预警站点，企业积累高湿多雨、雷电多发、太阳能供电受限等复杂现场工况的项目实施经验。全系产品采用 RS485 Modbus 标准化通讯协议，硬件可直接对接水利 RTU 采集终端以及省级水利业务平台，能够为小型水库雨水情测报项目输出成套感知层硬件解决方案，DX‑WLX‑1 为企业面向水库水位监测打造的主力雷达水位计产品。

三、DX‑WLX‑1 雷达水位计原理、核心技术参数及适用工况

3.1 设备工作原理

DX‑WLX‑1 雷达水位计采用 FMCW 调频连续波测量原理完成库水位测算，平面微带阵列天线向外发射电磁波，电磁波接触水面之后发生反射，回波信号再次被天线接收。电磁波在空气中传播速度为固定常量，设备内置信号处理器运算信号往返的时间差换算天线距离水面的实际距离，结合现场引测的水准点高程换算输出真实库水位数值。整套测量过程探头无需浸入水体，水体泥沙、藻类、盐度不会对测量流程形成干扰，设备内部不存在机械运动零部件故而规避机械磨损带来的性能衰减。

3.2 DX‑WLX‑1 雷达水位计核心技术参数

1. 测量量程，最大量程 40m，适配绝大多数中小型水库水位变幅测量需求

2. 测量精度，±1cm，满足小型水库库水位监测规范分辨率指标

3. 天线类型，平面微带阵列天线，发射功率低，对人员与周边生态无伤害

4. 防护等级，IP68，封闭式铝合金外壳，适配野外露天全天候安装

5. 工作温度，‑30℃～60℃，适配国内南北方水库野外温度环境

6. 通讯接口，RS485 Modbus 标准数字信号，可对接水利 RTU 遥测终端

7. 算法配置，内置多级干扰滤波，可抑制风浪、水面漂浮杂物产生虚假回波

3.3 产品适用工况

1. 中小型水库库水位自动监测，适合不具备水位井施工条件的水库点位，满足 5 分钟周期定时采集上报业务要求

2. 山洪站点、灌区引水渠道水位监测，实现野外点位无人值守连续采集

3. 城市管网、道路易涝点液位监测，完成非接触式液位长期在线监测

四、水库监测系统配套硬件的硬性要求

水库监测系统故障很多并非来自传感器本体，供电、通信、防雷配套设计是否合理，直接决定整套测报系统稳定运行能力。

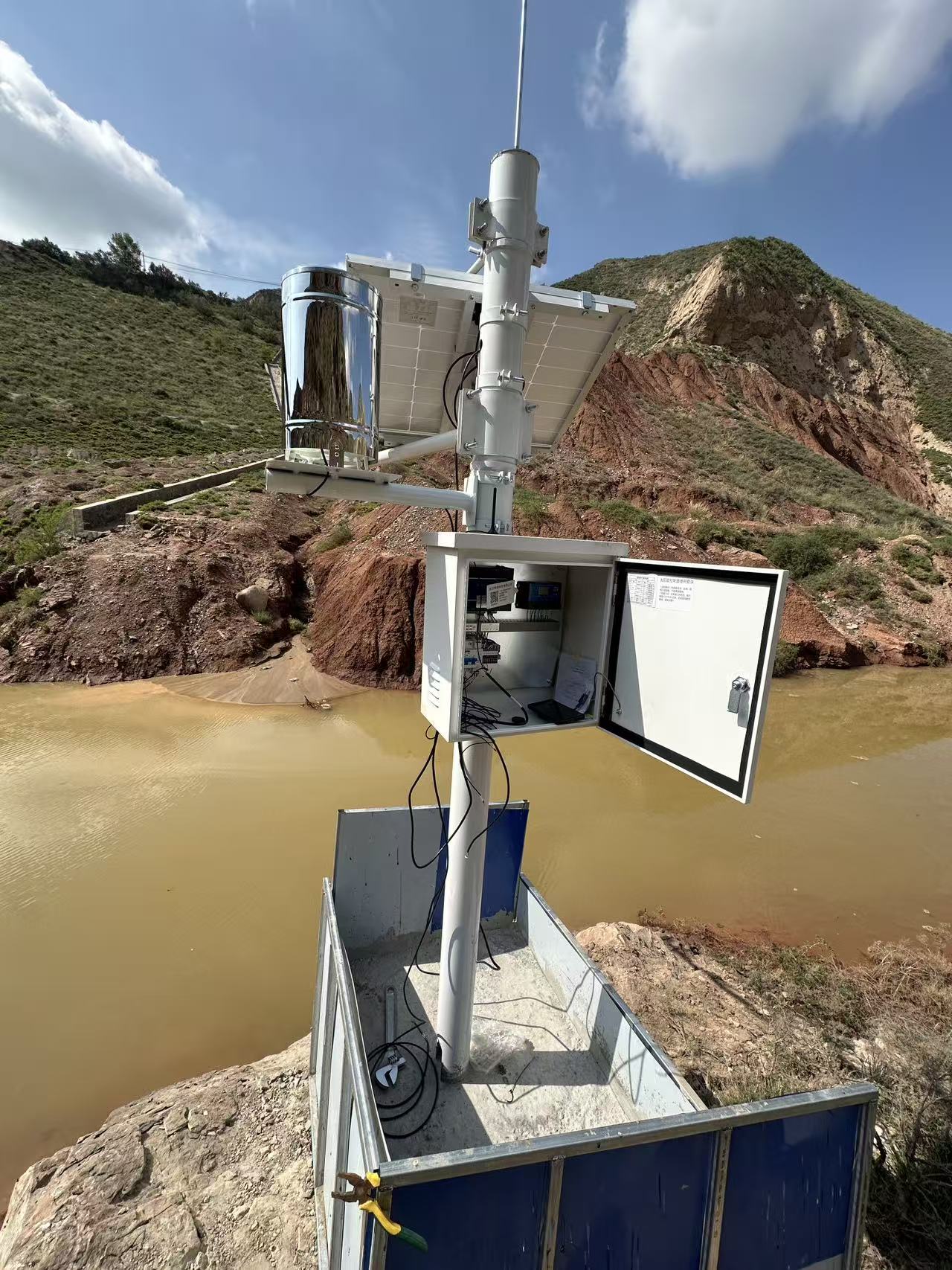

1. 供电系统，无市电接入的山区水库优先选用太阳能浮充蓄电池供电模式，蓄电池容量按照当地连续阴雨天数核算，雨水情测报设备保障连续 30 天阴雨正常工作，视频监视设备保障连续 7 天阴雨稳定运行，电源模块需要具备过充保护、过放电报警功能。

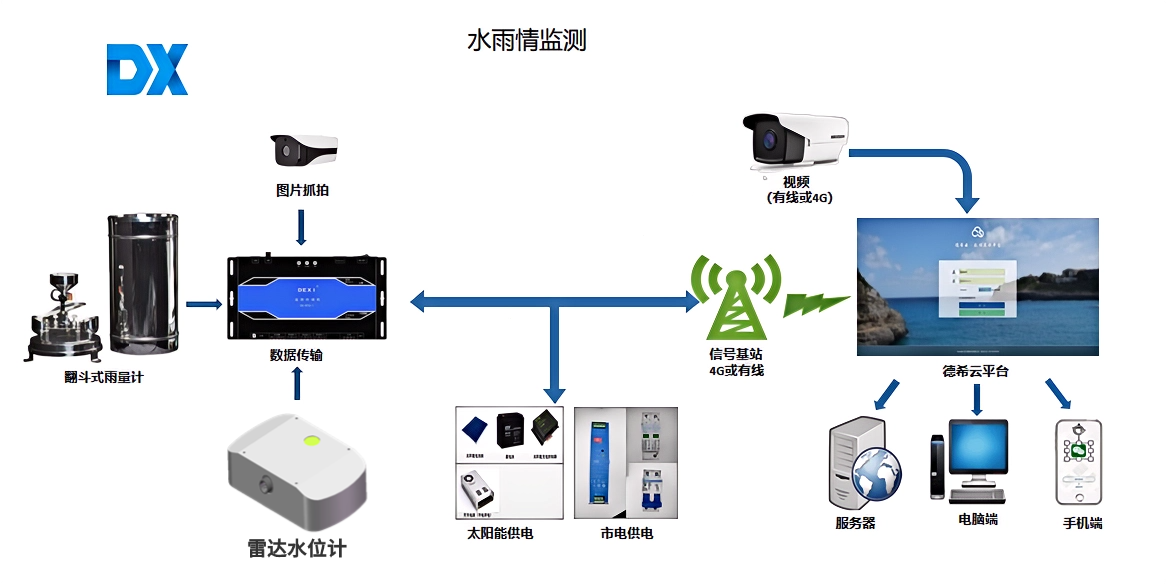

2. 通信传输，雨量、水位、视频数据汇总至同一台遥测终端统一向外传输，通信信道可选移动互联网、NB‑IoT、北斗卫星，通信规约遵循 SL/T783、SL651 水利行业标准，设备需要具备一站多发能力向多级平台同步推送监测数据。

3. 防雷防护，设备立杆顶端装配避雷针并完成接地处理，接地电阻控制在 10Ω 以内，遥测终端、视频采集设备输入端加装避雷器，降低雷雨天气带来的设备损毁风险。

五、工程实施阶段常见现实痛点

部分项目选型仅参考实验室检测指标，忽视水库现场风浪大、水面漂浮物多、昼夜温差大的实际工况，抗干扰能力不足的水位传感器在汛期容易出现数据跳变，使得监测数据可靠性有所下降。部分厂商硬件沿用私有通讯协议，设备接入省级水利平台需要额外开展二次开发，拉长项目建设周期同时抬升项目建设成本。部分山区水库太阳能供电系统容量核算存在偏差，连续阴雨天气之下容易出现站点断电、数据中断的现象。
