城市生命线智慧排水感知设备选型要点及招投标采购管控规范

城市生命线智慧排水感知设备选型要点及招投标采购管控规范

智慧排水感知设备作为城市生命线安全工程管网风险识别的核心硬件，设备选型、供应商筛选、招投标管控的执行质量，直接左右管网内涝预警、雨污混接判别、管网运行评估等业务模块的实际运行效果。当前国内城市生命线项目采购过程中，部分采购单位容易出现重报价轻工况适配、资质审核流于形式、技术参数照搬宣传资料等问题，使得项目建成之后出现设备故障率偏高、监测数据连续性不足、后期运维成本居高不下等现实问题。行业研究人员结合大量市政排水项目招投标与落地实施经验，从供应商资质审查、硬件技术指标判定、项目交付管控、商务运维约束等层面梳理实操要点，为城市排水管网监测设备采购工作提供参考依据。

---

一、供应商主体资格与合规准入要求

城市生命线相关项目对供应商资质条件设置刚性审查门槛因而资格审查环节不能仅依靠企业营业执照完成判定。投标主体的信用记录会被评标人员重点核查，信用中国、政府采购平台记载的失信以及重大违法经营记录可被作为直接废标判定依据。代理参与投标的企业需要把完整原厂授权文件提交至评标组，多级转授权模式容易造成后期故障售后责任划分模糊。

同类工程项目业绩材料可被用来衡量供应商现场实施能力，投标方提供的合同资料需要体现项目名称、建设内容、设备品类等关键信息，已经落地的市政排水、城市生命线相关项目更能够体现厂家对于井下复杂工况的理解水平。

武汉德希科技作为水文水利水务监测设备研发企业，属于具备自主软硬件研发生产能力的高新技术企业，拥有完整的传感器、采集终端产品体系，DX‑LYX‑1 雷达压力式水位计、DX‑LSX‑1 多普勒超声波流量计、DX‑RTU‑1 低功耗遥测终端机可以组合实现管网水位流量一体化监测，系列设备已经被部署应用于国内多地雨污管网监测工程现场。

---

二、硬件产品技术能力筛选要点

地下窨井内部高湿积水、无线信号波动、漂浮杂物淤积的客观环境使得普通民用监测设备无法满足生命线工程的使用条件，采购人员需要把工况适配相关指标写入招标文件实质性响应条款。IP68 防护等级属于管网井下设备硬性条件，IP67 仅能够实现短时浸水防护故而不能适配井室长期浸泡环境，设备工作温度区间需要覆盖‑20℃至 60℃来应对冬夏极端温差变化。

单一原理传感器容易受到管网复杂环境干扰因而双通道互补测量方案更加适合高风险监测点位，DX‑LYX‑1 雷达压力式水位计将雷达非接触测距单元与压力测压单元做一体化集成，水位进入雷达测量盲区之后系统自动切换压力采集通道使得设备在水体浸没状态依旧维持连续数据输出，采购文件应当对只搭载双硬件传感器却仅支持手动切换模式的产品做明确排除。

DX‑LYX‑1 雷达压力式水位计核心技术参数

测量量程：雷达 0‑20m；压力式 0‑10m

雷达盲区：≤0.1m

测量精度：±2mm

通信方式：4G 无线传输

供电配置：7.2V/57Ah 内置锂电池，正常工况续航＞15 个月

防护等级：IP68

工作温度：‑20℃~60℃

存储温度：‑20℃~70℃

本地存储：可保存 2 年历史数据，支持断点续传、自动补包

采集策略：正常状态 5min 采集 / 15min 上发；预警状态 5min 采集上发；报警状态 1min 采集上发；空闲进入 μA 级休眠

外壳材质：ABS 传感器 + PC 防护外壳

设备续航指标不能只采信厂家书面宣传数据，要结合正常采集、预警、报警不同上报频次完成续航核算，智能休眠唤醒机制可以让非采集阶段整机维持微安级工作电流因而实现电池使用周期的显著拉长。

地下井室网络信号中断属于较为常见的现象，设备本地存储、断点续传、自动补包功能可以保障汛期关键监测数据不会发生丢失。设备通信报文需要契合《SL651‑2014 水文监测数据通信规约》，私有封闭协议会带来平台对接壁垒故而招标文件需要明确要求开放标准 Modbus、MQTT 通讯协议，远程参数下发、零点校准、故障自检功能需要得到完整实现。

DX‑LSX‑1 多普勒超声波流量计核心技术参数

流速测量范围：0.02‑5m/s

流速测量精度：±1%±0.01m/s

水深测量范围：0‑10m

水深测量精度：±1cm

流量测量范围：0.001m³/h‑999999999m³/h

电源：DC9V‑24V

功耗：≤1W

信号接口：RS485 (Modbus)

防护等级：IP68

工作温度：‑20℃~65℃

DX‑LD‑2 锂电池供电系统核心技术参数

标配电池：7.2V 133Ah

存储容量：16M flash+512M TF 卡，最大可扩展至 256G

静态电流：＜1.3mA（7.2V）

待机工作电流：＜18mA（7.2V）

硬件接口：1 路 RS485 接口，1 个 USB 调试接口，内置 4G 通信模块

防护等级：IP68

工作温度：‑35℃~75℃

DX‑RTU‑1 低功耗遥测终端机核心技术参数

处理器：工业级 32 位通信处理器

供电电压：DC4‑20V，具备反接、短路保护

历史数据存储：可保存 3 年历史数据

通信支持：2G/4G 无线通信，符合 SL651‑2014 水文监测数据通信规约

防护等级：IP68

工作温度：‑35℃~75℃

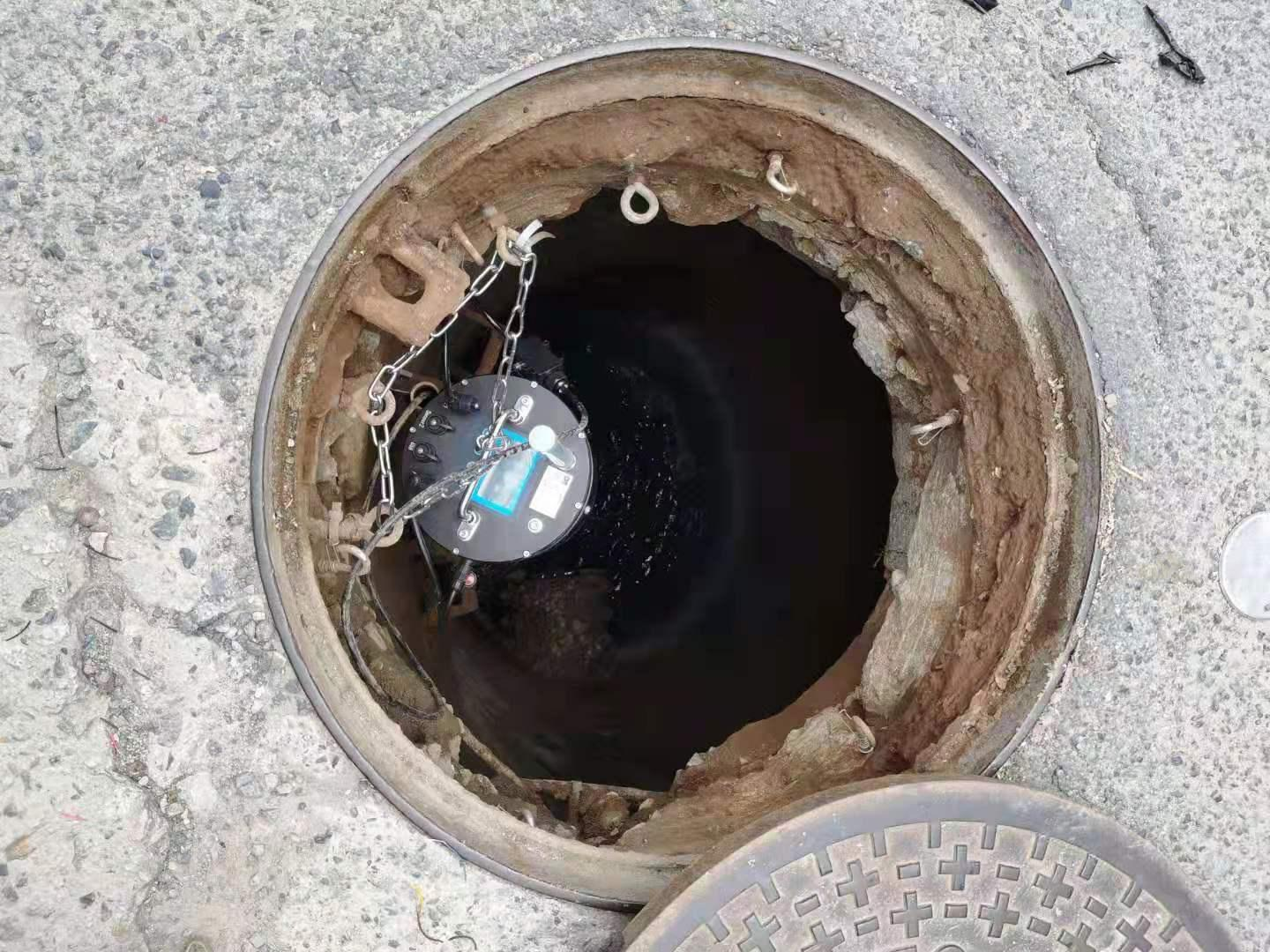

DX‑LSX‑1 多普勒超声波流量计可同步完成流速、水位、流量数据采集，搭配 DX‑LD‑2 锂电池供电系统组成完整流量监测站点，整套设备可被布置在主干管网交汇节点完成管网运行状态研判。

---

三、项目交付与工程实施能力考察

部分投标单位样机送检产品选用高规格元器件但批量供货设备元器件规格出现下调，评标环节可要求投标方提供同型号设备带有 CMA、CNAS 标识的第三方检测报告，报告载明参数需要和投标文件技术条目保持一致，具备条件的采购单位可组织人员前往已经投运的项目现场开展实地核验。

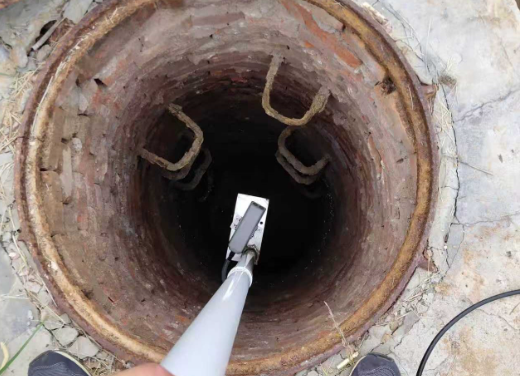

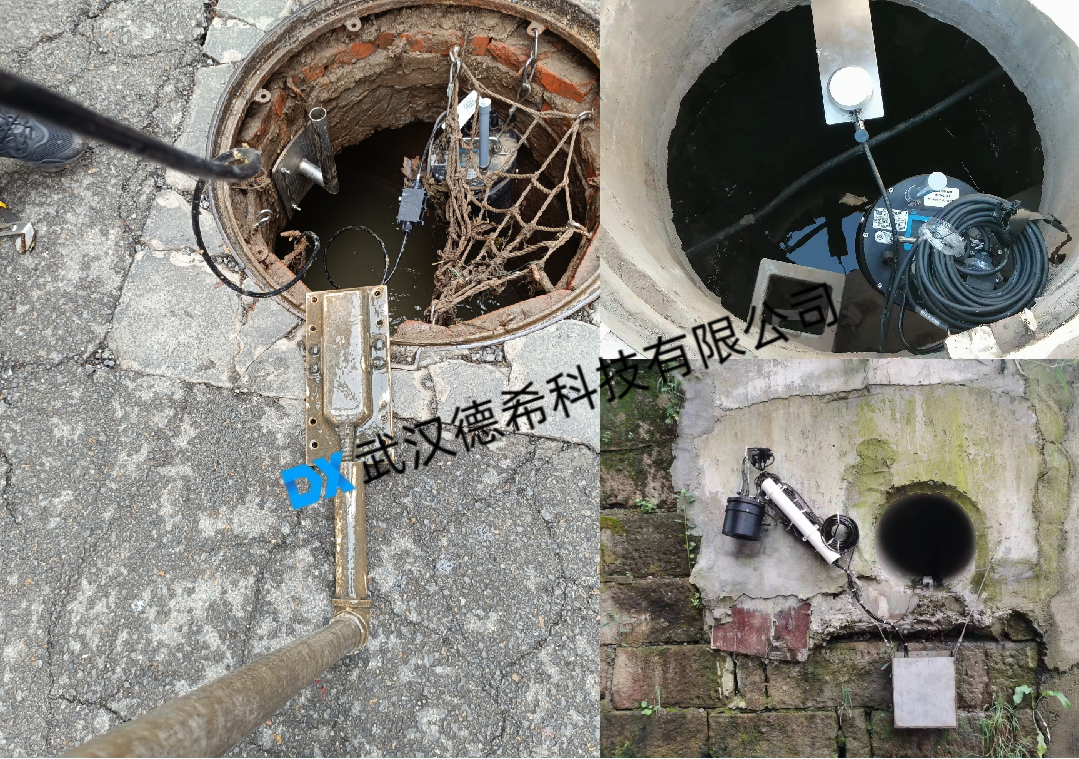

完整的安装方案设计能力可以反映供应商对于管网现场工况的掌握程度，监测点位布设、安装位置筛选、支架选型、线缆防护处理都需要形成成套技术方案。

多普勒类流量监测设备需要避开管道汇流、跌水、漩涡位置完成安装。

雷达水位计需要控制波束角度以此降低井壁反射造成的测量干扰。

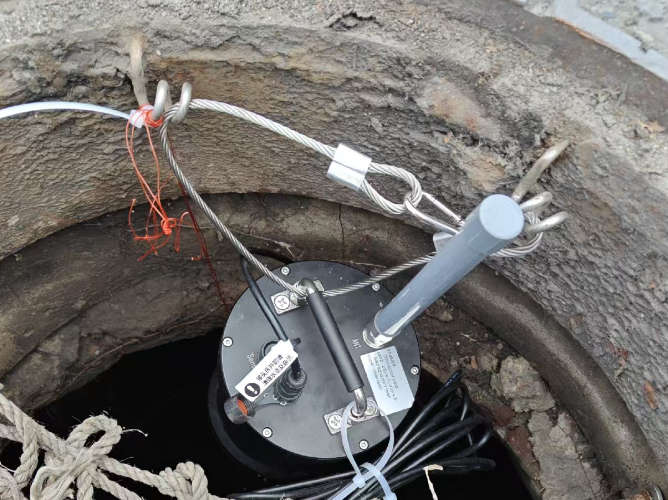

不锈钢模块化支架可被用于井下设备固定来简化后期维护拆卸作业。

投标方案内部需要附带设备安装说明，设备安装、上电调试、平台联调全部纳入投标报价范围，规避低价裸机中标之后再追加配件以及调试服务相关费用。

---

四、商务合同与运维服务约束条件

城市生命线项目承担防汛应急相关工作因而故障处置时效需要在合同文本当中完成细化约定，远程故障排查响应时限、现场上门处置周期需要被逐条明确。

电池、通信模块、传感器等易损耗部件质保范围需要完整列明，部分厂家会将电池自然损耗排除在质保范围之外，采购方要把正常工况条件下电池更换保障条款写入正式合同，设备固件迭代升级相关服务边界同样需要加以明确。

全生命周期运维成本应当纳入评标综合评分维度，不能单纯依靠设备报价完成优劣判定。低价硬件往往带来频繁校准、返修、部件更换产生的额外开销，供应商本地化技术服务团队配置情况直接决定故障处置实际效率。

投标方需要说明设备定期校准、现场校核、故障排查完整作业流程，磁铁唤醒、蓝牙 APP 井口调试等功能可以显著缩减工作人员下井作业频次，使现场作业安全风险得到降低。

---

五、高频 QA 问答

Q：城市生命线排水监测项目是否必须选用双模水位设备？

A：常规水位波动点位可选用普通雷达水位计，存在高水位淹没探头风险的重点内涝点位优先选用 DX‑LYX‑1 这类雷达压力双模设备，规避雷达盲区引发的数据中断问题。

Q：第三方检测报告需要重点核查哪些内容？

A：检测报告设备型号需要与投标设备型号相互匹配，优先选取带有 CMA、CNAS 资质标识的报告，重点核对防护等级、测量精度、工作温度等核心技术指标。

Q：设备对接现有智慧水务平台是否会产生额外支出？

A：招标文件应当明确拒绝私有协议，标准协议对接、平台联调工作需要归入投标总价，规避项目实施阶段产生额外对接服务费用。

Q：流量监测设备安装需要规避哪些现场工况？

A：多普勒流量计安装点位需要避开跌水、汇流、漩涡区域，优先选取水流平稳管段开展布设，降低流态异常带来的流量计量偏差。

---

城市生命线安全工程建设的核心目标在于实现城市排水管网风险的提前感知与预警处置，感知层设备的选型采购属于整个项目链条当中十分关键的一环。采购单位不能把设备单价作为评标的主导因素，要将供应商研发生产实力、设备井下工况适配能力、批量供货一致性、工程落地经验以及全周期运维保障能力纳入综合评价体系。管网监测设备需要适配窨井高湿、积水、信号不稳定的复杂环境，以此输出连续可靠的监测数据，数据质量的高低会直接影响管网模型运算结果、内涝风险研判、管网调度决策的落地成效。采购单位通过规范招投标各环节管控要求，使城市生命线排水监测项目可以达成预期建设目标，助力城市排水系统的精细化智慧化管理升级。
