引言

国内水环境监测业务逐步向自动化无人值守方向推进，河道、湖泊、饮用水源地、近海等野外水体缺少市电布线条件，浮标水质监测设备成为地表水常态化在线监测的重要硬件载体。野外水域存在光照不均、盐雾腐蚀、风浪扰动、无线网络信号不稳定等多重客观因素，供电续航、数据传输两大模块直接决定浮标站点的数据完整率与设备实际运行周期，只关注传感器检测性能而忽略能源与通信设计会导致项目落地之后出现频繁断联、设备停机等各类现实问题。

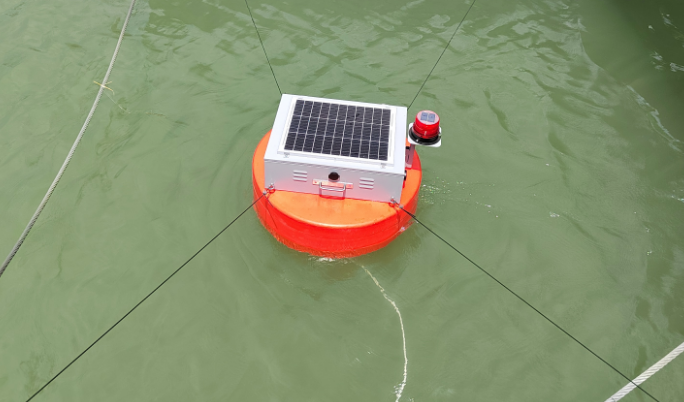

武汉德希科技立足于武汉东湖高新区，企业专注水环境感知硬件、采集终端、水务云平台的研发生产，拥有完整软硬件自主开发实力，产品广泛应用于水利、环保、水源地保护、科研监测等多个领域。DX‑VWATER‑3 在线多参数水质监测浮标站为企业面向野外开放水体推出的一体化监测设备，整套设备集成水质传感单元、太阳能锂电池供电系统、多模通信模块、锚泊固定机构，可实现全天候无人值守水质采集、远程预警、数据云端存储，本文从供电原理、传输机制、关键参数、落地场景、常见问题角度展开解析，为地表水浮标监测项目选型提供技术参考。

一、DX‑VWATER‑3 浮标站供电系统工作原理及关键参数

野外水面环境不存在市政供电接入条件，整套浮标站点的传感器采样、主控运算、无线数据上报全部依靠自持能源系统供给，阴雨天气、冬季光照不足、水上盐雾侵蚀均会对电源系统运行形成干扰。

1.1 供电系统工作原理

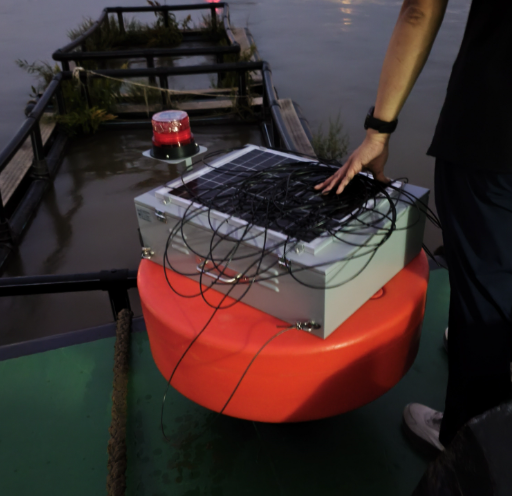

DX‑VWATER‑3 浮标站采用太阳能电池板搭配大容量锂电池联合供电架构。太阳能电池板收集的光能经过充电控制器稳压调节之后一部分直接供给整机负载运行另一部分被存入储能锂电池。光照匮乏的阴雨环境整机全部依靠锂电池供电维持设备运转。设备底层设置休眠唤醒低功耗运行逻辑，非采集时段传感器与通信模块进入休眠状态使得整机功耗得到控制。电源控制盒与电池舱具备 IP68 防护等级因而能够抵御水面溅水、高湿水汽带来的器件腐蚀。

1.2 供电单元关键技术参数

整机工作电源：DC12V

标配锂电池容量：20000mAH，支持容量扩展

电池正常工作电压区间：11.5V‑13.5V

供电组合方式：太阳能 + 锂电池联合供电

控制盒、电池盒防护等级：IP68

告警类型：电池低电压，支持平台弹窗、微信、短信多渠道推送

1.3 供电系统现场运维要点

水体波浪造成浮标持续晃动容易诱发接线点位松动，鸟类粪便、水面藻类附着覆盖太阳能板表面会造成光电转换效率有所降低。水环境运维技术人员提出巡检周期需要跟随水域条件动态调整，常规水域执行 1‑3 个月一次巡检标准，藻类密集、盐雾偏高复杂水域巡检周期缩短至每月一次。运维作业过程中工作人员需要清理太阳能板表面各类遮挡附着物并且仔细核验线缆接头密封状态。锂电池长期搁置需要保持满电存储状态同时每 3 个月完成一次补电操作，亏电存放会造成锂电池循环寿命发生不可逆衰减。

二、数据采集与无线传输系统原理及关键参数

采集控制单元作为浮标站的核心中枢，承担传感器信号解析、本地数据存储、协议转换、外接设备管控等工作。野外水域通信条件差异明显，近岸河湖 4G 信号状态稳定，偏远库区、开阔湖面容易出现公网信号衰减甚至信号缺失，多通信模式兼容设计可以拓宽设备的环境适配范围。

2.1 采集控制单元

DX‑VWATER‑3 浮标站主控单元配置 RS485 Modbus 工业标准接口，可对接 pH、浊度、溶解氧、氨氮、COD、叶绿素、蓝绿藻、水中油等数字化水质传感器。现场采集得到的原始监测数据优先存储在设备本地，网络波动发生通信中断时监测数据不会丢失，通信链路恢复之后缓存数据自动补传至德希云平台。主控预留外设扩展接口，气象监测仪、流速水位传感器、视频监控摄像头可以被接入整套系统，使得单台浮标站点升级为水‑陆‑空一体化综合监测站。

2.2 无线传输单元关键技术参数与工作模式

通信支持方式：GPRS、4G、NB‑IoT、北斗多模式可选

数据访问途径：Web 网页端、手机微信服务号

告警推送形式：平台弹窗、微信消息、短信告警

整机外形尺寸：720mm×720mm×790mm

整机重量：约 25kg

4G 通信模式可承载较大数据吞吐量因而适合需要同步回传监控视频的监测点位。NB‑IoT 依靠更低功耗完成小数据包上报，适配采样频次低的长期原位监测项目。北斗短报文通信作为无公网覆盖偏远水域的应急传输备份手段使用。

2.3 通信部署实施注意事项

大风浪引发浮标大幅摇摆会造成天线方位偏移，水面水雾、岸边高大植被同样会对无线信号产生遮挡。项目实施人员投放浮标之前需要在目标点位完成通信信号实地测试，4G 信号强度达到 70% 以上方可开展投放作业。信号不达标的监测水域需要调整浮标布设位置或者切换北斗通信链路。

三、设备适用落地场景

3.1 大型湖泊水质生态监测

大中型湖泊湖区范围广，不少监测区域远离岸边基础设施，DX‑VWATER‑3 浮标站独立供电与多模传输特性可以充分发挥。设备持续性采集 pH、溶解氧、叶绿素、蓝绿藻等关键指标，帮助管理人员捕捉水华爆发前期的水质变化特征。

3.2 水库及饮用水源地安全预警

饮用水源地对水质风险预警能力具备较高要求，浮标站可布设在库区进水口、核心库区、出水口等关键断面。水质指标一旦超出预设安全阈值系统立刻触发多渠道告警推送，使管理人员可以快速响应处置水体污染隐患。

3.3 河道及排污口溯源监测

浮标设备布设于排污口下游 500 米范围内，用来跟踪外源污染输入带来的水质波动。模块化传感器配置支持按需增减监测参数，适配不同等级河道的环境管控需求。

3.4 近海浅海区域环境监测

浪高≤2 米的近海浅水域可部署该套浮标设备。IP68 防护设计能够保护供电舱、控制舱内部器件免受海水盐雾水汽侵蚀。

四、常见问题 QA

Q1：浮标站点出现数据不上传，主要诱因与处理手段是什么？

A1：SIM 卡欠费停机、现场网络信号偏弱、通信天线接头松动、设备通信参数配置错误均会引发数据停止上报。工作人员优先核查 SIM 卡状态以及天线连接情况。信号偏弱的水域需要移动浮标至信号条件更好的位置。参数异常情况需要登录后台核对服务器地址、端口配置信息。

Q2：浮标监测数据持续波动或者数值固定不变，该如何排查？

A2：传感器探头被泥沙、藻类附着物覆盖，传感器未按周期完成校准，水下传感器接线松动都会造成数据异常。运维人员需要清洁探头表面附着物，按照规范周期开展传感器校准作业，同步检查水下航插线缆密封紧固状态，排除硬件接触类故障。

Q3：野外浮标电池续航不足，排查方向有哪些？

A3：太阳能板被杂物遮挡、锂电池性能老化、设备采集上报频率设置过高均会缩短续航时长。运维人员清理太阳能板表面遮挡物，结合项目实际工况调低采集上报频次。电池出现老化衰减则需要完成锂电池更换。

Q4：浮标发生漂移移位需要怎么处置？

A4：锚绳磨损断裂、锚块重量不足、极端风浪冲击会造成浮标漂移。投放阶段确认锚块、锚绳规格匹配现场水深条件。日常巡检重点检查锚泊系统磨损状态。台风暴雨等极端天气过后第一时间赶赴现场复核浮标位置。

结语

地表水浮标监测项目的实际运行效果不单单由水质传感器检测精度决定，供电系统稳定性、无线通信可靠性对项目整体价值形成关键约束。武汉德希科技 DX‑VWATER‑3 浮标站依托模块化硬件架构，将自持能源供给、多源数据采集、多模式无线通信、远程预警能力融为一体，适配多类型野外无人值守水环境监测场景。

野外浮标设备无法脱离常态化运维保障工作，太阳能板面清洁、传感器定期校准、锚泊系统磨损检查、电池状态核验都需要按周期落地执行。浮标在线监测数据搭配实验室人工比对校验，才可以持续输出真实可信的水环境监测结果，为河湖生态治理、水源地安全管控提供扎实的数据支撑。
