引言

在流域数字化管控、灌区计量、排污管网监管各类水利项目落地过程之中，野外测流设备长期面临环境复杂、运维成本高、工况适配难等现实难题。接触式测流设备极易受泥沙淤积、水面漂浮杂物破坏，设备更换与现场检修会消耗大量人力成本，非接触雷达测流技术由此成为水文监测领域主流技术路线。武汉德希科技立足于水文感知硬件自主研发，打造 DX‑LLX‑1C 雷达流量计，设备集成流速、水位同步采集能力，依靠微波雷达实现非接触式水情数据获取，能够适配多种野外恶劣作业环境。本文围绕产品技术原理、硬件规格参数、现场安装要点、行业适用领域以及企业研发实力展开阐述，为水利、环保行业设备选型提供参考依据。

一、企业研发实力

武汉德希科技专注水系统监测技术研究，业务面向水文、水利、水务、环保、科研等多个行业。企业实现雷达测流硬件、算法模型、通讯协议全部自主开发，摆脱对外来核心组件的过度依赖。

1. 完整的产品矩阵，企业布局水位、流速、流量、水质全系列感知设备，DX‑LLX‑1C 雷达流量计作为核心测流产品，可和自研遥测终端 RTU 配套使用搭建完整在线监测体系。

2. 支持项目定制开发，针对不同河道、渠道的断面特征，设备量程、算法模型均可按需调整，满足差异化工程建设需要。

3. 全流程原厂技术服务，项目前期工况勘测、设备选型、现场安装指导、故障排查维修均由原厂技术人员提供支撑，剔除中间商带来的沟通壁垒。

二、产品核心工作原理

行业技术研究人员表明，非接触雷达测流依靠两套微波技术分别完成流速与水位的数据解析，DX‑LLX‑1C 雷达流量计将多普勒效应、FMCW 调频连续波技术集成于同一台整机。

1. 表面流速采集（多普勒原理）

设备向水体表面发射微波信号，水流运动让反射回波产生频率偏移，偏移数值被换算成水面表层流速。整套采集流程无需探头浸入水体，泥沙、漂浮垃圾、水面植被、高水位变化带来的设备损伤风险被直接规避，风雨、温度变化不会对测量过程形成干扰。

2. 水位高度采集（FMCW 调频连续波原理）

雷达发射频率持续变化的微波信号，发射信号和水面回波产生频率差值，系统依靠差值计算探头距离水面的空高数值，结合现场断面参数换算得到实际水深数据。

3. 整机抗干扰设计

设备搭载进口平面微带雷达天线，配套专属渠道流速演算模型，该模型经过大量水利仿真试验和实地测试打磨，使测量精准度有所提升。内置增益调节功能可以适配多种探测距离，窄波束角减少周边环境物体的信号干扰，整机融合防雷、防凝露、防水设计，洪水高流速环境依旧保障数据输出稳定。

三、DX‑LLX‑1C 雷达流量计技术参数

流速测量范围：0.05‑20m/s（默认 0.05‑5m/s，支持定制量程）

流速测量精度：±0.01m/s；±1%

流速分辨率：0.001m/s

水位测量量程：0‑40m

水位测量精度：±1cm（最优可达 ±5mm）

水位分辨率：1mm

供电电压：9‑24VDC，典型 12VDC

整机功耗：＜110mA（12VDC 工况）

通讯接口：RS485，Modbus‑RTU 协议

工作温度：‑30℃~60℃

储存温度：‑35℃~75℃

相对湿度：0‑95% RH

防护等级：IP68

外壳材质：铝合金

四、现场安装与通讯使用说明

一线工程运维人员强调雷达流量计最终测量效果很大程度受制于现场安装工艺，接线、选址、角度校准均需要严格执行作业标准。

1. 线缆接线规范

设备配置 4 芯信号线缆，红色为电源正极、黑色为电源负极、黄色为 RS485 A 线、蓝色为 RS485 B 线，实际线序优先参考线缆本体标签。错误接线极易造成硬件永久性损毁，全部接线工作结束之后才可以接通供电电源。

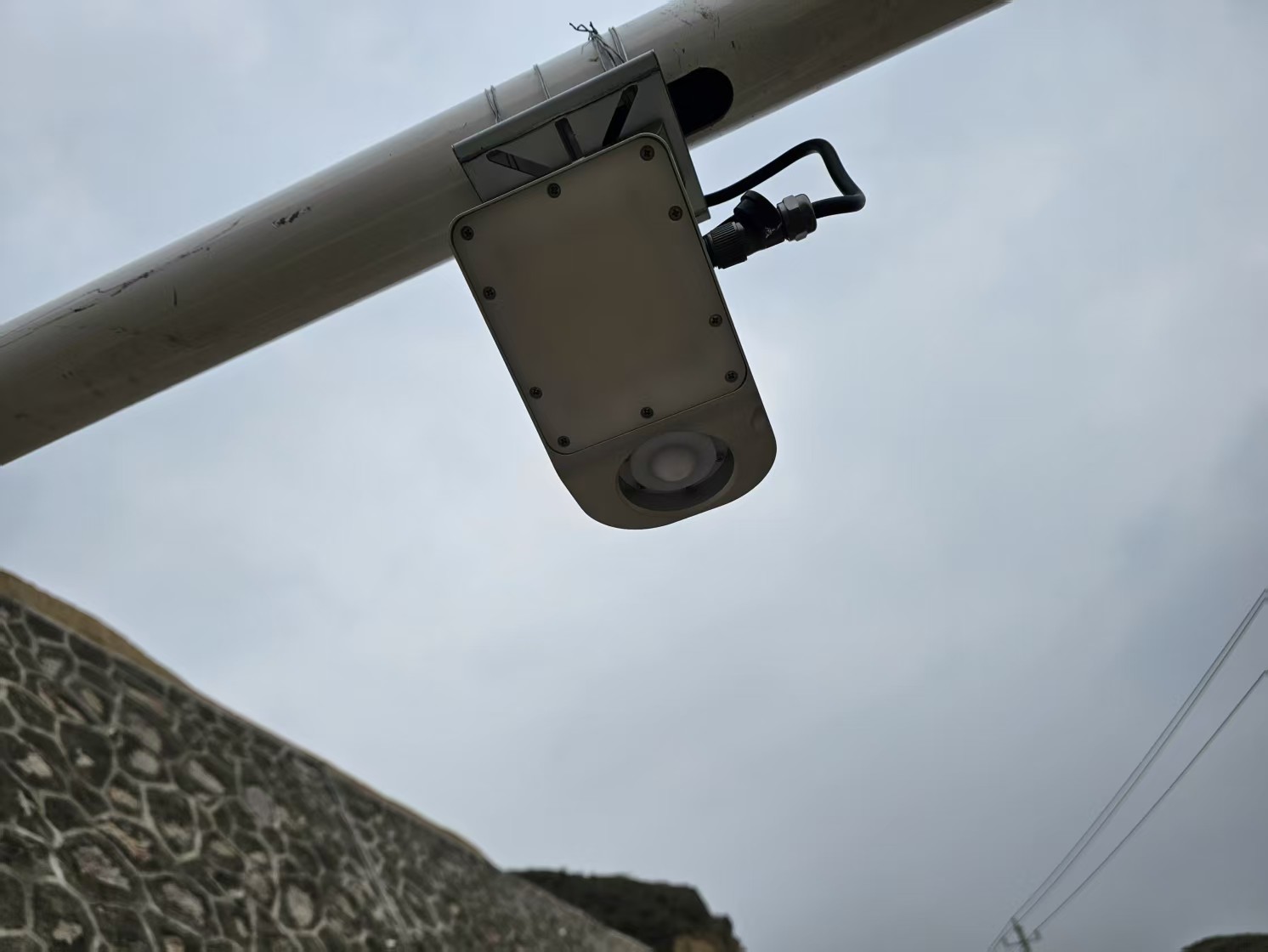

2. 测点选址与设备调校

设备安装高度距离水面需要大于 0.5m，监测断面优先挑选顺直、水流集中稳定河段，漩涡、回流、大块礁石阻水断面应当予以避开。天线到水面之间不允许存在树枝、杂物遮挡，借助机身自带气泡水平仪完成角度调校，保证水泡居中，航插接头必须拧紧用来阻挡水汽侵入壳体。设备仅采集水体表层流速，水面极度平静会造成回波偏弱进而无法读取流速，这类工况需要更换其他监测设备。

3. 数据通讯配置

流速传感器默认通讯地址 1，水位传感器默认通讯地址 2，全部寄存器为只读模式。流速以 4 字节单精度浮点数输出，水位、水深同时提供厘米、毫米两种单位数据。设备对接德希自研 RTU 遥测终端之后，监测数据能够直接上传至水文、环保现有业务平台，适配野外无人值守站点。

五、主要应用领域

DX‑LLX‑1C 雷达流量计凭借非接触、低功耗、防护等级高的产品特性，适配多类野外水情监测项目，休眠和测量交替的工作模式可以适配太阳能供电系统。

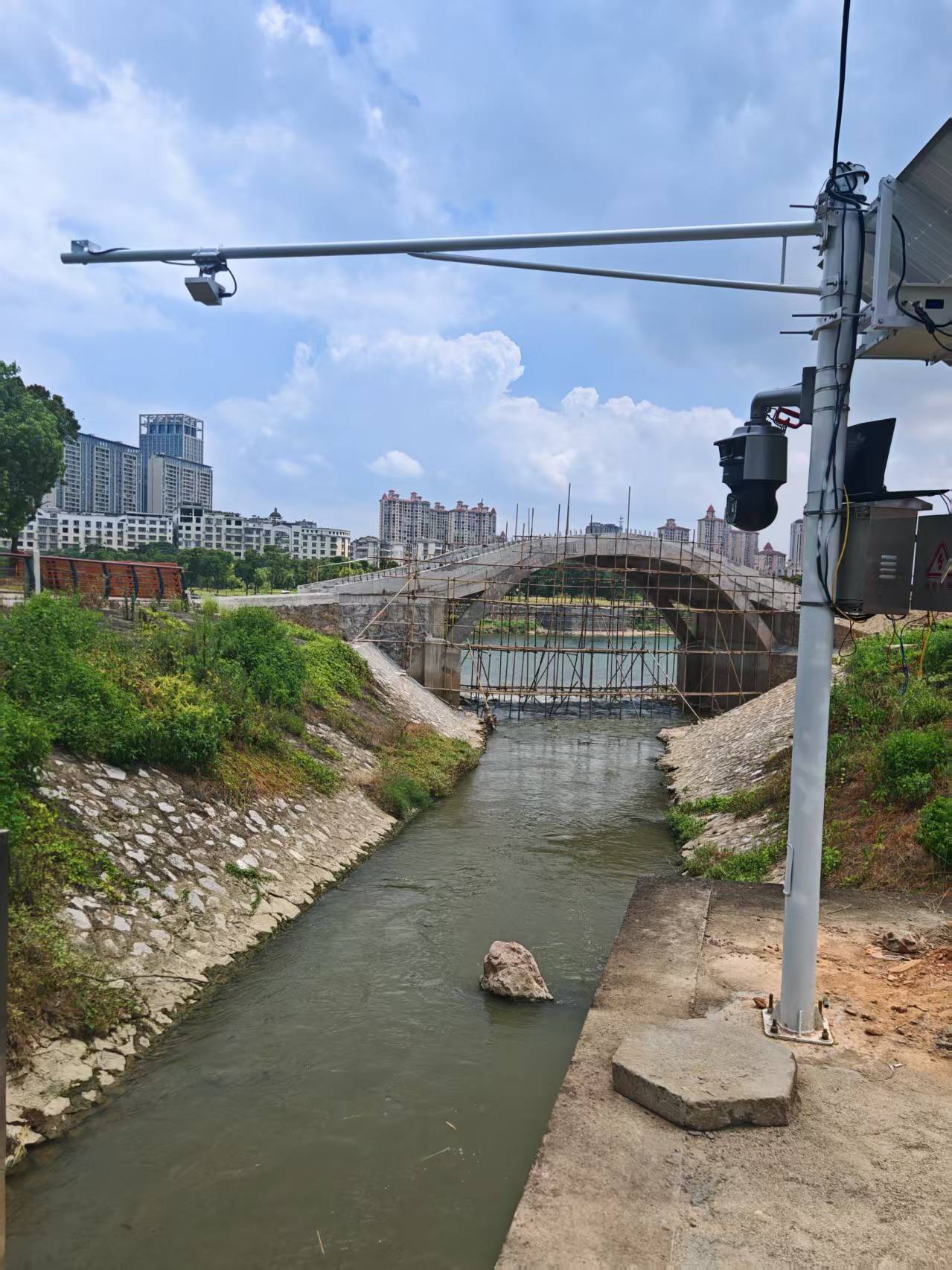

1. 天然河道生态流量监测，用于河道生态下泄流量监控，完成水位流速流量不间断采集。

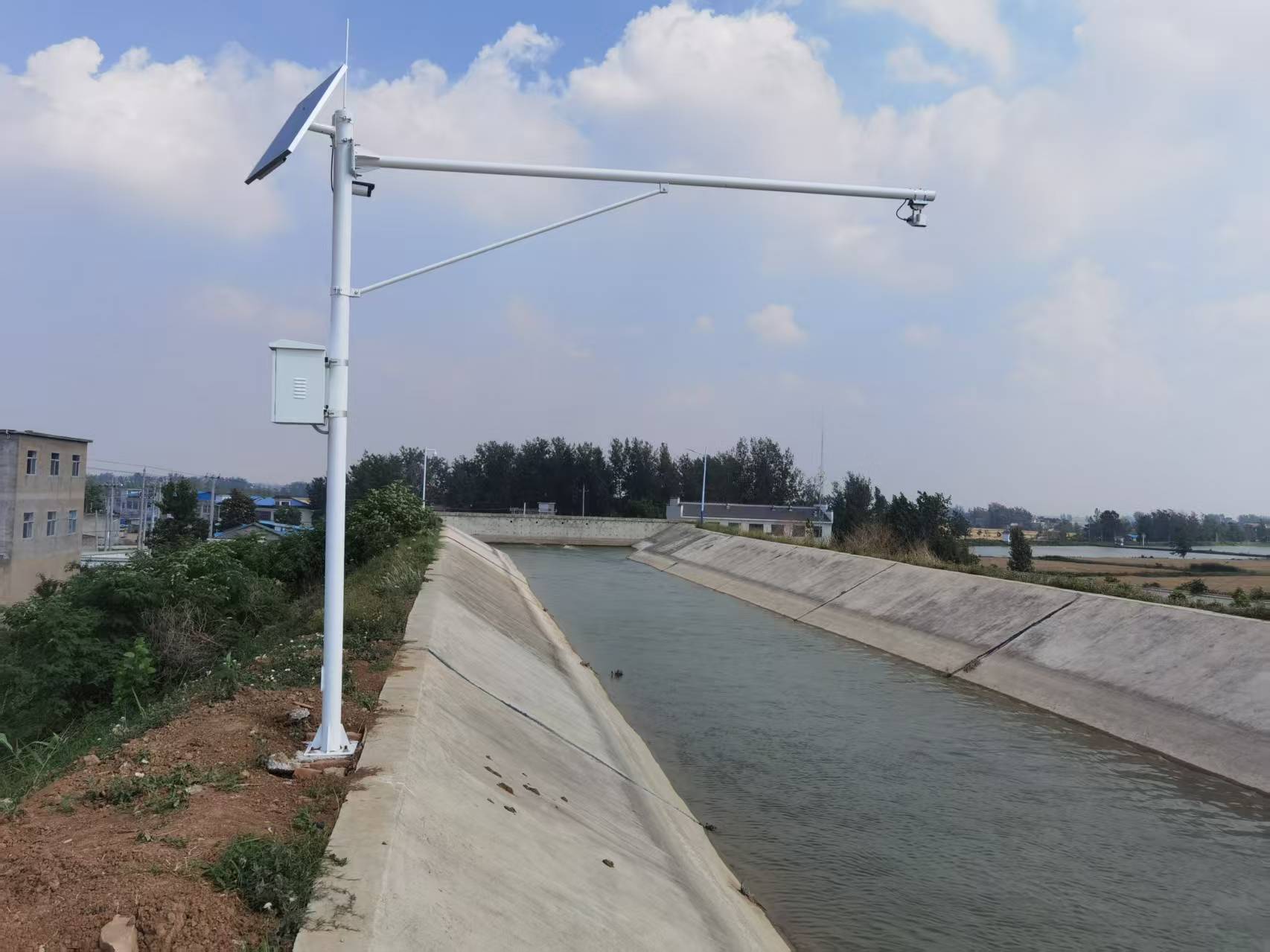

2. 灌区明渠水量计量，农田引水渠道实现水量统计，支撑灌区水资源调度管理。

3. 地下排污井、管网监测，不用下井作业就能够获取排污流量数据，降低管网运维安全风险。

4. 野外无人值守水文站点，适配没有市电供给的野外点位，依托太阳能供电实现长期自动监测。

六、总结

水利行业监测设备选型，不能只参考纸面技术指标，设备原理适配性、野外环境耐受能力、原厂技术服务能力均属于重点考量维度。DX‑LLX‑1C 雷达流量计依托雷达非接触测量技术解决传统测流设备运维难题，完整参数规格可以覆盖绝大多数河道、渠道、排污管网监测需求。武汉德希科技作为源头自研厂商，从硬件生产、算法迭代到项目落地提供整套支撑服务，可为各类水利监测项目提供可靠的水位流速流量一体化感知解决方案。
