摘要：城市合流制管网、箱涵、入河排污口普遍存在水位动态变化的现象，管道内部会交替出现满管、非满管运行状态，单一测流原理设备很难适配这类复杂工况。研究人员认为超声波雷达流量计的实际使用效果，很大程度受现场管网条件、安装工艺、配套调试服务所左右，不能仅凭产品样本上的实验室指标完成采购决策。本文梳理超声波雷达流量计核心技术评判维度、项目落地工程约束，以武汉德希科技有限公司 DX‑CLL‑1 作为产品案例做分项参数拆解，同时给出可落地的选型实操建议，面向水务集成商、环保及水利采购人员提供参考。

国内排水管网流量监测项目实施过程当中，很多采购方容易把关注点局限在设备标称精度指标，故而忽视井下狭小空间、泥沙漂浮物干扰、间歇式太阳能供电、满‑非满管频繁切换等客观现场条件，设备投运之后出现模式识别错乱、测量数值漂移、调试维护难度高等问题，使得管网水量统计、污染溯源工作缺少可靠的数据来源。采购环节需要把硬件双模技术能力、现场工程适配、系统集成兼容性、全流程技术服务纳入综合评估体系，以此筛选适配项目实际条件的监测设备。

一、超声波雷达流量计核心技术考察维度

1. 双模切换逻辑性能

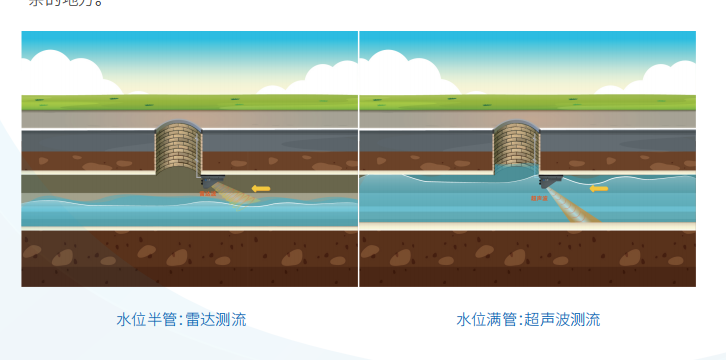

双波融合测流设备核心优势体现在满管与非满管工况的自动识别切换，切换逻辑判断偏差会直接引发流量计算错误。降雨天气管网水位涨落速度较快，硬件识别响应效率需要匹配水位变化节奏，只依靠固定液位阈值完成切换的简易方案很难适配多变管网流态。发射功率、探测灵敏度支持现场可调的硬件，能够适配不同管径、不同杂物干扰等级的监测点位。

2. 数据存储与供电兼容能力

大量地下管网监测点位无法接入市电，间歇休眠供电模式可以使整机功耗有所下降。突发断电的工况下原始监测数据需要被本地保存，数据丢失会导致排污总量统计产生断层。同时具备蓝牙本地调试与远程参数修改功能，能够显著降低运维人员井下作业频次。

3. 结构与安装工程适配能力

管道顶部吊挂的非接触安装方式，可规避底部探头被淤泥掩埋的常见故障，但该方案对支架加工精度、井室上部操作空间存在硬性要求。老旧管网井室内部空间紧凑，前期需要复核设备外形尺寸与支架孔位，支架尺寸不匹配会直接造成设备无法完成就位安装。

工程落地特点

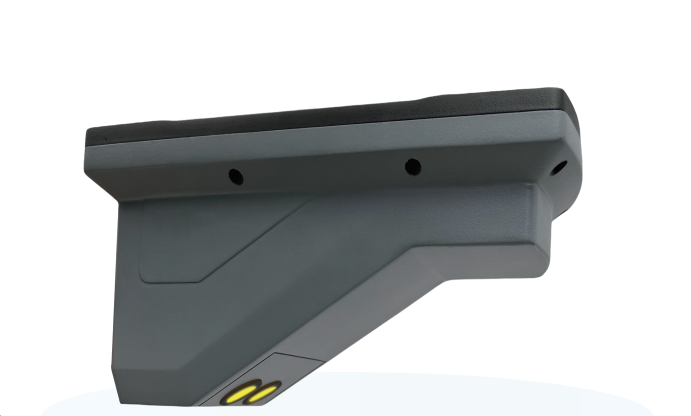

DX‑CLL‑1 超声波雷达流量计被安装在管道顶部，非接触式探测结构可以减少淤泥、漂浮杂物对探测单元造成的损伤，支架预留孔位必须和管网现场施工条件相互匹配。设备搭载智能流量算法可结合采集到的水位、流速数据自动输出瞬时流量、累积流量，现场工作人员可以结合管道真实水流工况完成流速率定校准。蓝牙调试功能把参数配置作业转移至井口位置，使得井下作业带来的安全风险有所降低。选配 4G 模块可直接按照水文规约向上级监管平台上传数据，硬件同时兼容对接第三方 RTU 采集终端，适配太阳能间歇供电的野外管网监测点位。

三、项目落地需要重点关注的工程约束条件

1. 前期工况摸排

技术人员需要收集管道管径、常年水位区间、降雨期满管出现频次、污水杂物含量、井室可用安装空间、现场供电形式、平台通讯规约等信息，摸排结果用来指导支架定制与功能模块选配，工况信息缺失会导致设备安装完成后达不到预期监测效果。

2. 现场安装调试环节

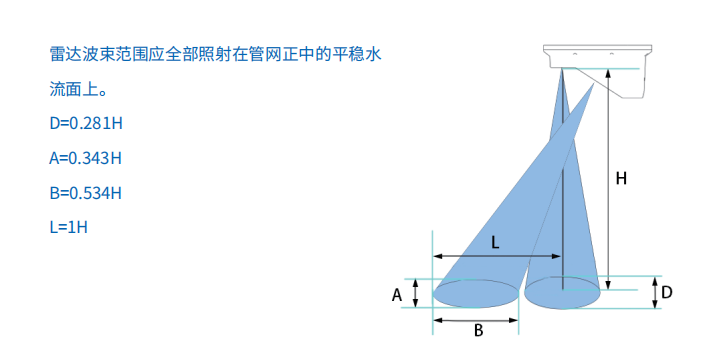

设备需要固定在管道顺直管段顶部中心位置，上下游保留充足直管段以此保障流态稳定。支架加工环节把设备自带孔位作为基准，规避开孔错位问题。调试阶段完成流速率定、模式切换阈值、通讯参数设置，依托蓝牙在井口完成全部参数校验，减少人员下井操作频次。

3. 系统集成对接工作

流量计输出的水位流量数据需要接入遥测终端或者业务监管平台，厂商需要提供完整寄存器文档以及水文规约说明，配合集成单位完成报文联调。部分点位存在一包多投上传需求，技术人员协助排查时钟错位、数据不上传等集成类故障。

4. 后期运维保障

顶部非接触安装模式虽可降低泥沙掩埋风险，但管网内部水汽凝结、漂浮杂物依旧会对探测天线产生影响，厂商需要输出标准化周期性检查指引，同时提供远程诊断能力以此缩短故障处置周期。

四、选型实操参考要点

1. 选型过程不可单纯依赖设备标称实验室精度，优先确认项目点位满管、非满管交替出现频率，低水位低流速点位需要重点核验设备流速下限指标。

2. 商务合同阶段明确支架定制责任归属、全套技术资料交付清单，包含安装加工图纸、通讯寄存器表、流速率定操作指引，规避后期调试阶段缺少技术文件。

3. 核验设备双模式切换实现逻辑，确认硬件是否支持现场流速率定、灵敏度参数调节，以此适配各不相同的管网流场环境。

4. 评估现场运维作业条件，老旧狭小井室重点确认免下井调试功能可用性，明确远程配置、故障诊断的技术响应时限。

结语

超声波雷达流量计属于高度依赖工程实施的监测仪器，硬件本体只是项目建设的组成部分，前期工况摸排、支架适配加工、现场参数调试、持续技术支撑共同决定监测数据品质。采购单位需要把硬件技术指标与落地配套服务放到同等权重开展评估，以此保障排水管网、箱涵、排污口流量监测数据持续可靠，支撑管网调度、水量统计、污染溯源等实际业务开展。
