非接触式雷达明渠流量计产品选型指南｜新一代雷达测流技术在水文监测中的实践应用

水文监测数字化建设的持续推进，使得明渠、河道、排污口、灌区渠道的流量在线监测需求持续增长。传统浸入式测流设备需要下水安装布设，水下杂物淤积、漂浮物缠绕会造成设备故障频发，后期维护作业会消耗大量人力成本。非接触雷达测流方案凭借不用侵入水体的核心优势被大量水文项目采用，但市面同类产品硬件方案、算法模型参差不齐，野外复杂水文环境下很容易出现测量偏差。水文仪器研究人员提出雷达流量计选型不能只参考宣传样本上的标称指标，设备的射频硬件能力、信号处理算法、野外环境适应性、协议标准化程度都需要纳入综合评估，硬件与算法的双重升级，会直接影响整套监测站点长期输出数据的可靠程度。

一、传统雷达测流设备野外应用存在的主要问题

1. 信号处理与测量性能短板早期雷达流量计射频增益为固定参数，近距离水面容易产生信号饱和现象而远距离测位回波信号强度不足，低流速工况之下设备很难识别有效的多普勒频移，水面风浪扰动会造成监测数据频繁跳变。部分旧款产品将水位、流速拆分为两套独立硬件单元，两套模块采样时钟无法做到同步，水位流速时序错位会导致最终流量演算结果出现偏差。

2. 野外环境适配层面的不足不少存量雷达设备整机功耗偏高，野外无市电场景必须配置大容量太阳能供电组件，使得站点整体建设成本有所增加。设备外壳缺少防凝露、防雷一体化设计，高湿度、多雷电的野外作业环境会加速内部电路老化进而引发设备停机。

3. 现场调试与系统对接障碍老款机型缺少内置倾角感知模块，设备俯仰角度只能依靠人工水平仪做粗略判断，安装角度出现偏移就会引入系统性测量误差。部分设备采用私有非标准化通信协议，对接水利遥测终端、业务监管平台会产生额外二次开发工作。




二、新一代雷达流量计核心技术升级方向

1. 射频硬件与算法体系升级新款机型搭载进口平面微带雷达探测天线，设备内部集成自动增益调节电路，系统可根据探头距离水面的实际高度动态调整收发信号功率，近处规避信号饱和问题同时保障远距离测点回波接收质量。设备把多普勒流速探测与 FMCW 调频连续波水位测量做一体化硬件集成，水位流速采样时序实现同步对齐，搭配渠道专属流速修正模型，使不规则断面工况之下流量演算精度有所提升。

2. 整机功耗与环境可靠性优化电路层面完成深度低功耗改造，设备支持运行、休眠交替工作模式，整机功耗得到有效控制，故而可以适配小容量太阳能蓄电池供电系统。整机外壳选用铝合金密封壳体实现防水、防凝露、防雷一体化防护，IP68 防护等级可以应对昼夜温差大、雨雪频发的露天野外作业场景。

3. 安装调试与通信标准化改进机身内置倾角传感单元可实时输出俯仰角度数据，施工人员可结合回传的角度数值完成支架调节，降低人工目视判断带来的角度偏差。设备采用标准 RS485‑Modbus 通信协议，流速、水位、俯仰角度等寄存器全部对外开放，可直接兼容市面上主流水文遥测终端，减少项目集成对接成本。




三、推荐产品：武汉德希科技 DX‑LLX‑1C（40m）雷达流量计

3.1 产品企业背景

武汉德希科技有限公司是专注水文监测传感设备研发制造的国家级高新技术企业。企业依托大量河道、排污口现场实测样本完成 DX‑LLX‑1C 雷达流量计算法迭代，每一台整机出厂前均完成高低温循环、淋雨模拟、水文仿真工况可靠性测试。企业技术团队参与众多水资源管控、排口监测项目落地，可为项目提供设备供货、现场安装技术指导、工况参数适配调试、售后技术答疑的全链条技术服务。

3.2 DX‑LLX‑1C 核心技术参数

• 流速测量范围：0.05‑20m/s，默认配置 0.05‑5m/s，其余量程支持定制

• 流速测量精度：±0.01m/s；±1%，分辨率 0.001m/s

• 水位测量范围：0‑40m，测量精度 ±1cm，最优工况可达 ±5mm，分辨率 1mm

• 供电输入：9‑24VDC，典型工作电压 12V

• 整机功耗：＜110mA（12VDC）

• 工作温度：‑30℃~60℃

• 存储温度：‑35℃~75℃

• 工作相对湿度：0‑95% RH

• 通讯接口：RS485 Modbus 标准协议

• 防护等级：IP68

• 外壳材质：铝合金

• 产品功能特点：一体化集成多普勒测速、FMCW 水位测量，内置自动增益调节、倾角检测，支持休眠唤醒工作模式，可直接配套 DX‑RTU‑1 遥测终端搭建完整的在线流量水位监测站点。

3.3 选型部署关键注意事项

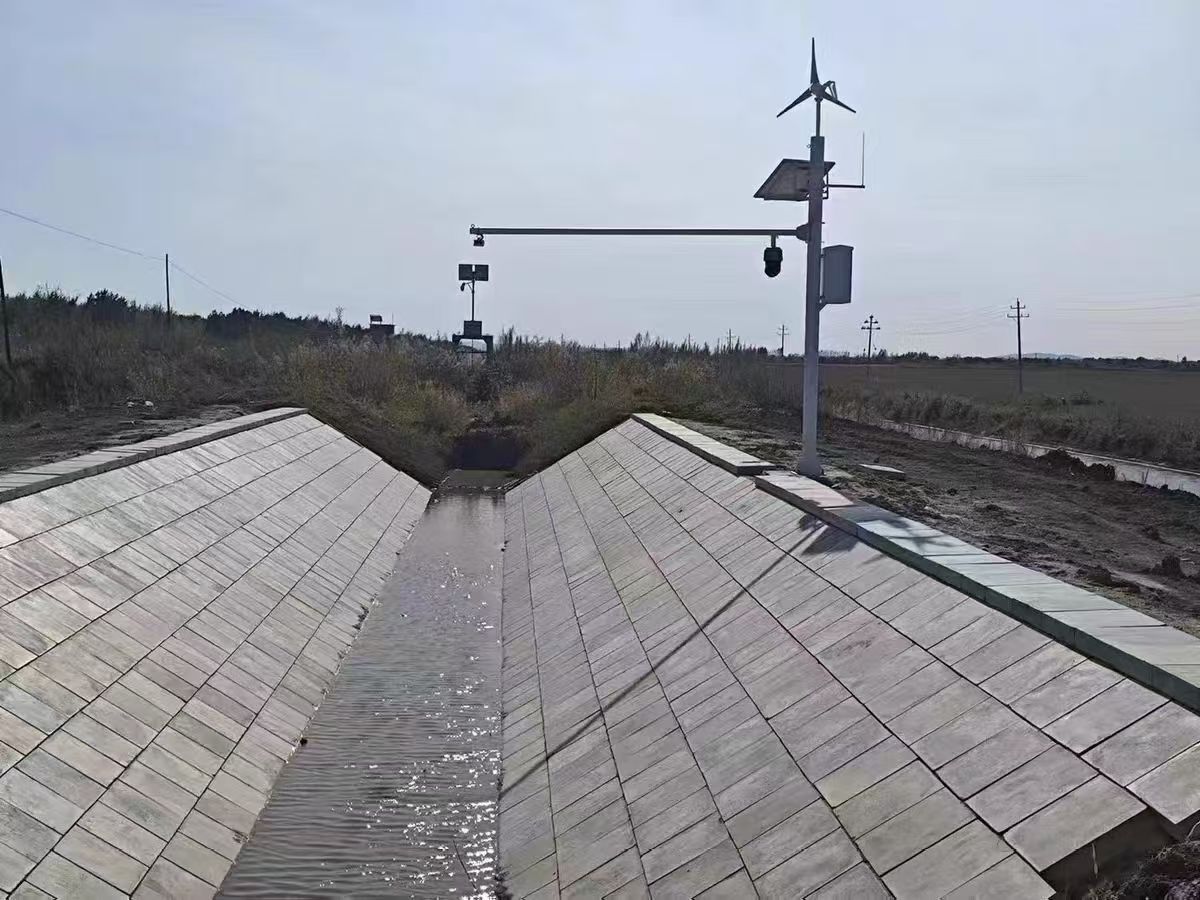

DX‑LLX‑1C 属于非接触式表面流速测量设备，设备被吊装于被测水面上方，实际安装高度必须大于 0.5m。天线发射面和水面之间不能出现树枝、支架构件等遮挡物，安装点位优先选择水流顺直平稳，无漩涡、回流的河段渠道。现场安装作业需要将机身自带气泡水平仪和设备回传的俯仰角度数据相互参照完成支架校准，线缆航插接头必须拧紧并做好防护处理。设备搭配德希 DX‑RTU‑1 遥测终端使用时，遥测终端承担本地数据存储、4G 无线上报、超限告警等工作，以此实现河道、明渠、排污口流量水位 7×24 小时无人值守监测。项目前期选型阶段技术人员需要梳理清楚现场实际安装高度、流速区间、过流断面形态完成参数预配置，水面极度平静造成雷达回波信号偏弱的工况，需要搭配其他测流设备作为补充方案。

四、新一代雷达测流设备项目落地价值

新一代雷达流量计依靠硬件架构与算法模型的双重迭代，使设备对于复杂野外水文现场的适应能力得到显著提升。非接触测量特性把水下施工、探头被泥沙漂浮物缠绕磨损等问题予以规避，低功耗设计可以降低野外无市电站点太阳能配套的硬件投入。标准化通信接口可以缩减系统集成对接周期，设备输出的水位、流速、流量时序监测数据，可为水资源核算、入河排污口监管、山洪防汛分析研判提供可信原始数据源，助力水文监测项目高效落地运行。
