德希科技 JD05翻斗式雨量计技术原理与性能参数说明

降水是气象监测、水文测报、山洪预警、城市内涝分析工作的核心基础观测要素，各类野外监测站点会借助专用传感设备完成降水量的连续自动采集。翻斗式雨量计凭借结构可靠、适配无人值守作业、信号输出便于远传等综合优势被广泛应用于地面降水观测业务，监测技术人员认为只有充分掌握设备工作机理与各项技术指标才能够完成合理选型、标准化安装与常态化运维，进而保障野外站点降水原始观测数据的可信程度。下文从设备结构工作逻辑、核心技术参数、现场安装要求、环境适配条件多个维度对该设备进行完整阐述。

一、设备工作逻辑

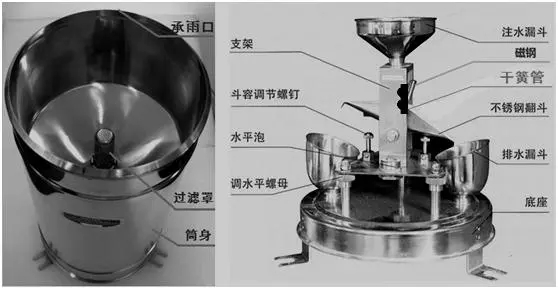

雨水被不锈钢护罩内部的承水口收集之后经由漏斗流向过滤网组件，树叶、飞虫、漂浮碎屑等外来杂物会被过滤网拦截，洁净雨水持续流入由工程塑料注塑成型的计量翻斗腔体。翻斗构件被中间隔板分隔为两个容积均等的三角斗室共同组成机械双稳态结构，一侧斗室承接水体的过程中另一侧斗室保持空置待命，斗室内水体累积重量达到设定阈值时重力力矩驱动整体完成翻转动作，蓄满水体的斗室把积水向外排空空置斗室随即切换至接水位置。

翻斗侧壁固定装配的磁钢元件跟随翻斗同步做摆动运动磁钢掠过干式舌簧管时会促使管内触点实现通断切换，每一次完整翻斗翻转动作都可输出一组无源脉冲开关信号。外部数据采集装置对脉冲信号开展计数统计，结合设备标定参数完成换算即可得到对应时段实际降水总量，双干式舌簧管的配置方案可实现信号冗余备份，单组触点出现老化损伤的情况下另一路通路能够维持基础信号输出。

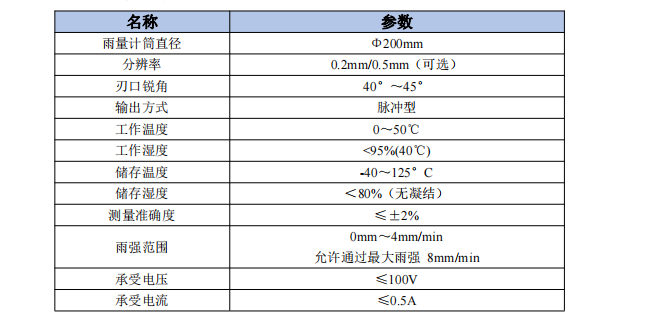

二、核心技术参数

承水口径：200⁺⁰・⁶mm，外刃口倾角 45°降水分辨率：0.2mm / 0.5mm（二选一配置）最大耐受雨强：10mm/min适宜工作雨强区间：0.4‑4.0mm/min计量误差：雨强 0.4‑4.0mm/min 范围内整机误差≤±4%输出信号形式：无源开关脉冲信号（干式舌簧管通断）触点电气限值：直流电压≤12V，回路电流≤500mA外壳材质：不锈钢防护外壳工作环境温度：‑10℃～+50℃适配相对湿度：≤95%（无凝结）基座固定规格：M6 螺栓三点位固定

0.2mm 分辨率机型更适配常规气象站开展全量程降水观测，该规格对微量降水响应更加灵敏。0.5mm 分辨率机型单斗储水容积有所增大使得设备面对高强度降雨时翻转动作稳定性有所提升，多部署于山洪监测、城市排涝监测点位。研究人员提醒技术选型环节不可盲目选用高分辨率档位，过小的斗室容积容易受雨水表面张力影响使得小雨天气翻斗无法正常触发翻转，造成微量降水记录缺失。

雨强超出设备耐受上限时雨水会在翻斗未完成排空的状态下持续涌入因而产生溢流现象，实测降水数据相较真实值出现偏低偏移。野外现场工况下风力扰动、零部件磨损、腔体积污等各类因素都会使得整机实际计量误差有所扩大，定期现场检定与部件维护可把误差控制在业务允许范围之内。舌簧开关触点存在明确电气限制条件，采集端接入电路需要匹配对应电气参数，过高电压或电流会造成触点烧灼使得脉冲信号输出发生异常。

三、安装调试技术条件

设备底座预留三处 M6 规格安装孔需要被用于实现整机与基座之间的刚性连接，操作人员把水平尺贴合放置在承雨口端面之上，旋转底座调平螺钉使得底座水准泡气泡处于居中状态，调平完成后依次锁紧三颗固定螺栓，螺栓紧固完成后需要再次复核水准泡位置。基座刚度不足引发的整机抖动、安装倾斜状态都会改变翻斗原始重力平衡条件直接带来持续性系统测量偏差。

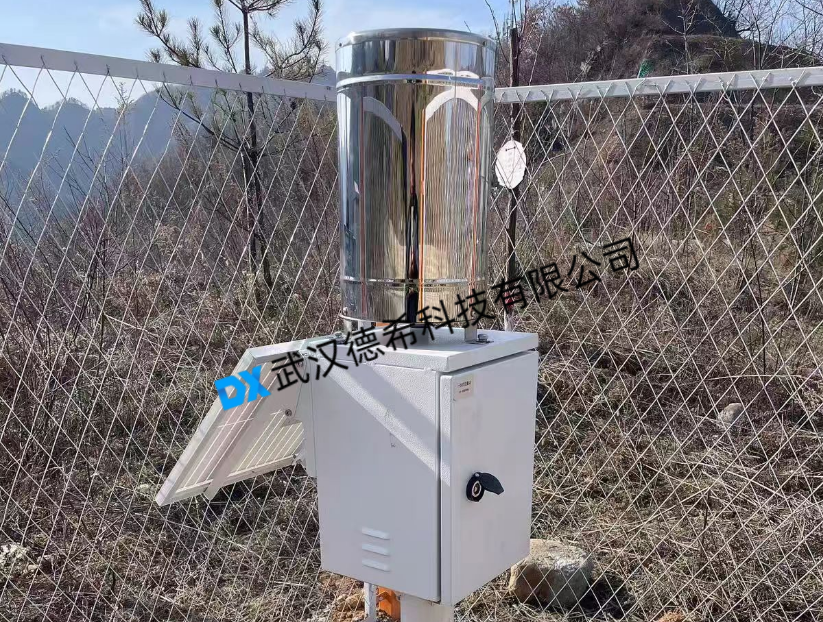

设备布设点位需要远离高大建筑、乔木植被的遮挡区域，障碍物会拦截部分下落雨滴使得进入承水口的降水量低于区域真实降水水平。地面雨水飞溅带入泥沙杂物的现象也需要被规避，安装高度需参照行业观测规范执行。风暴天气带来的剧烈晃动会改变翻斗触发条件，稳固的基座结构可以降低环境扰动对测量结果造成的干扰。

四、环境适配与运维要点

不锈钢外壳可以抵御风沙侵蚀、日晒雨淋，设备可长期部署于露天野外环境。低温结冰工况下翻斗腔体内部残留积水发生冻结会锁死整套翻转机构，高寒区域的监测站点需要配套防冻相关配套措施保障设备冬季可用。

轴承螺钉、磁钢、干式舌簧管均属于关键易损耗部件，长期运行过程中尘土、泥沙会在过滤网、漏斗、翻斗腔体内逐步堆积，杂质堆积会改变翻斗自身重量同时造成水流通道部分堵塞，设备计量性能会随之有所衰减。运维人员按照周期完成过滤网杂物清理、腔体清污、机械部件检查作业可以延长设备无故障运行周期，保障长期观测的数据质量。

翻斗式雨量计各项技术指标之间具备相互制约的内在联系，口径制造公差直接影响单脉冲对应降水体积，分辨率选型与最大雨强耐受能力互相牵制，良好的安装调试作业能够抑制设备固有误差的放大。该设备在水文、气象、地质灾害预警、城市水环境监测等业务场景当中发挥重要的数据采集作用，设备选型、现场布设、周期维护全流程严格对标技术参数开展执行，方可为各类业务系统提供连续、可靠的降水原始监测数据。
