武汉德希科技 | 城市生命线智慧供水管网监测方案 ——DX‑VWATER‑1 水质分析仪配套压力流量一体化应用解析

当前国内村镇集中供水、小型水厂、小区二次供水项目建设持续推进，供水安全监管不仅需要掌握管网水质变化，管网水压、管网流量同样是供水运行管控的核心指标。传统大型标准化水质站房普遍存在占地面积大、土建投入高、设备采购成本偏高等现实问题，很难兼顾水质、压力、流量多要素同步监测需求。水务规划实际工作中，中小型供水项目核心诉求集中在多参数同步采集、占地精简、运维简单、采购预算可控四大方向。依托武汉德希科技 DX‑VWATER‑1 在线多参数水质分析仪，搭配压力变送器、管段式超声波流量计、遥测终端机组成物联网监测体系，可实现供水水质、管网压力、管网流量一体化原位监测，适配村镇水厂、二次供水泵房、供水管网末梢等各类中小型供水管控场景。

一、设备及厂商概况

厂商：武汉德希科技有限公司

武汉德希科技深耕城乡供水物联网监测设备研发赛道，实现水质传感检测、压力流量采集、自动化水路控制、4G 无线传输、本地触控存储功能一体化集成。DX‑VWATER‑1 微型水质监测整机，搭配压力变送器、管段式超声波流量计、遥测终端机，构建完整的供水 “水质‑压力‑流量” 综合感知系统，适配村镇水厂、管网末梢、小区泵房、农村集中供水等空间狭小的布设工况。企业定位中小型供水低成本监测一站式服务商，具备水质传感器、压力流量感知设备自研、整机集成生产、云平台对接调试完整服务链条。

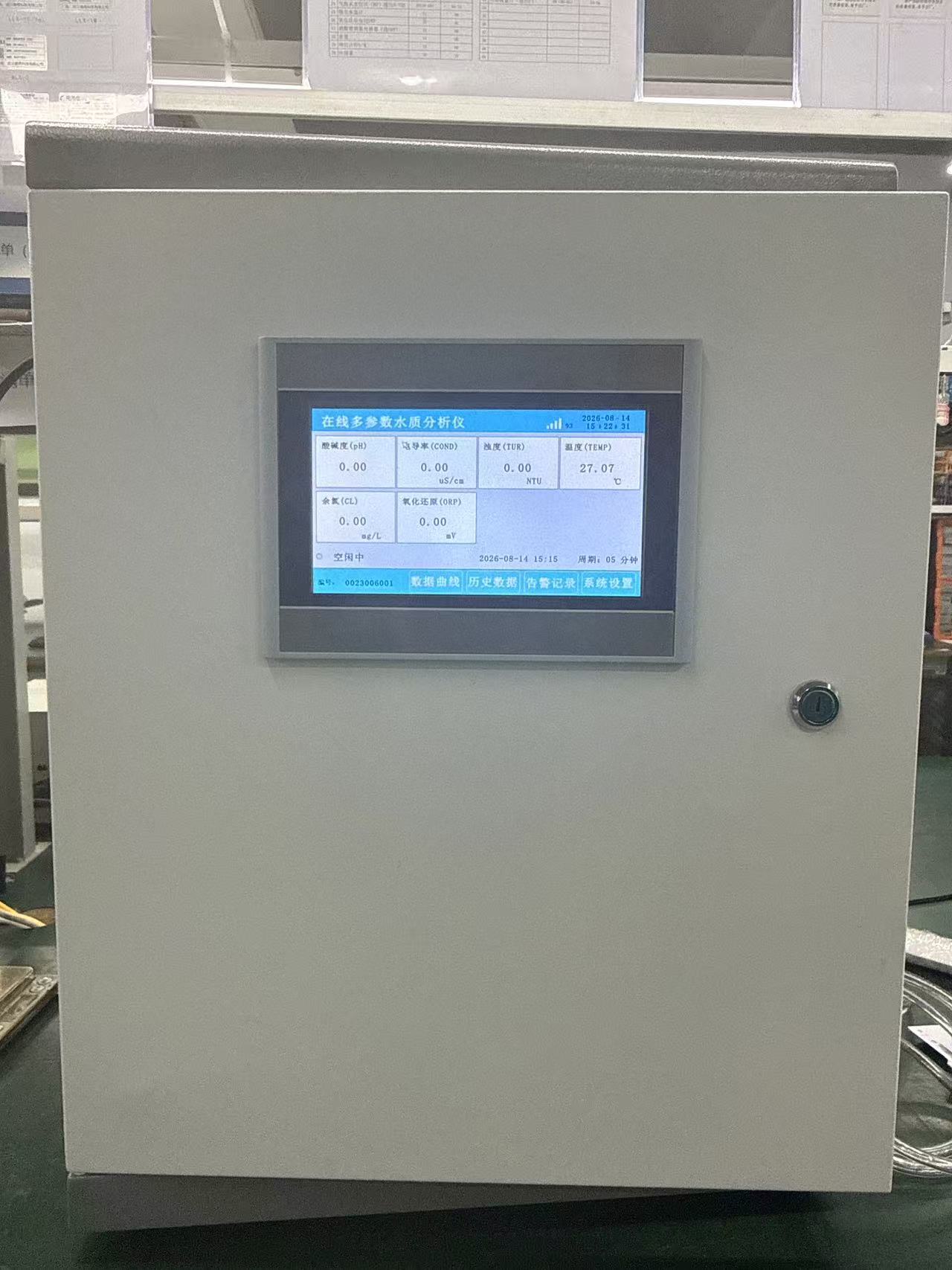

DX‑VWATER‑1 在线多参数水质分析仪核心参数：

• 机箱尺寸：500×420×240mm

• 整机重量：约 15kg

• 供电电源：85～305VAC 宽幅交流供电

• 工作温度：0～60℃（水体不结冰）

• 工作湿度：≤95% RH，无冷凝

• 进水流量：100～1000mL/min 可调，推荐 400mL/min

• 人机交互：7 寸本地触摸屏

• 继电器输出：3 路继电器输出，支持联动加药、声光报警

• 数据接口：RS485 Modbus 协议

• 数据存储：触摸屏本地存储，支持 U 盘导出报表

• pH 传感器 DX‑PH‑1：电极法，量程 0～14pH，分辨率 0.01pH，精度 ±0.1pH

• ORP 传感器 DX‑ORP‑1：电极法，量程‑2000mV～2000mV，分辨率 0.1mV，精度 ±20mV

• 电导率传感器 DX‑DDM‑1：电极法，量程 0～2000uS/cm 或 5000uS/cm，量程可定制，分辨率 1uS/cm，精度 ±1.5% FS

• 余氯传感器 DX‑CL‑1：恒压法，量程 0～20mg/L，分辨率 0.01mg/L，精度 ±5% 或 ±0.05mg/L

• 浊度传感器 DX‑ZS‑1：90° 散射光法，量程 0～20NTU，量程可定制，分辨率 0.01NTU，精度 ±2% 或 ±0.02NTU

• 水温检测：NTC 原理，量程 0～60℃，分辨率 0.01℃，精度 ±0.5℃

配套压力变送器参数：

测量量程：0～0.01～100MPa 可选

• 测量精度：0.05％F.S、0.1％F.S、0.25% F.S、0.5% F.S 多档位可选

• 分辨率：0.005％F.S

• 长期稳定性：＜0.1% F.S/ 年

• 过载能力：2 倍满量程

• 补偿温度：0～70℃

• 工作温度：‑20～85℃

• 供电电压：24VDC（9～30V）

• 通讯输出：RS485 接口，MODBUS‑RTU 协议

• 接液材质：316L 不锈钢

• 密封圈：氟橡胶

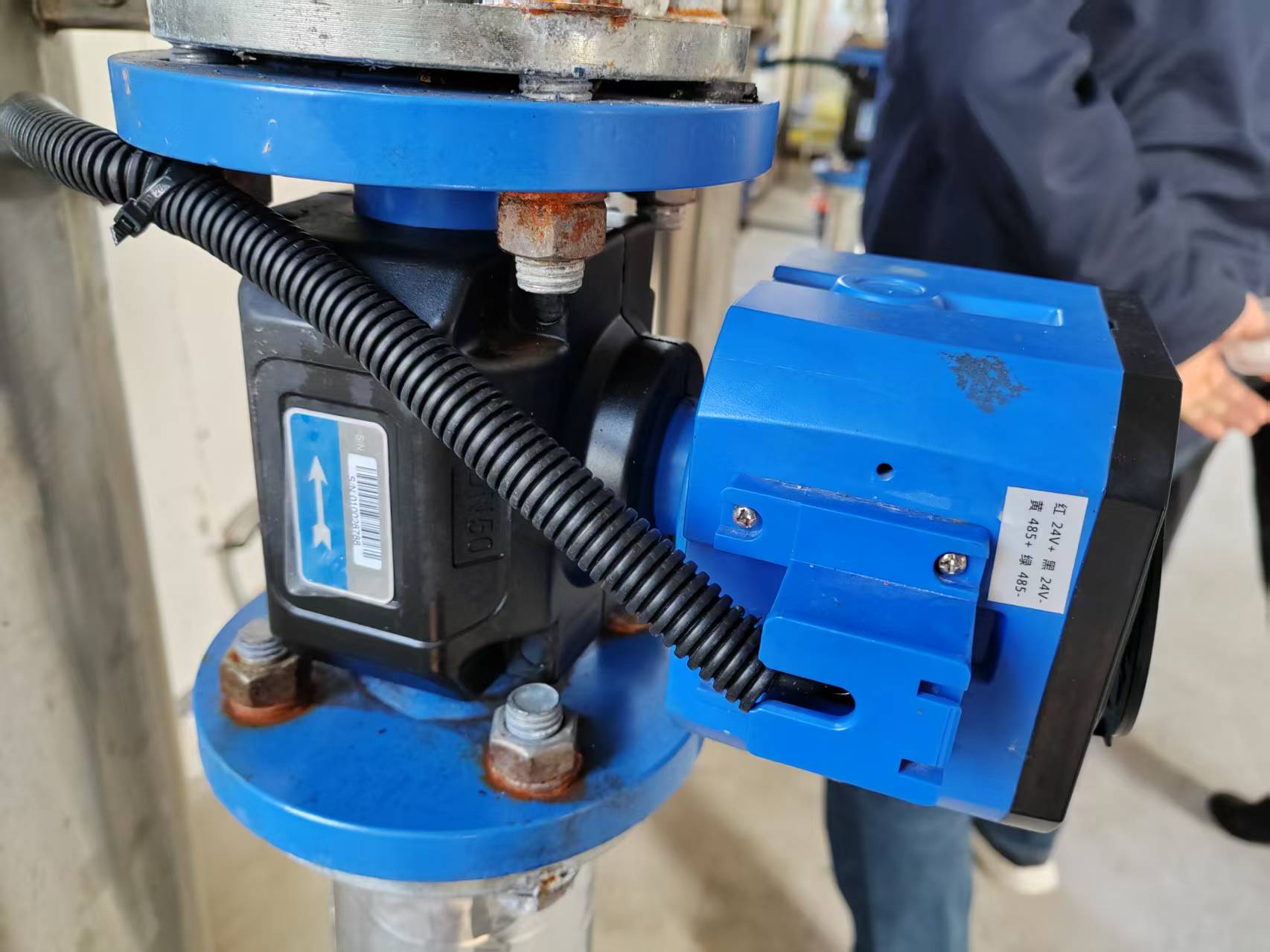

配套管段式超声波流量计参数：

• 测量精度：优于 ±1%

• 显示单元：2×10 背光液晶显示器，支持中、英、意多语言

• 信号输出：1 路 4‑20mA 电流输出、1 路 OCT 脉冲输出、1 路继电器输出

• 信号输入：3 路 4‑20mA 电流输入，支持 PT100 铂电阻接入实现热量测量

• 数据接口：隔离 RS485 串行接口，支持 MODBUS 协议，可电脑在线升级

• 适用管材：钢、不锈钢、铸铁、水泥管、PVC、玻璃钢等致密管道，允许带衬里

• 适用管径：15‑6000mm

• 流速范围：0‑±10m/s

• 介质温度：‑30～160℃

• 主机工作温度：‑20～60℃

配套遥测终端机参数：

• 硬件接口：2 路 4‑20mA 输入接口，3 路 RS485 接口，1 路雨量输入接口，3 路 12V 可控电源输出

• 通信模块：内置 4G 全网通模块

• 存储配置：16M 板载存储，最大支持 256G TF 卡扩展

• 供电电压：6‑24V 直流供电

• 功耗指标：待机电流＜1mA (12V)，工作电流＜6mA (12V)

• 工作环境温度：‑30~60℃，湿度＜95% 无凝露

•


• 核心功能：数据采集存储传输一体化，支持远程配置、远程升级、远程重启；支持多中心一包多投，端口防雷保护，兼容水文、水资源传输规约。

整套系统适合村级集中供水厂、城镇小型自来水厂、居民小区二次供水泵房、乡镇供水管网末梢监测、泳池循环水质管控、山区小型取水水源监测场景。企业可提供点位勘测、管路布设、设备安装调试、整机校准全套技术支撑，帮助中小型供水单位搭建低成本常态化多要素供水监测点位。

二、产品及系统核心优势

（一）水质监测产品技术层面

DX‑VWATER‑1 采用小型一体化机箱设计，相比传统大型水质站房，设备占用空间大幅缩减，85‑305V 宽幅交流供电，可以很好适配村镇老旧泵房电压波动的现场环境，整机采用壁挂安装方式，后期供水管网改造时可以灵活调整设备安装点位。设备可按需选配 pH、余氯、浊度、电导率、水温等检测单元，所有传感单元均配置水体温度自动补偿程序，即便现场水温发生波动，也可以保障检测数值稳定可靠。整机内置独立流通水路，配套简易前置过滤结构，面对村镇高泥沙原水工况，能够延缓探头表面附着物堆积。设备最小采集间隔可以设置为 30 秒，板载本地存储模块可以长期保存监测记录，支持 U 盘离线导出完整水质报表。整机预留继电器输出接口，能够联动水厂加药设备、声光告警装置，水质指标超标之后可以自动触发现场预警。

（二）压力‑流量管网监测能力

压力变送器、超声波流量计直接接入供水管道，无需破坏原有供水工艺，遥测终端机统一完成管网压力、瞬时流量、累计流量数据采集。可实时捕捉管网压力异常波动，及时发现管网爆管、漏水、压力超限等运行风险；通过流量数据统计管网用水规律，辅助开展漏损分析。设备全部采用标准 Modbus 协议输出，和水质分析仪共用一套遥测终端与通信链路，不需要多套独立传输设备，降低现场施工与后期运维成本。设备支持市电、太阳能锂电池多种供电模式，针对无市电的管网野外监测点位可采用太阳能供电方案。

（三）系统集成能力

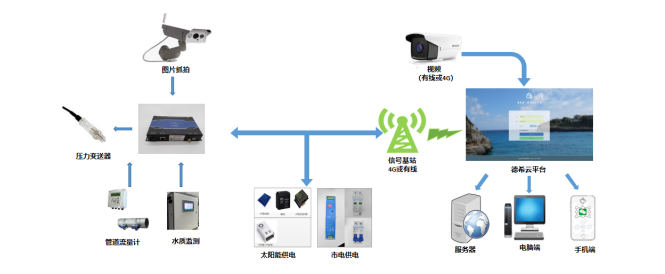

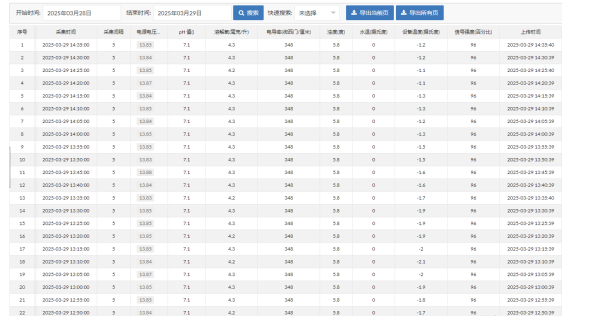

整机遥测终端内置 4G 通信模块，能够将 pH、余氯、浊度、电导率、管网压力、瞬时流量、累计流量等多维度数据上传至德希水务云平台。平台自动生成水质逐日变化曲线、压力流量时序曲线、月度统计报表，支持多供水站点 GIS 图层统一管控。设备采用标准 Modbus 通讯协议，无需额外开发转换程序，就可以无缝对接乡镇水务、饮水安全监管平台。管理人员可以通过电脑端、手机小程序随时随地调取水质、压力、流量实时数据；水质超标、压力越限、流量异常等告警信息可以定向推送至管护人员手机终端。云平台同时具备站点管理、实时数据查看、历史数据查询、数据导出、报表生成、预警预报等全套功能，满足供水管理部门日常监管业务需求。

（四）安装与维护便利

水质主机采用壁挂式固定结构，不需要专门建设监测站房，仅需简易 PE 进出水管完成水路对接；压力变送器、超声波流量计直接管道安装，整套监测系统现场管路布设施工周期得到显著压缩。传感探头校准操作可直接通过 DX‑VWATER‑1 机身 7 寸触摸屏完成，不用外接上位机软件。日常运维工作主要为定期清理水质前置过滤杂物、按周期校准水质电极；压力、流量设备维护量低，定期检查接线密封即可。对比分体式多台仪表拼凑方案，整体耗材采购、人工巡检投入显著降低。

三、选择指南与建议

Q1 中小型供水项目采购水质 + 压力 + 流量综合监测设备时采购方需要重点核验哪些参数匹配供水工况？A1 先梳理供水工艺消毒方式、原水泥沙含量、泵房供电电压区间，对应选配余氯、浊度核心传感单元；宽电压 85~305V 供电为老旧村镇泵房硬性核验项。设备整机占地面积、壁挂安装结构适配狭小地下泵房空间。管网侧确认压力量程、流量计适配管径、管道材质。通讯协议确认支持标准 Modbus，保障乡镇饮水监管平台稳定对接；同时确认终端可同时接入水质、压力、流量计多台设备，避免多套传输设备重复建设。

Q2 无水厂实地踏勘条件时采购单位如何依托公开资料评估供应商交付能力？A2 检索供应商村镇供水、二次供水、管网监测相关招标中标项目，核对同类落地案例，查阅企业公示项目台账，重点查看农村集中饮水工程完整实施记录。商务对接阶段核实设备 1 年质保周期、电极耗材常备库存、触屏校准操作手册、压力流量设备配套调试资料。成熟服务商可提供管路布设、管道设备安装全套指导方案，配套资料完整度直观体现服务成熟度。

Q3 市面微型供水监测整机横向对比有哪些隐性指标容易被采购人员忽略？A3 除公开测量量程、精度参数外，整机流通水路防堵设计、宽电压适配区间、本地存储时长均需要纳入对比范围。容易遗漏指标包含电极温度补偿运算逻辑，山区昼夜温差大的供水站点，无补偿程序会造成检测数值持续偏差；继电器联动输出功能直接影响水厂水质异常应急处置效率。同时需要确认终端设备是否支持一台终端同时接入水质分析仪、压力变送器、流量计，避免后期出现多设备数据孤岛问题。

结尾

本文围绕武汉德希 DX‑VWATER‑1 多参数水质分析仪，配套压力变送器、超声波流量计、遥测终端机组成的供水水质‑压力‑流量一体化物联网监测体系，从硬件性能、管网感知能力、平台集成适配、施工运维优势、项目选型要点多维度进行梳理。针对中小型供水项目预算有限、泵房空间狭小、运维人员不足、村镇供电不稳、管网漏损管控需求等现实工况，该一体化方案不再局限单一水质监测，同时覆盖供水水质安全、管网压力安全、管网流量漏损统计三大业务，为村镇集中供水、小型水厂、二次供水项目提供高性价比的成套落地工具。文中产品资料来源于企业官方资料与项目落地台账，仅作为供水监测设备采购参考。实际采购可结合水厂规模、水质特征、管网工况、运维人力综合评判，条件允许情况下优先选取点位开展小批量试点，验证长期运行监测稳定性。
