生态流量在线监测系统建设解决方案

生态流量在线监测系统可实现水库、河流、水电站下泄流量全天候自动化监测，融合数据采集、无线传输、视频监控与智能分析功能，为流域水生态保护、水资源合规调度提供稳定技术支撑。

一、系统整体架构

系统分为感知采集、数据传输、应用服务三层架构。感知层通过流量计、水位计、摄像头获取水文与现场影像数据，传输层将数据稳定上传至服务器，应用层完成数据展示、统计分析与异常预警，监测数据被同步推送至行业监管平台，实现跨部门数据共享。

二、监测站点布设规则

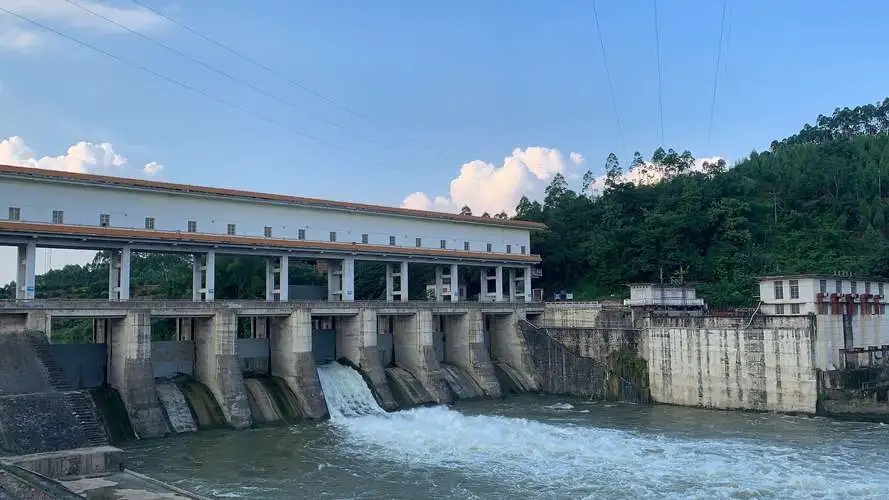

监测断面结合水电站类型科学布设，引水式、混合式水电站断面设置在厂房前大坝下游河段，堤坝式水电站断面布置在大坝下游或厂房尾水下游。大坝与断面间存在支流补水时，监测断面被移至补水汇入口上游，避免外源水干扰监测结果。

三、核心设备技术参数

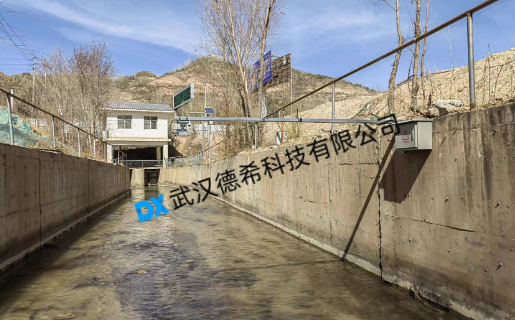

1. 雷达流量计（非接触式，宽河道适用）

流速测量范围 0.01-20m/s，测量精度 ±0.01m/s，雷达频率 24GHz，有效距离 0-40m

水位测量范围 0-7m/0-40m，测量精度 ±3mm/±1cm，频率 60GHz/24GHz

供电电压 9-24V，功耗＜1W，输出接口 RS485 (Modbus)，防护等级 IP68

工作温度 - 30-65℃，支持工频、雨天、跳变干扰抑制与倾角自动修正

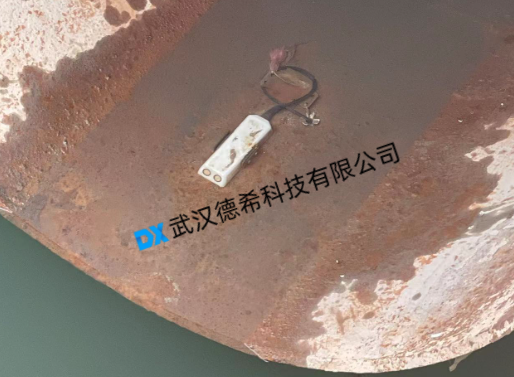

2. 多普勒超声波流量计（接触式，渠道适用）

流速测量范围 0.02-5m/s，测量精度 1.0%±1cm/s，分辨率 1mm/s

水位测量范围 0-10m，测量精度 ±0.05% FS，分辨率 1mm

流量测量精度 ±2-3%，支持水温测量（测量精度 ±0.5℃）

供电电压 10-24V，防护等级 IP68，工作温度 - 20-65℃

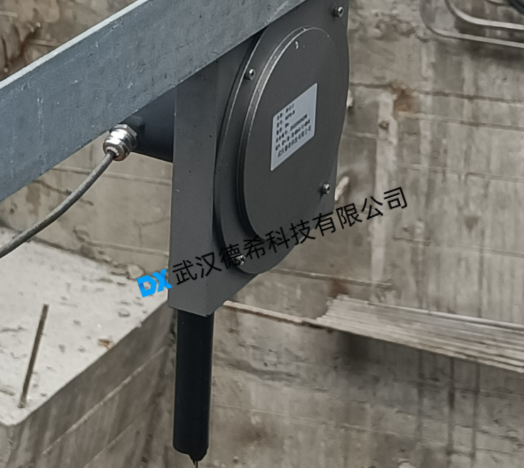

3. 闸位 - 水位监测设备（闸门泄流适用）

超声波水位计量程 5m，分辨率 3mm，供电 12/24V，输出 RS485

闸位计量程 10m，分辨率 0.5cm，测量精度 ±2cm/0.2% F・S

供电 12/24V，工作温度 - 25~85℃，输出接口 RS485

4. 遥测终端机

供电电压 6-30V，静态电流＜1mA (12V)，待机电流＜10mA (12V)

接口配置 3 路 RS485、2 路 4-20mA、1 路雨量脉冲输入接口

存储容量 16M+TF 卡（最大支持 256G），支持断网续传与一包多投

符合 SL651-2014、SL180-2015 行业标准，全端口防雷抗干扰设计

四、传输与供电配置

数据传输采用光纤有线、4G/GPRS 无线、北斗短报文三种模式，适配不同站点通信条件。供电系统选用太阳能搭配蓄电池或市电直供方案，宽电压设计适配野外低功耗设备，保障监测设备无人值守稳定运行。

五、平台应用与运维保障

监测云平台集成站点管理、实时数据查看、历史曲线生成、报表导出、视频联动功能，兼容水文行业标准通信协议可直接对接上级监管系统。设备安装遵循野外水文监测规范做好防雷、防水、防外力破坏处理，投用前完成设备率定与数据校准，日常定期巡检维护保障系统长期稳定运行。
