窨井水位智能监测 雷达 + 低功耗 RTU 一体化方案

城市地下窨井水位实时监测是智慧水务与防汛排涝的核心环节，传统人工巡检存在数据滞后、效率偏低等短板，基于雷达液位计与锂电池供电 RTU 搭建的智能监测系统，可实现窨井水位全天候自动化采集与远程传输，为管网安全运维提供稳定可靠的技术支撑。

系统核心构成

系统由DX-WLX-2 型雷达液位计、DX-RTU-1 型低功耗遥测终端机（RTU） 与锂电池供电模块组成，雷达液位计承担水位精准感知任务，RTU 负责数据处理、存储与无线远传，锂电池供电保障设备离线长期稳定工作，三者协同形成完整的窨井水位监测闭环。

核心设备参数

DX-WLX-2 雷达液位计

测量范围：7m

测量精度：±3mm

发射频率：60GHz

天线发射角度：8°

供电电压：DC 6-24V

平均功耗：≤30mW

信号接口：RS485（Modbus）

防护等级：IP68

工作温度：-35~80℃

外壳材质：铝合金

安装方式：螺纹安装

DX-RTU-1 低功耗 RTU

供电电压：DC 4-20V

静态电流：＜1.3mA（7.2V）

待机工作电流：＜18mA（7.2V）

通信方式：4G 无线

数据接口：RS485、USB 调试口

存储容量：16M flash+512M TF 卡

防护等级：IP68

工作温度：-35~75℃

系统工作原理

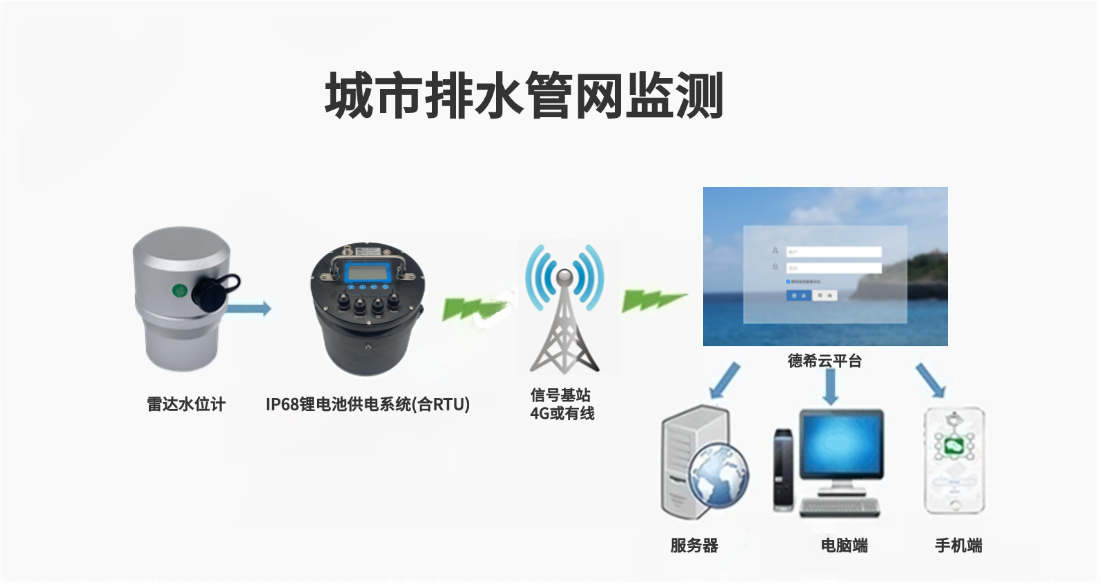

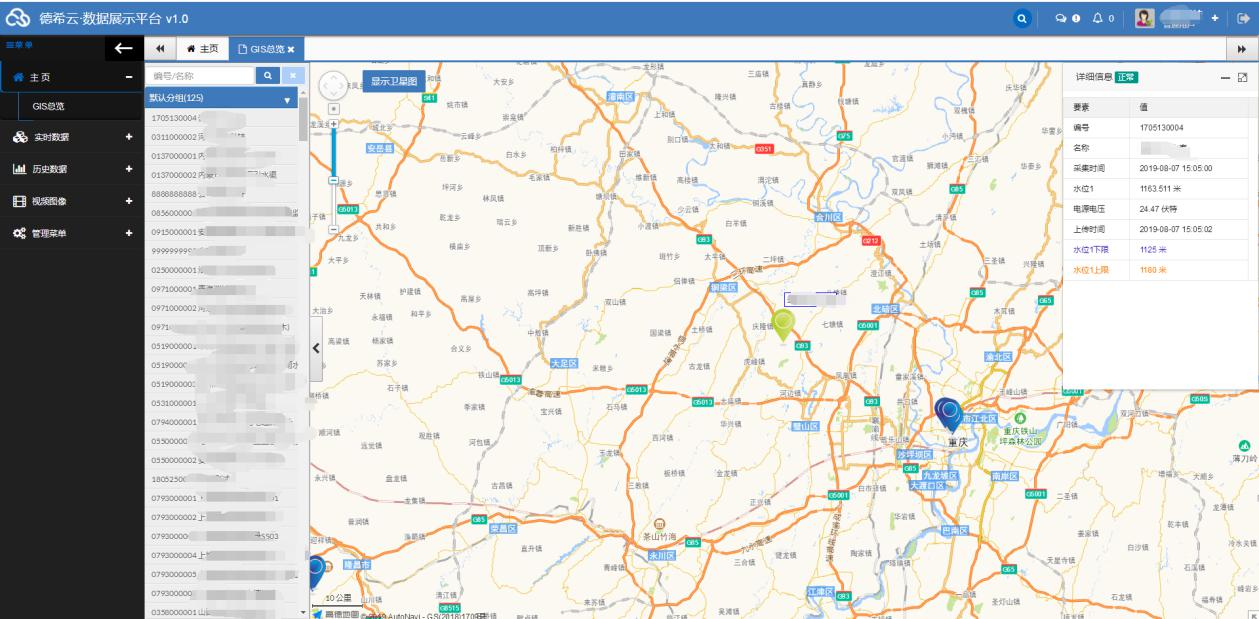

雷达液位计向液面发射高频电磁波，回波被接收后转换为电信号，设备通过电磁波发射与接收的时间差计算探头到液面的距离，结合安装高度换算出实时水位。水位数据经 RS485 总线传输至 RTU，RTU 完成数据校验与存储后，通过 4G 网络上传至监控平台，水位超出安全阈值时系统自动触发告警，全程无需人工介入。

应用优势与部署要求

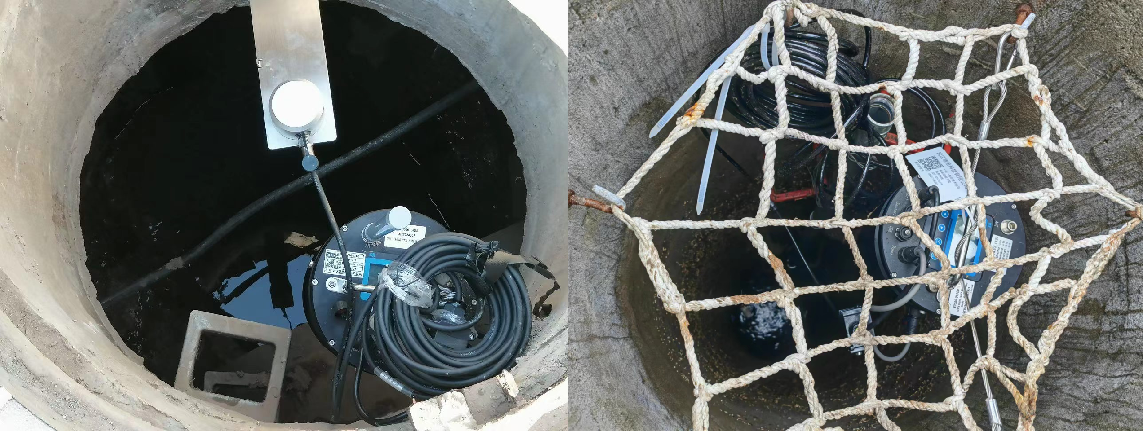

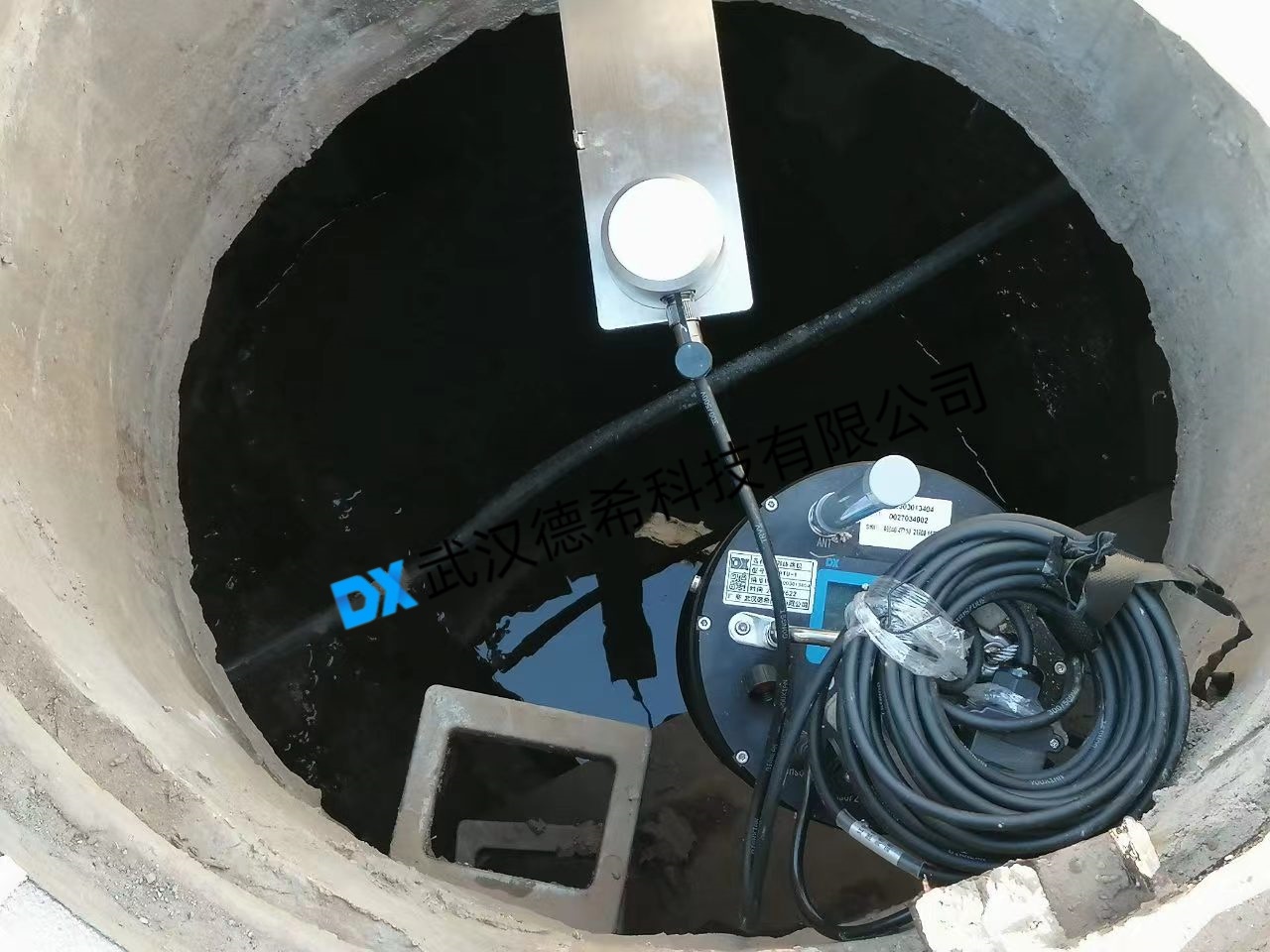

系统采用非接触式测量，不受水体污染、蒸汽、温度等环境因素干扰，测量稳定且无机械磨损。低功耗设计搭配锂电池可实现长期无人值守，IP68 高防护等级适配窨井潮湿、多尘的恶劣环境。部署时需保证液位计与水面垂直，避开水流扰动与杂物遮挡，管道内安装需居中固定，保障测量精度。

该系统以高精度、低功耗、易部署的特性，显著提升窨井监测效率，为城市防汛排涝、地下管网智能化管理提供实时数据支撑，是市政水务运维的优选解决方案。
