徳希便携式多普勒超声波流量计运用场景

便携式（手持式）多普勒超声波明渠流量计是利用声波在流体中传播的多普勒效应，通过测定流体中运动粒子散射声波的多普勒频移来得到流体的速度，结合内置压力式水位计，利用速度面积法，即可测量液体的流量。

上位机内存空间高达16M，可存储10万条以上数据、内置高性能锂电池，一次充电可连续工作12小时以上，配有液晶显示屏，可实时显示流速、水位、流量等数据。

平均流速测量：

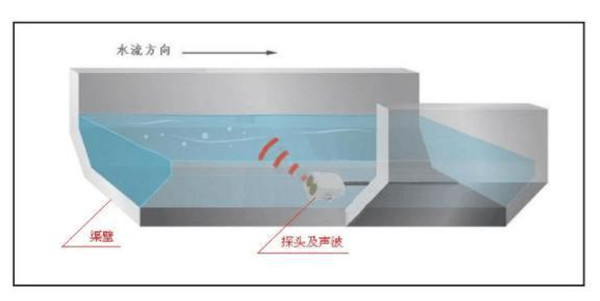

流速的测量是通过超声波探头（换能器）发射与接收超声波信号并做相应的计算处理而获得的：换能器1发射频率为f1的超声波信号，以一定角度由水下向水面发射，在碰到水中的悬浮颗粒或气泡后，频率发生偏移，并以f2的频率反射到换能器2，这就是多普勒将就，f2与f1之差即为多普勒频差fd.设流体流速为V，超声波声速为C，多普勒频移fd正比于流体流速V。水中会有大量的杂质颗粒与气泡，每一个反射粒子对应一个多普勒频移fd,通过换算可求得其流速，这些大量粒子的平均流速也即流体的平均流速。

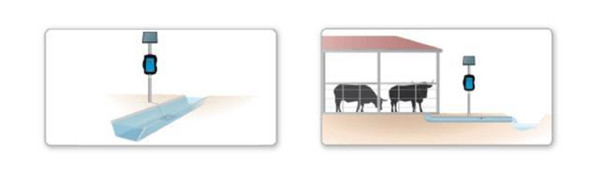

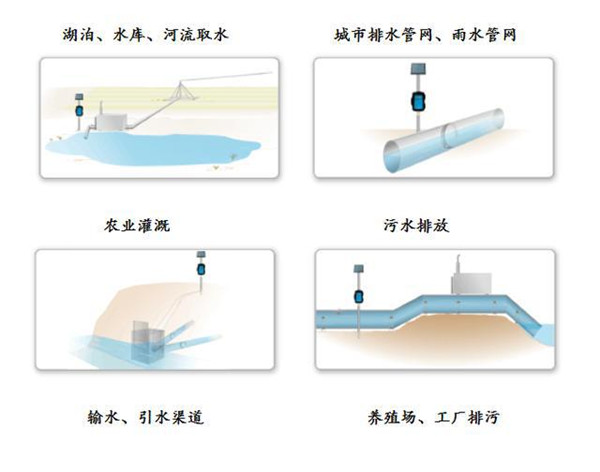

应用范围：

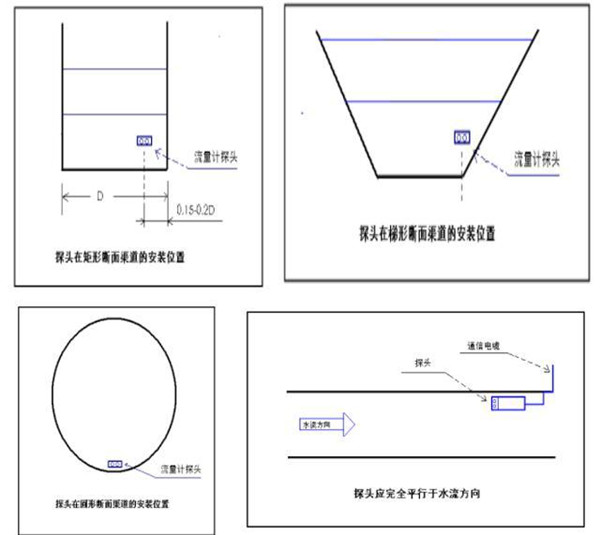

设备安装：

特点：

◆可测量非满管（圆管、蛋形管或其它异形管）流量；

◆可测量渠道（圆形渠、矩形渠或其它异形渠）流量；

◆可测量天然的河、溪流量；

◆可测量污水排放渠道或管道（下水道）流量；

◆可提供瞬时流量值和累计流量值；

◆仪表内置数据存储器；

◆传感器可在恶劣的现场和污水水质下长期工作；

技术参数：

◆测量原理：多普勒效应，速度面积法

◆流速测量范围：0.02-5m/s(可扩大）流速测量精度：±1%±0.01m/s 分辨率：1mm/s

◆水位测量范围0-10m(可扩大）水位测量精度：±1cm 分辨率：1mm

◆流量测量范围：0.001-999999999㎡m/h 流量测量精度：±2-3%（根据断面形态有所不同）分辨率：0.001㎡m/h

◆温度测量范围：-20-65℃温度测量精度：±0.5℃分辨率：0.1℃

◆数据刷新频率：1HZ

◆内置电池：3.7V 5AH 充电电源：5V 1A

◆显示屏：256×128

◆接口：RS485Modbus

◆存储容量：16M（可扩展）

◆探头材质：ABS

◆探头防护等级：IP68

◆工作温度：-20-65℃（水体不结冰）

◆测杆：1m/根（可拼接）

◆标配20米专用线缆1根（已装配好，不可拆卸，不可剪短）

◆便携式测杆1米/根 2根（单独包装配件）

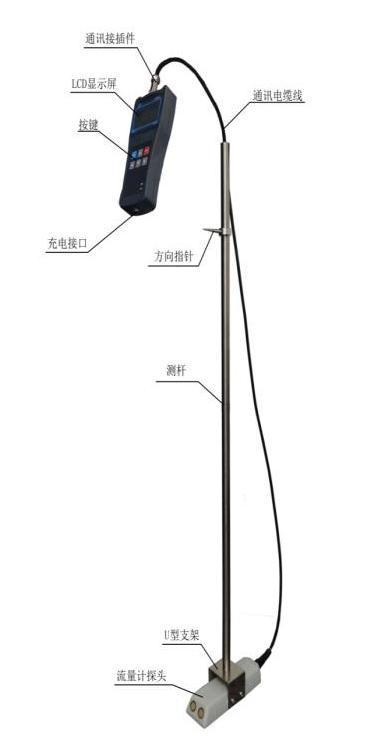

设备组成：

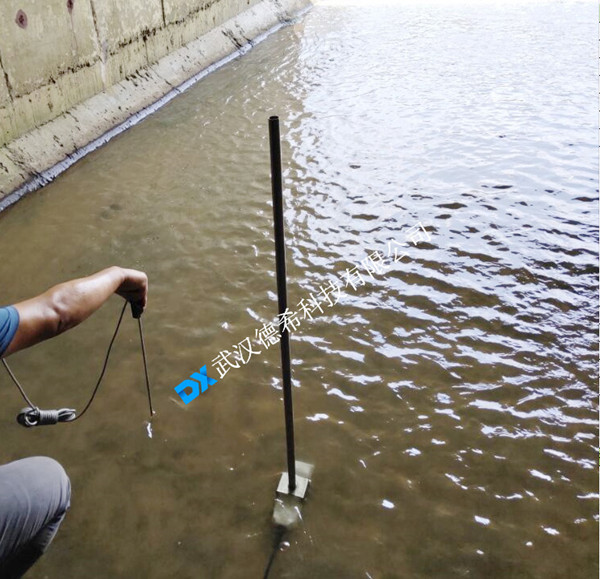

安装案例：
