多普勒超声波流量计的技术原理详细解答

DX-LSX-1多普勒超声波流量计作为武汉徳希科技有限公司的主打产品之一，它主要应用在市政污水监测、灌区取水量监测、河道湖泊流量监测等领域。DX-LSX-1多普勒超声波流量计是取代常规的超声波明渠流量计，能更加精准的测量水流速度、水位、水温、过流面积、瞬时流量、累计流量。

很多客户会问多普勒超声波流量计和其他的流量计有什么区别？其主要的区别在于速度面积法测流，能够不受渠道断面的形态影响。

DX-LSX-1多普勒超声波流量计采用速度面积法测流，利用超声波流速传感器测量流速V，利用压力式水位计测量水位H，预先在控制器设置的渠道参数，控制器可以利用水位自动换算出过流面积S，流体的流量公式为：

Q=V×S

其中V:流速  S：过流面积   Q：瞬时流量

由于采用勒速度面积法测流，其可以适用于任何形态的断面。

DX-LSX-1多普勒超声波流量计的测流原理又是怎么样的呢？

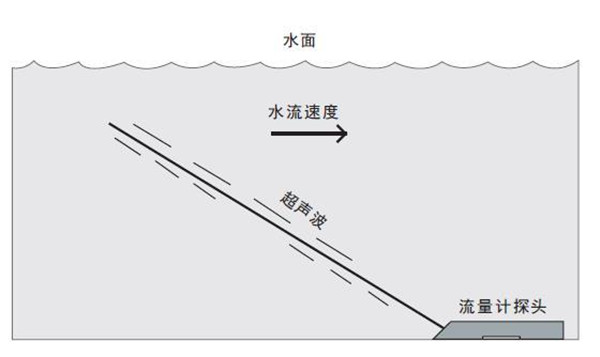

DX-LSX-1多普勒超声波流量计流速测量基于多普勒效应，探头斜向上发出一束超声波，超声波在流体中传播，流体中会含有汽泡或者颗粒等杂质（可以认为流体中的杂质和水流的速度一致），当超声波接触到流体中的杂质时会反射的超声波产生多普勒频移△f,多普勒频移△f正比于流速。通过测量多普勒频移△f即可测量出流体的流速。

水体中的流速分布：

水体中流速的分布是成正态分布的，最高的流速和最低的流速只占了很少的一部分。DX-LSX-1多普勒超声波流量计采用了先进的频谱分析算法能够将流速分布曲线进行整合处理，解析出能体现水体流速的绝大多数单元，因为就不会出现其他水流速流量传感器所出现的流速偏差。徳希科技经过对大量的水利模型进行实验，总结出一套先进的频谱分析算法，其流速测量精度可达测量流速的1%±1cm/s.
