便携式多普勒超声波流量计的安装使用解说

便携式多普勒超声波流量计是利用速度面积法测量流量，适合满管以及非满管，可以自由设定水位（水深）断面关系（系数）。适用于河道、渠道、管道等场所，专为测量水体水位、流速和流量而设计。能够适应于各种规则、不规则环境。

便携式（手持式）多普勒超声波流速/流量计是利用声波在流体中传播的多普勒效应，通过测定流体中运动粒子散射声波的多普勒频移，即可得到流体的速度，结合内置压力式水位计，利用速度面积法，即可测量液体的流量。替代传统旋桨式流速仪，起始速度低，测量量程宽，使用简单。

设备内置16M存储空间，可存储10万条以上数据、内置高性能锂电池，一次充电可连续工作12小时以上，配有液晶显示屏，可实时显示流速、流量、水位等数据。特别适用于灌区渠道流速流量的校核、城市污水管网、入河污水口的流量监测和数据统计分析。

技术特点

◆流速量程可达0.02-5m/s、分辨率1mm/s.

◆高响应时间，打破以往需要长时间才能得到流速流量，测量结果实时刷新。

◆速度面积法流量测量，适合满管及非满管，可自由设定断面水位关系。

◆集成压力水位传感器可直接测量水深，浅水中也可使用。

◆流体力学外壳设计，对水体流态影响小，不影响测量精度。

◆小巧轻便的手持终端，带有图形显示界面，可实时显示流速、流量、水位、水温。

◆16MB内部存储空间，可存储10万条以上数据。

◆配有数据接收软件，用于数据导出和处理。

◆内置多种标准流速测量方法及流量计算方法。

◆可充电电池组，连续使用超过12小时。

产品应用

◆天然河道、明渠、各种适合手持涉水测流及桥上测流的场合、使用传统机械式点流速仪的场合

1、便携式多普勒超声波流量计使用时只需将探头和支架固定好，手持不锈钢测杆，将探讨深入水体中，探头正对水流方向，测量时需保证探头区域水流均匀稳定，探头前方不得有阻挡物（石头、沉积物、垃圾塑料等等）。

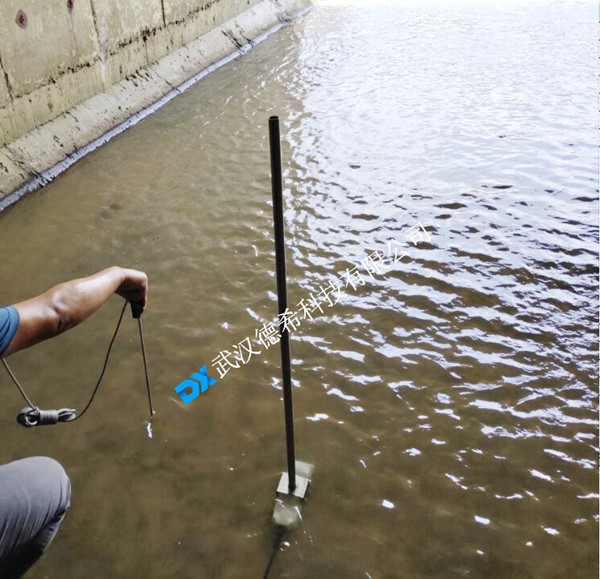

安装示意图如下：

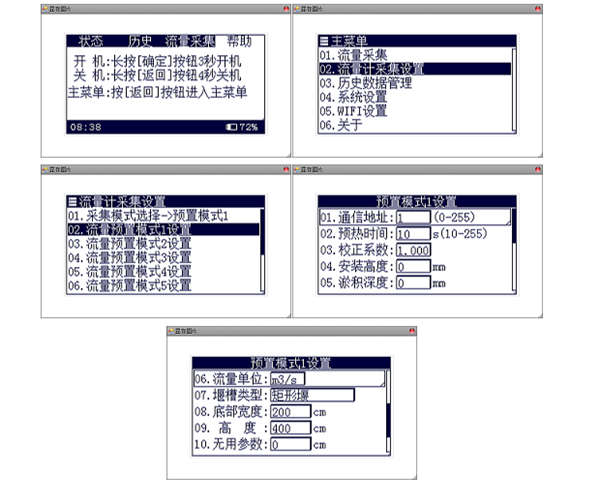

使用时连接便携式手持和多普勒超声波流量计即可，长按“确认”键四秒开机（“返回”键长按五秒关机），即可进入界面，设备出厂时都是统一的恢复出厂设置，这时测量被流域时就需要自行更改设置进行测量，（1）点击“返回”进入主菜单，（2）选择流量计采集设置，（3）点击进入流量预置模式1设置，（4）选择被测流域堰槽类型、宽度、高度（根据现场使用环境设置）即可完成设置。

操作如下图所以：
