徳希水雨情自动监测系统如何加强水库安全监管
来源:admin 浏览量: 发布时间:2020-07-16 16:06:06

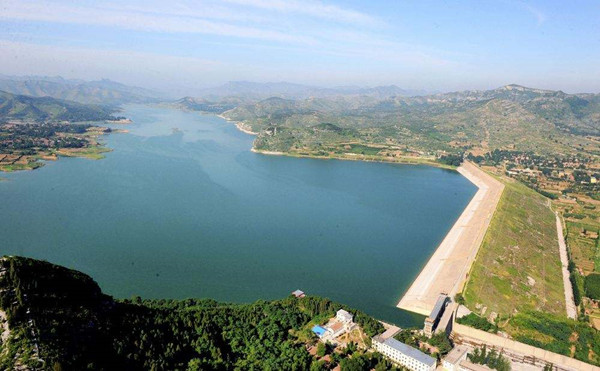

水库的安全问题,一直是防汛管理部门所关心的重要问题。为了加强水库安全监管,管理部门迫切需要建立“雨水情自动监测系统”,对雨水情信息进行实时监测,为防汛抗灾提供准确、及时的数据信息。
建设系统目标如下:
1、实现对雨水情信息进行实时性采集,以及水位和雨量报警通知,保障系统信息的高效性、及时性、准确性、充分性。
2、所有观测点数据通过无线网络直接传输至监控中心“水雨情自动监测系统”,在电子地图可视化界面中直观显示各测点雨水情信息、水位情况及警戒状态;在发生报警时,系统可自动发出报警信号,如:系统弹出信息、发出声音提示,向相关部门指定人员发出报警短信通知。
3、系统开发要坚持先进实用、稳定可靠的原则,并具备良好扩展性、兼容性和开放性,为系统后期扩展升级,向其他相关平台系统提供数据共享服务提供规范性接口。
4、系统可以接入视频摄像头,可实时监测现场视频画面。

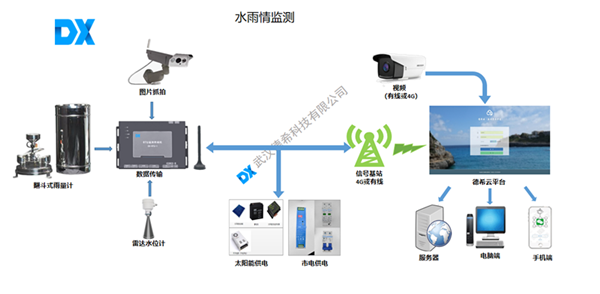

系统组成结构
“水雨情自动监测系统”的建设,包括现场水位、雨量信息采集设备以及监控中心信息接收及显示、应用系统的建设。现场测点信息采集与传输设备完成水位、雨量等信息的实时采集、基本分析处理与显示,并负责将数据以无线/有线方式传输到监控中心,通过软件进行接收、显示以及数据的存储、分析、处理与预警。
高频雷达水位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测水面,其部分电磁波被反射回来并被天线接收。雷达水位计内部采用一种高速芯片加上特殊的软件算法,可以准确的识别发射电磁波与接收电磁波的时间间隔,这个时间×电磁波速度/2=雷达天线到水面的距离。
可以运用在各种水位监测站,季节性河流,不适宜水下安装的场合。山洪预警,对功耗要求较高的场合,水流具有腐蚀性的场合。
遥测终端机是为满足水利水情行业遥测对多通信信道,大容量数据存储的要求而设计的新型遥测终端设备。它以高性能低功耗微控制器为核心,具有多个传感器接口和多个通信接口,是集数据采集、显示、存储、通信和远程管理等功能于一体的智能遥测数字终端设备。
可应用于各种水利信息化建设领域,如水文,水资源,水环境,水污染,山洪灾害、水库安全、大坝安全的远程测控领域。
整个系统由计量和通信设备,和摄像头,供电系统、以及平台网络组成。

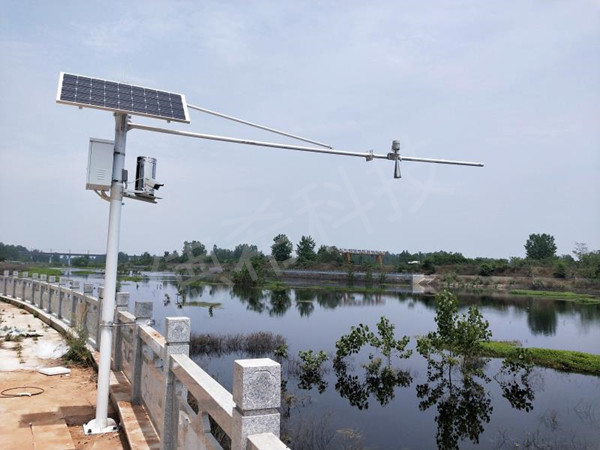

现场设备采用野外安装方式,通过遥测终端采集水位计、雨量计信号,经网线或者2G/4G将监测信息传输至监控中心“水雨情自动监测系统”。采用太阳能供电,充电控制器、避雷模块、防护箱等配件。

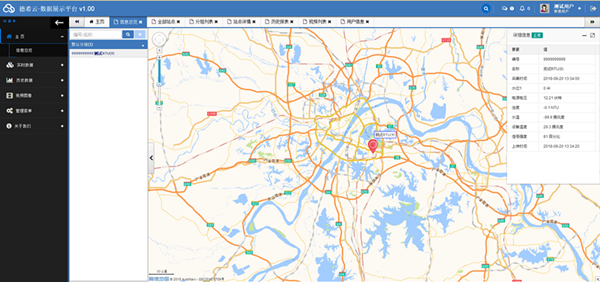

展示平台:

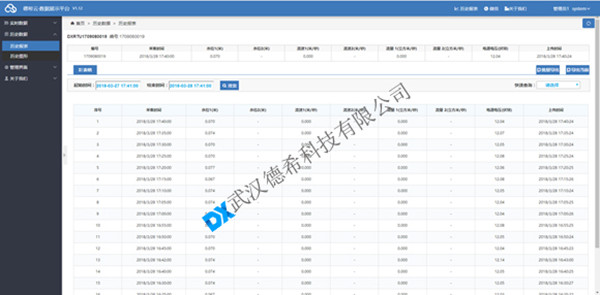

水雨情自动监测系统为数据采集、传输、数据分析及智能预警等提供一站式服务。
数据采集:流速、水位、流量、水温、雨量等数据采集。
状态采集:开到位、关到位、故障、供电状态采集。
远程通信:光纤、4G、GPRS或CDMA通信。
本地控制:实时查看各站点监测数据,图片视频
远程控制:对测站工作参数的修改
